Код товара
2CF, Ex, UF
Производители
Grandeks
Страна изготовления
Россия
Наличие:
Есть в наличии
772 ₽
Консультация специалиста

Саморегулирующийся греющий кабель GRANDEKS 24-2CF, Ex, UF — экранированный нагревательный кабель линейной мощностью 24 Вт/м при +10 °C, предназначенный для защиты трубопроводов от замерзания, обогрева резервуаров, технологических коммуникаций и систем антиобледенения.

Кабель оснащён саморегулирующейся полупроводниковой матрицей, которая автоматически изменяет тепловыделение на отдельных участках в зависимости от температуры. Благодаря этому кабель адаптирует мощность к условиям обогреваемой поверхности.

Модель GRANDEKS 24-2CF имеет защитную оплётку из лужёной меди и наружную фторполимерную оболочку. Для данного исполнения заявлены устойчивость к ультрафиолетовому излучению и возможность применения в определённых промышленных средах.

Максимальная рабочая температура кабеля составляет +65 °C, допустимое температурное воздействие при отключённом питании — до +85 °C (не более 1000 часов суммарно по каталогу). Исполнение Ex предусматривает возможность применения в соответствующих взрывоопасных зонах при соблюдении требований сертификата и проектной документации.

Преимущества GRANDEKS 24-2CF, Ex, UF

24 Вт/м
Номинальная линейная мощность при температуре +10 °C для обогрева трубопроводов и оборудования.
Саморегулирование
Автоматическое изменение тепловыделения в зависимости от температуры матрицы.
УФ-стойкость
Заявленная защита наружной оболочки от ультрафиолетового излучения при наружном монтаже.
Исполнение Ex
Для предусмотренных документацией взрывоопасных зон с соответствующим комплектом оборудования.
Фторполимерная оболочка
Защита кабеля от внешних воздействий в пределах допустимых условий эксплуатации.
Медный экран
Защитная оплётка из лужёной меди для подключения к системе заземления.

Где применяется греющий кабель GRANDEKS 24-2CF

Саморегулирующийся греющий кабель используется для компенсации теплопотерь, предотвращения замерзания трубопроводов и защиты различных инженерных конструкций от образования льда.

Трубопроводы
Наружный электрообогрев водопроводных и технологических труб под теплоизоляцией.
Резервуары и ёмкости
Защита технологических ёмкостей и трубопроводной арматуры от замерзания.
Кровля и водостоки
Системы снеготаяния для желобов, водосточных труб и других участков кровли при соответствующем проекте.
Открытые площадки
Противообледенительные системы в конструкциях, для которых разрешён выбранный тип кабеля.
Промышленное оборудование
Поддержание температуры элементов оборудования и технологических коммуникаций.
Взрывоопасные зоны
Использование в пределах подтверждённой области применения конкретного Ex-исполнения.

Как работает саморегулирующийся кабель GRANDEKS 24-2CF

Внутри кабеля находятся две параллельные токопроводящие жилы, между которыми расположена полупроводниковая нагревательная матрица.

Электрическое сопротивление матрицы изменяется в зависимости от её температуры. При охлаждении сопротивление уменьшается, а выделяемая тепловая мощность увеличивается. При нагревании происходит обратный процесс: сопротивление возрастает, а тепловыделение уменьшается.

Разные участки одной кабельной секции могут работать с различной тепловой мощностью. Например, участок на холодной наружной поверхности может выделять больше тепла, чем участок, находящийся в более тёплой зоне.

Холодный участок
Сопротивление матрицы снижается, кабель увеличивает тепловыделение.
Нагретый участок
Сопротивление матрицы возрастает, тепловыделение кабеля уменьшается.
Управление системой обогрева. Для управления системой обогрева, поддержания заданной температуры и снижения расхода электроэнергии рекомендуется использовать соответствующее устройство автоматического управления.

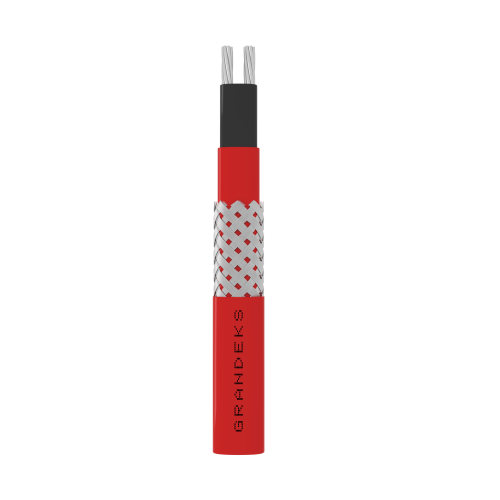

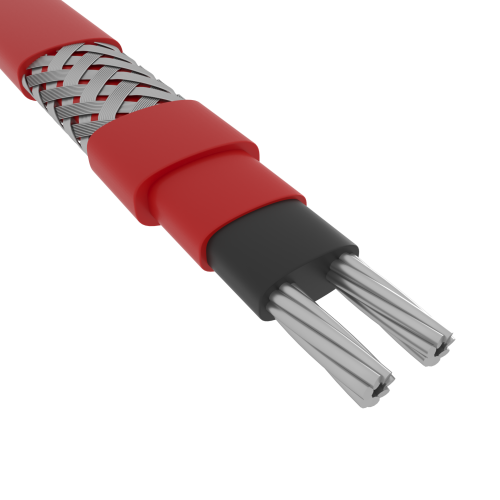

Конструкция GRANDEKS 24-2CF, Ex, UF

Кабель выполнен в многослойной конструкции с нагревательной матрицей, электрической изоляцией, защитной оплёткой и наружной оболочкой.

  1. Медные токопроводящие жилы. Два параллельных проводника обеспечивают питание нагревательной матрицы.
  2. Саморегулирующаяся матрица. Полупроводниковый материал, изменяющий электрическое сопротивление в зависимости от температуры.
  3. Внутренняя электрическая изоляция. Защищает токоведущие элементы кабеля.
  4. Экранирующая оплётка из лужёной меди. Выполняет функцию защитного проводящего экрана, подключаемого к заземлению.
  5. Наружная фторполимерная оболочка. Предназначена для защиты кабеля от внешних воздействий в допустимых условиях эксплуатации.

Обозначение CF относится к исполнению с фторполимерной оболочкой. Такой материал применяется в промышленных системах, где важна устойчивость к определённым химическим воздействиям.

Для исполнения UF заявлена устойчивость к ультрафиолетовому излучению. Возможность применения на конкретном объекте необходимо проверять с учётом температуры, влажности, химической среды и способа установки.

Рабочие температуры GRANDEKS 24-2CF

Кабель относится к серии с максимальной рабочей температурой +65 °C. Он предназначен для систем защиты от замерзания и поддержания умеренных технологических температур.

+65 °C
Максимальная рабочая температура
Предельная температура, указанная для эксплуатации кабеля в рабочем режиме.
+85 °C
Допустимое воздействие без нагрузки
Температурное воздействие на кабель при отключённом электрическом питании; продолжительность — не более 1000 часов суммарно по каталогу.
Важно: GRANDEKS 24-2CF не относится к высокотемпературным сериям ST и VT. Для трубопроводов с температурой выше установленного рабочего предела необходимо подбирать другое исполнение греющего кабеля.

Технические характеристики GRANDEKS 24-2CF, Ex, UF

Основные параметры нагревательного кабеля
Бренд
GRANDEKS
Модель
24-2CF, Ex, UF
Тип кабеля
саморегулирующийся, экранированный
Номинальная линейная мощность
24 Вт/м при +10 °C
Напряжение питания
220–230 В~
Максимальная рабочая температура
+65 °C
Допустимая температура без нагрузки
+85 °C (1000 часов суммарно)
Минимальная температура монтажа
−40 °C
Минимальный радиус изгиба
13 мм при +20 °C / 35 мм при −40 °C
Температурный класс
T6
Исполнение
Ex, UF
Наружная оболочка
фторполимер
Экранирующая оплётка
лужёная медь
Устойчивость к УФ-излучению
да, заявлена для исполнения UF
Устойчивость к химическим воздействиям
в пределах химической совместимости оболочки
Номинальный размер сечения
11,5 × 5,2 мм
Цвет наружной оболочки
красный
Способ монтажа
наружный, в соответствии с назначением системы
Единица продажи
погонный метр, на отрез
Гарантийный срок
24 месяца
Заявленный срок службы
более 5 лет

Максимальная длина секции GRANDEKS 24-2CF

Саморегулирующийся кабель позволяет изготавливать нагревательные секции различной длины. Однако максимальная допустимая длина зависит от температуры включения, характеристик автоматического выключателя и параметров питающей сети.

При холодном включении сопротивление саморегулирующейся матрицы ниже, чем в установившемся рабочем режиме. Поэтому пусковой ток может значительно превышать рабочий.

Важно учитывать пусковые токи. Подбирать автоматический выключатель и длину нагревательной секции только по номинальным 24 Вт/м нельзя. Для расчёта необходимы характеристики холодного запуска и данные о максимально допустимой длине секции.

Максимальная длина при автоматическом выключателе C16

Согласно таблице технических характеристик для GRANDEKS 24-2CF, при использовании автоматического выключателя с характеристикой C номиналом 16 А указаны следующие предельные длины:

Предельная длина секции — автомат C16
Температура включения
Максимальная длина
+10 °C
100 м
−15 °C
60 м
−30 °C
45 м

Указанные значения приведены в каталоге GRANDEKS для автоматического выключателя типа C номиналом 16 А. При других температурах запуска, номиналах автомата и параметрах электрической сети требуется отдельный расчёт.

Для холодного климата: при проектировании системы в Новосибирске и северных регионах необходимо учитывать минимальную расчётную температуру включения. Если она ниже −30 °C, приведённые значения длины нельзя применять без дополнительной проверки.

Расчёт мощности кабеля GRANDEKS 24 Вт/м

Номинальная линейная мощность составляет 24 Вт на погонный метр при +10 °C.

Для предварительной оценки установленной мощности используют формулу:

P = L × 24 Вт/м

Например, если длина греющего кабеля составляет 20 метров:

20 × 24 = 480 Вт

Таким образом, расчётная номинальная мощность такой секции составляет 480 Вт при указанной температуре нормирования.

Фактическая мощность саморегулирующегося кабеля изменяется в зависимости от температуры матрицы. Для правильного определения длины необходимо рассчитать теплопотери обогреваемого объекта.

Монтаж греющего кабеля GRANDEKS 24-2CF

GRANDEKS 24-2CF устанавливают на поверхность трубопроводов, резервуаров и оборудования либо в конструкциях противообледенительных систем, для которых допускается соответствующее исполнение.

Способ прокладки зависит от назначения системы. При защите труб от замерзания кабель обычно размещается на наружной поверхности трубы под слоем теплоизоляции. В системах антиобледенения схема укладки определяется конструкцией кровли, желобов и водостоков.

Основные требования к монтажу
  1. Подготовка поверхности. Необходимо удалить загрязнения и устранить острые выступы, способные повредить кабель.
  2. Соблюдение радиуса изгиба. Не допускается изгиб кабеля с радиусом меньше установленного производителем.
  3. Применение подходящего крепежа. Крепёжные материалы должны соответствовать типу поверхности и условиям эксплуатации.
  4. Герметизация соединений. Подключение питания и концевая заделка выполняются совместимыми комплектами.
  5. Защитное заземление. Оплётка из лужёной меди должна подключаться к защитному проводнику.
  6. Теплоизоляция трубопроводов. При наружной защите труб от замерзания необходимо предусматривать теплоизоляцию, соответствующую теплотехническому расчёту.
  7. Электрические испытания. Перед эксплуатацией следует выполнить проверки, предусмотренные инструкцией и проектом.
Для взрывоопасных зон: наличие обозначения Ex в наименовании кабеля не заменяет проверку сертификата и маркировки конкретного изделия. Все компоненты системы должны соответствовать классу зоны, условиям окружающей среды и требованиям проектной документации.

Что необходимо для подключения GRANDEKS 24-2CF

Кабель поставляется на отрез. Для изготовления готовой нагревательной секции необходимо использовать совместимые комплектующие, рассчитанные на соответствующие условия установки.

Соединительный комплект
Для подключения питания и герметичной концевой заделки нагревательного кабеля.
Терморегулятор
Для автоматического управления системой с использованием температурных датчиков.
Защитная автоматика
Подбирается с учётом длины секции, рабочих и пусковых токов, требований электробезопасности.
Крепёжные материалы
Для фиксации кабеля на трубах, кровельных конструкциях и других поверхностях.

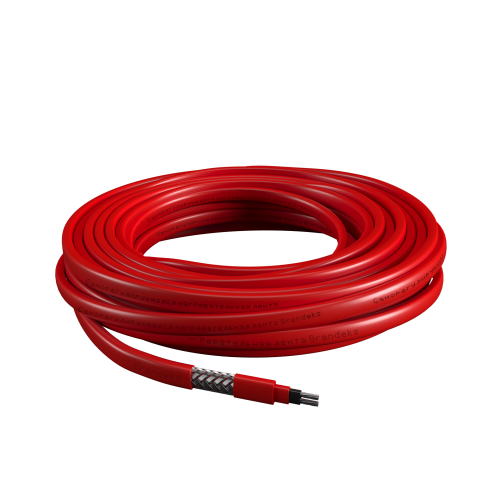

Особенности поставки GRANDEKS 24-2CF

Саморегулирующийся греющий кабель продаётся на отрез, с расчётом стоимости за погонный метр.

Необходимая длина определяется расчётом системы электрообогрева с учётом теплопотерь, температуры эксплуатации, способа укладки и допустимой длины электрической секции.

Отрезной кабель не является готовым нагревательным комплектом с установленным питающим шнуром и герметичной концевой заделкой, если такая комплектация не согласована отдельно.

Перед заказом рекомендуется определить: назначение системы, длину обогреваемого объекта, его размеры, температуру эксплуатации, минимальную температуру запуска, необходимые комплектующие и требования к взрывозащите.

Часто задаваемые вопросы о GRANDEKS 24-2CF

Какая мощность у GRANDEKS 24-2CF?

Номинальная линейная мощность составляет 24 Вт/м при +10 °C. Фактическое тепловыделение зависит от температуры саморегулирующейся матрицы.

Какую максимальную температуру выдерживает кабель?

Максимальная рабочая температура составляет +65 °C. Допустимое температурное воздействие при отключённом питании — до +85 °C (не более 1000 часов суммарно по каталогу).

Подходит ли кабель для обогрева кровли и водостоков?

Исполнение с заявленной УФ-стойкостью может использоваться в противообледенительных системах при соответствии конструкции кабеля, крепежа и схемы монтажа требованиям производителя.

Подходит ли GRANDEKS 24-2CF для взрывоопасных зон?

Кабель имеет обозначение Ex. Разрешённая область применения определяется действующей маркировкой и сертификатом конкретного исполнения, а также соответствием всей системы требованиям взрывозащиты.

Можно ли отрезать кабель необходимой длины?

Да. Кабель допускает изготовление секций необходимой длины. При этом необходимо соблюдать максимальную допустимую длину секции и правильно выполнять соединения и герметичную концевую заделку.

Нужен ли терморегулятор?

Для автоматического управления и поддержания температуры рекомендуется использовать соответствующий терморегулятор. Саморегулирующаяся матрица изменяет собственную мощность, но не обеспечивает точного контроля температуры объекта.

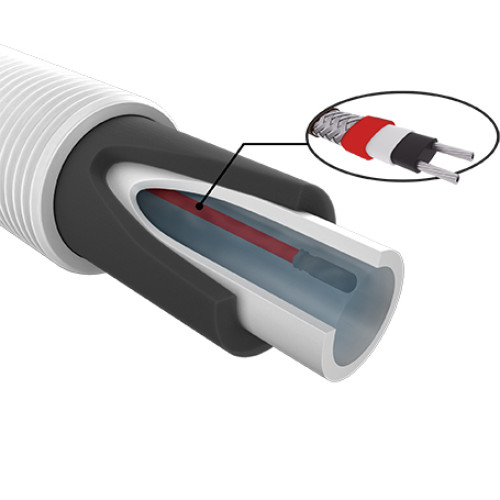

Можно ли использовать кабель внутри трубы с питьевой водой?

Для внутреннего монтажа необходимо отдельное подтверждение пригодности кабеля, его оболочки и соединений к контакту с питьевой водой. Без соответствующей документации такое применение не следует предусматривать.

Какая максимальная длина секции при автомате C16?

По таблице каталога GRANDEKS для автомата C16: 100 м при +10 °C, 60 м при −15 °C и 45 м при −30 °C. Для иных условий требуется отдельный расчёт.

Какая гарантия на GRANDEKS 24-2CF?

Гарантийный срок, указанный в товарной карточке, составляет 24 месяца. Для сохранения гарантии необходимо соблюдать условия монтажа и эксплуатации.

Нужен расчёт греющего кабеля GRANDEKS?

Специалисты ПодогревПола.РФ помогут подобрать длину GRANDEKS 24-2CF, рассчитать тепловую мощность системы, определить количество нагревательных секций, выбрать соединительные комплекты, терморегулятор и защитную автоматику. Доступно оформление заказов для физических и юридических лиц с получением в Новосибирске или доставкой по согласованию.




Саморегулирующийся греющий кабель Grandeks - 24-2CF, Ex, UF - Возникли вопросы? мгновенно отвечу!
Уточните наличие, актуальную стоимость, характеристики или условия доставки в Новосибирске. Наш специалист ответит на вопросы по товару и поможет с оформлением заказа.
Быстрая связь со специалистом
Выберите удобный способ связи.
Связаться со специалистом
Как вам удобнее?
Выберите способ связи со специалистом



.

Класс температуры
Т6

Общие характеристики

Страна производитель
Южная Корея
Гарантийный срок
24 мес.

Характеристика

Тип нагревательного кабеля
Саморегулирующийся, экранированный
Срок службы
Более 5 лет
Номинальный размер нагревательного кабеля, мм
11,5х5,2

Установка (монтаж)

Максимально допустимая температура без нагрузки, °С
+85
Минимальная температура монтажа, °С
-40
Минимально допустимый радиус изгиба, мм
35

Диапазон рабочих температур

Макс. поддерживаемая температура
+65
