Саморегулирующийся греющий кабель Grandeks - 26ST-2CF, Ex, 130C, UF

Саморегулирующийся греющий кабель GRANDEKS 26ST-2CF, Ex, 130C, UF — промышленный экранированный нагревательный кабель линейной мощностью 26 Вт/м, предназначенный для защиты от замерзания и поддержания технологической температуры трубопроводов, резервуаров и промышленного оборудования.

Кабель используется для обогрева трубопроводов с водой, нефтепродуктами, углеводородами и технологическими жидкостями. Саморегулирующаяся полупроводниковая матрица автоматически изменяет тепловыделение в зависимости от температуры отдельных участков кабеля.

Серия GRANDEKS ST-2CF предназначена для работы в условиях повышенных температур. Максимальная рабочая температура составляет +110 °C. Допускается воздействие температуры до +130 °C на отключённый кабель суммарной продолжительностью не более 1000 часов.

Конструкция включает защитную оплётку из лужёной меди и фторполимерную наружную оболочку. Модификация имеет обозначения Ex и UF и предназначена для соответствующих промышленных условий применения при соблюдении требований документации производителя.

Саморегулирующийся кабель не заменяет терморегулятор. Для точного поддержания технологической температуры, ограничения нагрева и автоматического управления системой необходимо предусмотреть совместимые устройства контроля температуры.

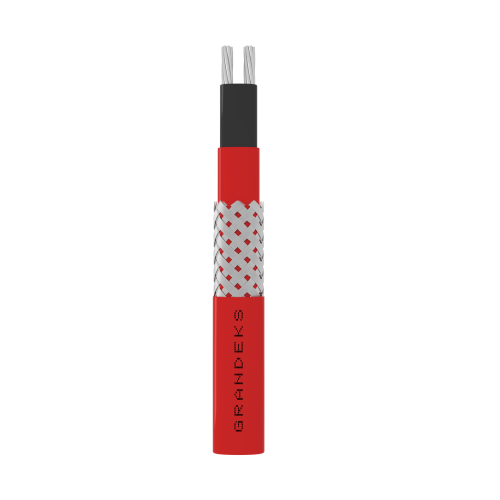

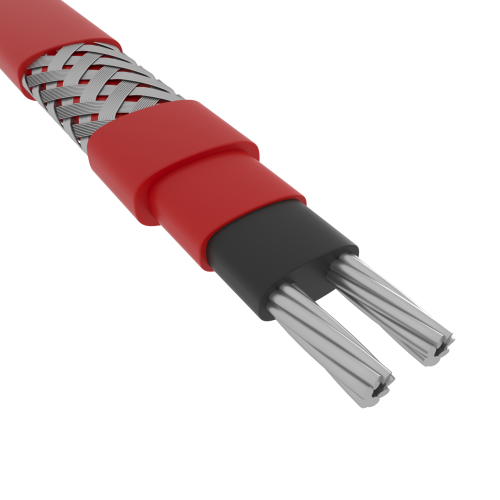

1. Медные токопроводящие жилы. Два параллельных проводника обеспечивают подачу электрического питания.
2. Саморегулирующаяся полупроводниковая матрица. Изменяет тепловыделение в зависимости от температуры.
3. Внутренняя фторполимерная оболочка. Обеспечивает электрическую изоляцию нагревательных элементов.
4. Экранирующая оплётка из лужёной меди. Предназначена для подключения к системе защитного заземления.
5. Наружная фторполимерная оболочка. Защищает конструкцию кабеля от внешних воздействий в допустимых условиях эксплуатации.

Важно: обозначение 130C не означает возможность постоянного поддержания температуры +130 °C. Максимальная рабочая температура кабеля составляет +110 °C, а воздействие до +130 °C допускается только в указанных условиях для отключённого кабеля.

Пусковой ток: согласно техническому каталогу серии GRANDEKS ST, максимальный стартовый ток может превышать номинальное значение в 5–6 раз. В течение примерно пяти минут после включения ток снижается по мере прогрева нагревательной матрицы.

При проектировании необходимо учитывать: температуру холодного запуска, стартовые токи, допустимую длину секции, характеристики автоматического выключателя, сечение питающей линии, падение напряжения и требования к системе электрообогрева.

P = L × 26 Вт/м

20 × 26 = 520 Вт

1. Подготовка поверхности. Перед монтажом необходимо удалить загрязнения и устранить выступающие элементы, способные повредить оболочку кабеля.
2. Соблюдение радиуса изгиба. При укладке нельзя превышать допустимую механическую нагрузку и изгибать кабель с радиусом меньше указанного производителем.
3. Надёжное крепление. Кабель фиксируется подходящими крепёжными материалами, рассчитанными на рабочую температуру объекта.
4. Герметизация соединений. Питающий и противоположный концы секции заделываются совместимыми соединительными комплектами.
5. Защитное заземление. Экранирующая медная оплётка должна быть подключена к защитному проводнику.
6. Теплоизоляция. После монтажа обогреваемое оборудование закрывается теплоизоляцией, предусмотренной проектом.
7. Контроль и испытания. Перед включением необходимо выполнить необходимые электрические проверки и убедиться в правильности подключения.

Для взрывоопасных зон: нагревательный кабель, соединительные комплекты, распределительные коробки, вводы и аппараты управления должны соответствовать требованиям проектной документации и подтверждённой маркировке взрывозащиты. Применение кабеля определяется не только обозначением Ex, но и условиями объекта.

Перед заказом рекомендуется определить: длину и диаметр трубопровода, температуру поддержания, минимальную температуру окружающей среды, толщину теплоизоляции и условия размещения системы. Для промышленных объектов также необходимо учитывать требования к взрывозащите и температурной стойкости оборудования.

Какая мощность у GRANDEKS 26ST-2CF?

Номинальная линейная мощность составляет 26 Вт/м. Фактическое потребление изменяется в зависимости от температуры саморегулирующейся матрицы.

Чем GRANDEKS 26ST отличается от 40ST?

Основное отличие — линейная мощность: 26 Вт/м у модели 26ST и 40 Вт/м у модели 40ST. При одинаковых условиях максимальная допустимая длина секции также может различаться.

Можно ли использовать кабель при температуре +130 °C?

Допускается воздействие температуры до +130 °C на отключённый кабель суммарно не более 1000 часов. Максимальная рабочая температура составляет +110 °C.

Подходит ли кабель для взрывоопасных зон?

Кабель имеет обозначение Ex. Возможность установки в конкретной взрывоопасной зоне определяется действующей маркировкой, сертификатом и соответствием всей системы требованиям проекта.

Можно ли отрезать необходимую длину?

Да. Кабель предназначен для изготовления нагревательных секций необходимой длины. При этом нельзя превышать максимальную длину, допустимую для выбранной температуры запуска и автоматического выключателя.

Зачем нужен терморегулятор?

Он позволяет автоматически управлять нагревом и поддерживать требуемую температуру оборудования. Саморегулирующаяся матрица изменяет собственную мощность, но не обеспечивает точного контроля температуры объекта.

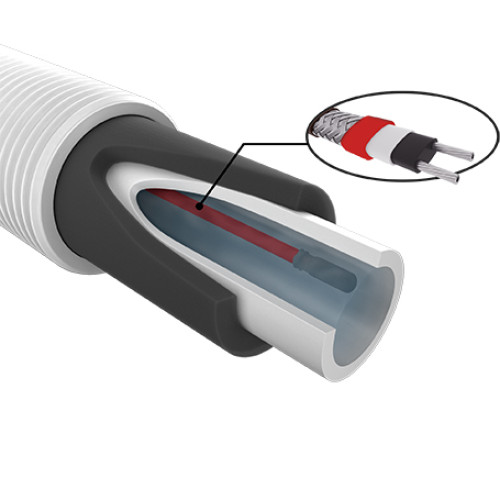

Можно ли устанавливать кабель внутри питьевой трубы?

Для этой модели заявлено наружное промышленное применение. Использование внутри трубопроводов с питьевой водой не подтверждено документацией серии ST.

Какая максимальная длина при автомате C16?

По каталогу для GRANDEKS ST26-2CF максимальная длина составляет 100 м при +10 °C и 50 м при −40 °C. Для других температур и автоматов допустимую длину определяют отдельно.

Какая гарантия на GRANDEKS 26ST-2CF?

Гарантийный срок, указанный в товарной карточке, составляет 24 месяца. При эксплуатации необходимо соблюдать условия производителя.
