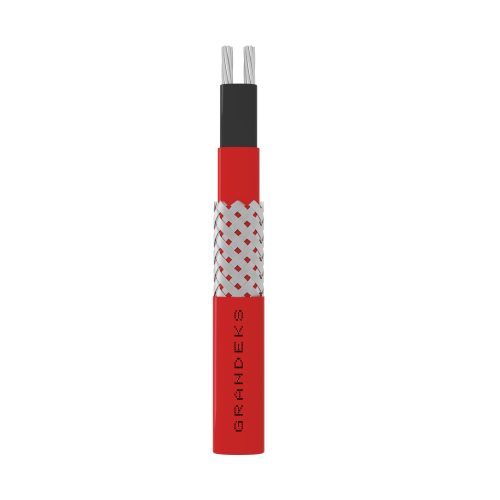

Саморегулирующийся греющий кабель GRANDEKS 65VT-2CF, Ex, 200C — экранированный кабель высокотемпературной серии VT с номинальной линейной мощностью 65 Вт/м при +10 °C. Предназначен для защиты промышленных трубопроводов и резервуаров от замерзания и поддержания технологической температуры.
Полупроводниковая матрица изменяет тепловыделение локально: на холодных участках мощность увеличивается, на прогретых — уменьшается. Кабель устанавливают снаружи обогреваемого объекта под теплоизоляцию.
Максимальная рабочая температура серии — +135 °C. Допустимое воздействие при отключённом питании — +200 °C, до 1000 часов суммарно. Серия предназначена в том числе для объектов с периодической очисткой паром при соблюдении этих ограничений.
Преимущества GRANDEKS 65VT-2CF, Ex, 200C
Где применяется греющий кабель GRANDEKS 65VT-2CF
Модель выбирают для объектов, где необходимо компенсировать теплопотери и учитывать нагрев оборудования во время технологических процессов.
Как работает саморегулирующийся кабель
Между двумя параллельными токопроводящими жилами расположена полупроводниковая матрица. При охлаждении её сопротивление уменьшается, тепловыделение увеличивается. При нагревании сопротивление возрастает, мощность снижается.
Разные участки секции реагируют на местные условия независимо. Поэтому кабель может выделять больше тепла рядом с холодной арматурой и меньше — на уже прогретом участке трубы.

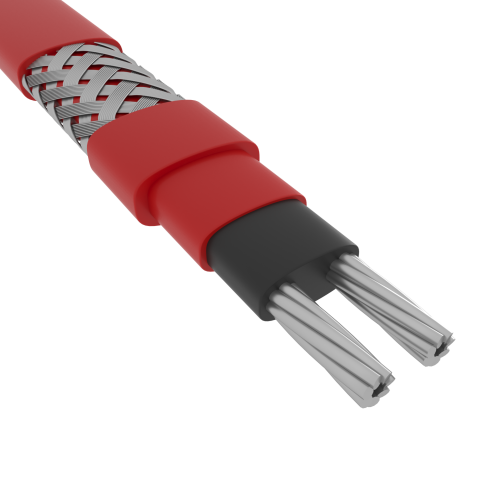

Конструкция GRANDEKS 65VT-2CF
Температурные режимы: +135 °C и +200 °C
Технические характеристики GRANDEKS 65VT-2CF, Ex, 200C
Максимальная длина нагревательной секции
Допустимая длина зависит от температуры запуска и номинала автоматического выключателя. При холодном включении ток выше установившегося рабочего значения, поэтому подбирать защиту только по мощности 65 Вт/м нельзя.
Значения приведены по каталогу GRANDEKS для автоматов типа C. Для других температур запуска и условий питания длину уточняют расчётом; переносить значения на более холодный запуск нельзя.
Расчёт мощности GRANDEKS 65VT-2CF
Для предварительной оценки номинальной мощности секции при +10 °C используют длину кабеля и линейную мощность 65 Вт/м.
Например, секция длиной 20 метров имеет номинальную мощность 20 × 65 = 1300 Вт при температуре нормирования +10 °C. Фактическая мощность изменяется с температурой матрицы.
Для подбора длины рассчитывают теплопотери трубы или резервуара, учитывая размеры объекта, теплоизоляцию, температуру окружающей среды и требуемую температуру продукта. Номинальные 65 Вт/м нельзя использовать как постоянную мощность при любой рабочей температуре.
Монтаж и подключение GRANDEKS 65VT-2CF
Кабель укладывают на наружную поверхность трубопровода или резервуара под теплоизоляцию. Поверхность очищают, удаляют острые выступы. Схему укладки и запас на арматуру определяют проектом.
До закрытия теплоизоляцией и перед вводом в эксплуатацию выполняют электрические проверки по инструкции производителя. Нельзя превышать допустимые температуры, повреждать оболочку или изгибать кабель меньше разрешённого радиуса.
Поставка и подбор комплектации

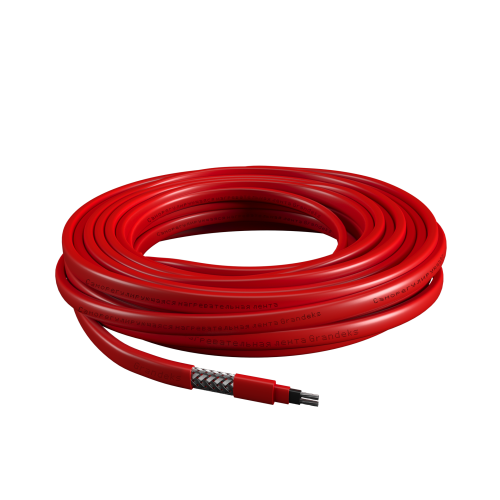

GRANDEKS 65VT-2CF поставляется на отрез, с расчётом цены за погонный метр. Отрезной кабель требует подключения питания и герметичной концевой заделки совместимыми комплектами.
Для заказа укажите назначение системы, размеры трубопровода или резервуара, параметры теплоизоляции, рабочую температуру, минимальную температуру включения и режим очистки паром. Для взрывоопасных зон также необходимы требования проекта к оборудованию.
Часто задаваемые вопросы о GRANDEKS 65VT-2CF
Можно ли поддерживать кабелем температуру +200 °C?
Нет. Максимальная рабочая температура по каталогу — +135 °C. +200 °C — предел воздействия при отключённом питании, не более 1000 часов суммарно.
Подходит ли кабель для объектов с очисткой паром?
Серия VT предназначена в том числе для таких объектов. Температура воздействия на кабель без питания должна оставаться в пределах +200 °C, суммарная продолжительность — до 1000 часов; режим уточняют по документации изделия.
Какая максимальная длина секции при автомате C16?
По каталогу: 42 м при 0 °C и 36 м при −20 °C. Для других условий запуска требуются отдельные данные.
Можно ли нарезать кабель на нужную длину?
Да, с соблюдением допустимой длины электрической секции. Каждый отрезок требует правильного подключения и герметичной концевой заделки.
Подходит ли модель для взрывоопасной зоны?
Применение Ex-исполнения допускается в пределах маркировки и сертификата конкретного изделия. Совместимость всей системы с зоной подтверждают при проектировании.
Нужен ли терморегулятор?
Для поддержания заданной технологической температуры применяют соответствующую систему управления. Саморегулирование кабеля не заменяет контроль температуры объекта.
Можно ли установить кабель внутрь трубы с питьевой водой?
Для этой модели описан наружный монтаж под теплоизоляцией. Внутренняя установка и контакт с питьевой водой требуют отдельного документального подтверждения пригодности.
Какая гарантия на кабель?
Гарантийный срок — 24 месяца при соблюдении условий производителя.
Специалисты ПодогревПола.РФ помогут подобрать GRANDEKS 65VT-2CF под условия объекта, определить длину секций и необходимые комплектующие. Для расчёта подготовьте данные о трубопроводе или резервуаре, теплоизоляции, рабочей температуре и режиме пропарки.
