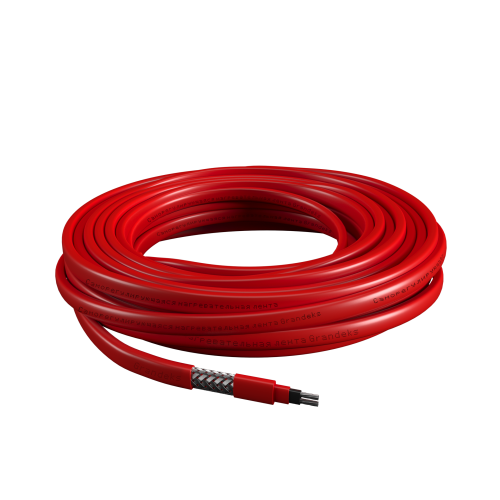

Саморегулирующийся греющий кабель GRANDEKS 33-2CF, Ex, UF — экранированный нагревательный кабель линейной мощностью 33 Вт/м при +10 °C, предназначенный для защиты трубопроводов от замерзания, обогрева резервуаров, технологических коммуникаций и систем антиобледенения.
Кабель оснащён саморегулирующейся полупроводниковой матрицей, которая автоматически изменяет тепловыделение на отдельных участках в зависимости от температуры. Благодаря этому кабель адаптирует мощность к условиям обогреваемой поверхности.
Модель GRANDEKS 33-2CF имеет защитную оплётку из лужёной меди и наружную фторполимерную оболочку. Для данного исполнения заявлены устойчивость к ультрафиолетовому излучению и возможность применения в определённых промышленных средах.
Максимальная рабочая температура кабеля составляет +65 °C, допустимое температурное воздействие при отключённом питании — до +85 °C. Исполнение Ex предусматривает возможность применения в соответствующих взрывоопасных зонах при соблюдении требований сертификата и проектной документации.
Преимущества GRANDEKS 33-2CF, Ex, UF
Где применяется греющий кабель GRANDEKS 33-2CF
Саморегулирующийся греющий кабель используется для компенсации теплопотерь, предотвращения замерзания трубопроводов и защиты различных инженерных конструкций от образования льда.
Как работает саморегулирующийся кабель GRANDEKS 33-2CF
Внутри кабеля находятся две параллельные токопроводящие жилы, между которыми расположена полупроводниковая нагревательная матрица.
Электрическое сопротивление матрицы изменяется в зависимости от её температуры. При охлаждении сопротивление уменьшается, а выделяемая тепловая мощность увеличивается. При нагревании происходит обратный процесс: сопротивление возрастает, а тепловыделение уменьшается.
Разные участки одной кабельной секции могут работать с различной тепловой мощностью. Например, участок на холодной наружной поверхности может выделять больше тепла, чем участок, находящийся в более тёплой зоне.
Конструкция GRANDEKS 33-2CF, Ex, UF

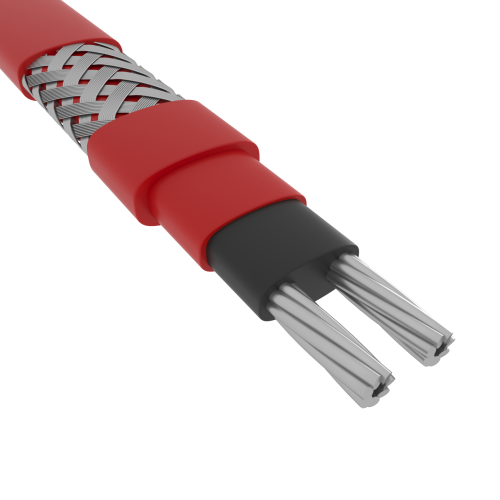

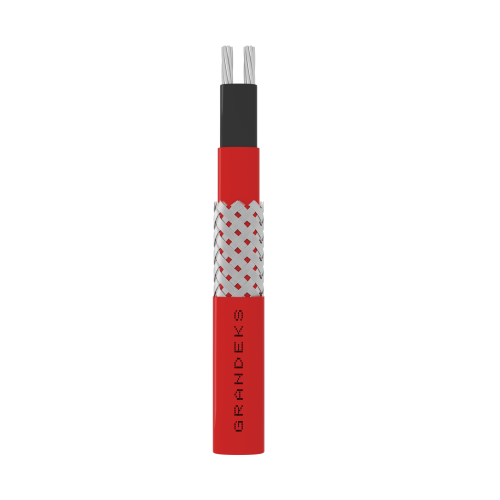

Кабель выполнен в многослойной конструкции с нагревательной матрицей, электрической изоляцией, защитной оплёткой и наружной оболочкой.
- Медные токопроводящие жилы. Два параллельных проводника обеспечивают питание нагревательной матрицы.
- Саморегулирующаяся матрица. Полупроводниковый материал, изменяющий электрическое сопротивление в зависимости от температуры.
- Внутренняя электрическая изоляция. Защищает токоведущие элементы кабеля.
- Экранирующая оплётка из лужёной меди. Выполняет функцию защитного проводящего экрана, подключаемого к заземлению.
- Наружная фторполимерная оболочка. Предназначена для защиты кабеля от внешних воздействий в допустимых условиях эксплуатации.
Обозначение CF относится к исполнению с фторполимерной оболочкой. Такой материал применяется в промышленных системах, где важна устойчивость к определённым химическим воздействиям.
В обозначении UF отражена заявленная устойчивость к ультрафиолетовому излучению. Возможность применения на конкретном объекте необходимо проверять с учётом температуры, влажности, химической среды и способа установки.
Рабочие температуры GRANDEKS 33-2CF
Кабель относится к серии с максимальной рабочей температурой +65 °C. Он предназначен для систем защиты от замерзания и поддержания умеренных технологических температур.
Технические характеристики GRANDEKS 33-2CF, Ex, UF
Максимальная длина секции GRANDEKS 33-2CF
Саморегулирующийся кабель позволяет изготавливать нагревательные секции различной длины. Однако максимальная допустимая длина зависит от температуры включения, характеристик автоматического выключателя и параметров питающей сети.
При холодном включении сопротивление саморегулирующейся матрицы ниже, чем в установившемся рабочем режиме. Поэтому пусковой ток может значительно превышать рабочий.
Максимальная длина при автоматическом выключателе C16
Согласно таблице технических характеристик для GRANDEKS 33-2CF, при использовании автоматического выключателя с характеристикой C номиналом 16 А указаны следующие предельные длины:
Указанные значения относятся к условиям, приведённым в таблице поставщика. При других температурах запуска, номиналах автомата и параметрах электрической сети требуется отдельный расчёт.
Расчёт мощности кабеля GRANDEKS 33 Вт/м
Номинальная линейная мощность составляет 33 Вт на погонный метр при +10 °C.
Для предварительной оценки установленной мощности используют формулу:
Например, если длина греющего кабеля составляет 20 метров:
Таким образом, расчётная номинальная мощность такой секции составляет 660 Вт при указанной температуре нормирования.
Фактическая мощность саморегулирующегося кабеля изменяется в зависимости от температуры матрицы. Для правильного определения длины необходимо рассчитать теплопотери обогреваемого объекта.
Монтаж греющего кабеля GRANDEKS 33-2CF
GRANDEKS 33-2CF устанавливают на поверхность трубопроводов, резервуаров и оборудования либо в конструкциях противообледенительных систем, для которых допускается соответствующее исполнение.
Способ прокладки зависит от назначения системы. При защите труб от замерзания кабель обычно размещается на наружной поверхности трубы под слоем теплоизоляции. В системах антиобледенения схема укладки определяется конструкцией кровли, желобов и водостоков.
- Подготовка поверхности. Необходимо удалить загрязнения и устранить острые выступы, способные повредить кабель.
- Соблюдение радиуса изгиба. Не допускается изгиб кабеля с радиусом меньше установленного производителем.
- Применение подходящего крепежа. Крепёжные материалы должны соответствовать типу поверхности и условиям эксплуатации.
- Герметизация соединений. Подключение питания и концевая заделка выполняются совместимыми комплектами.
- Защитное заземление. Оплётка из лужёной меди должна подключаться к защитному проводнику.
- Теплоизоляция трубопроводов. При наружной защите труб от замерзания необходимо предусматривать теплоизоляцию, соответствующую теплотехническому расчёту.
- Электрические испытания. Перед эксплуатацией следует выполнить проверки, предусмотренные инструкцией и проектом.
Что необходимо для подключения GRANDEKS 33-2CF
Кабель поставляется на отрез. Для изготовления готовой нагревательной секции необходимо использовать совместимые комплектующие, рассчитанные на соответствующие условия установки.
Особенности поставки GRANDEKS 33-2CF
Саморегулирующийся греющий кабель продаётся на отрез, с расчётом стоимости за погонный метр.
Необходимая длина определяется расчётом системы электрообогрева с учётом теплопотерь, температуры эксплуатации, способа укладки и допустимой длины электрической секции.
Отрезной кабель не является готовым нагревательным комплектом с установленным питающим шнуром и герметичной концевой заделкой, если такая комплектация не согласована отдельно.
Часто задаваемые вопросы о GRANDEKS 33-2CF
Какая мощность у GRANDEKS 33-2CF?
Номинальная линейная мощность составляет 33 Вт/м при +10 °C. Фактическое тепловыделение зависит от температуры саморегулирующейся матрицы.
Какую максимальную температуру выдерживает кабель?
Максимальная рабочая температура составляет +65 °C. Допустимое температурное воздействие при отключённом питании — до +85 °C.
Подходит ли кабель для обогрева кровли и водостоков?
Исполнение с заявленной УФ-стойкостью может использоваться в противообледенительных системах при соответствии конструкции кабеля, крепежа и схемы монтажа требованиям производителя.
Подходит ли GRANDEKS 33-2CF для взрывоопасных зон?
Кабель имеет обозначение Ex. Разрешённая область применения определяется действующей маркировкой и сертификатом конкретного исполнения, а также соответствием всей системы требованиям взрывозащиты.
Можно ли отрезать кабель необходимой длины?
Да. Кабель допускает изготовление секций необходимой длины. При этом необходимо соблюдать максимальную допустимую длину секции и правильно выполнять соединения и герметичную концевую заделку.
Нужен ли терморегулятор?
Для автоматического управления и поддержания температуры рекомендуется использовать соответствующий терморегулятор. Саморегулирующаяся матрица изменяет собственную мощность, но не обеспечивает точного контроля температуры объекта.

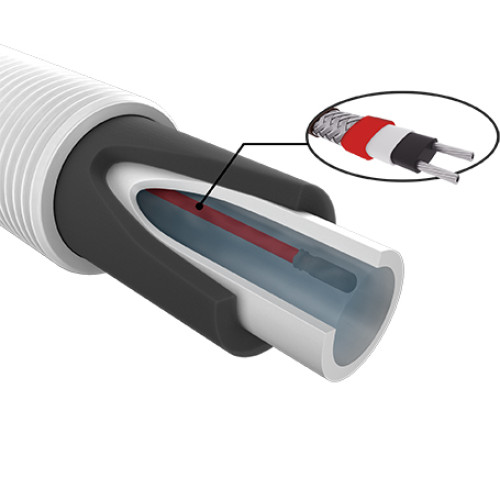

Можно ли использовать кабель внутри трубы с питьевой водой?
Для внутреннего монтажа необходимо отдельное подтверждение пригодности кабеля, его оболочки и соединений к контакту с питьевой водой. Без соответствующей документации такое применение не следует предусматривать.
Какая максимальная длина секции при автомате C16?
По справочной таблице поставщика: 65 м при +10 °C, 45 м при −15 °C и 40 м при −30 °C. Для иных условий требуется отдельный расчёт.
Какая гарантия на GRANDEKS 33-2CF?
Гарантийный срок, указанный в товарной карточке, составляет 24 месяца. Для сохранения гарантии необходимо соблюдать условия монтажа и эксплуатации.
