Расчёт греющего кабеля для обогрева труб: мощность, длина и теплопотери

Расчёт греющего кабеля для обогрева труб: мощность, длина и теплопотери



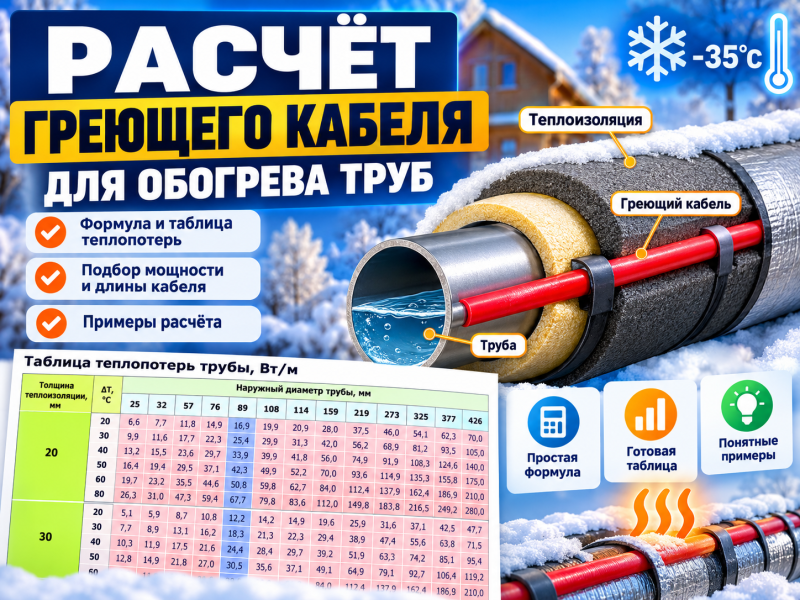

Как рассчитать греющий кабель для трубы
Для наружного обогрева трубы сначала определяют её теплопотери в Вт/м. Они зависят от диаметра трубы, толщины и теплопроводности теплоизоляции, температуры, которую необходимо поддерживать внутри трубы, и минимальной температуры окружающей среды.
После расчёта теплопотерь учитывают проектный запас, а затем подбирают мощность, длину и способ укладки греющего кабеля.
Главное: сначала рассчитываем теплопотери трубы, затем выбираем греющий кабель. Подбирать кабель только по диаметру трубы или по принципу «обычно хватает 16, 24 или 30 Вт/м» неправильно.

Какие данные нужны для расчёта

Перед расчётом необходимо определить параметры конкретного участка трубопровода. Чем точнее исходные данные, тем точнее можно оценить необходимую мощность системы обогрева.

Для расчёта понадобятся:
✓ наружный диаметр трубы;
✓ длина обогреваемого участка;
✓ толщина теплоизоляции;
✓ коэффициент теплопроводности теплоизоляции λ;
✓ минимальная расчётная температура окружающей среды;
✓ температура, которую требуется поддерживать внутри трубы;
✓ условия прокладки трубопровода.

Почему сначала рассчитывают теплопотери

Задача системы электрообогрева — компенсировать тепло, которое трубопровод теряет в окружающую среду. Поэтому необходимая мощность зависит не только от длины и диаметра трубы.

Например, две одинаковые трубы могут потребовать разную мощность обогрева, если одна имеет теплоизоляцию толщиной 20 мм, а другая — 50 мм. Точно так же изменится расчёт при наружной температуре −15 °C и −35 °C.

Важно: греющий кабель не заменяет теплоизоляцию. Теплоизоляция уменьшает теплопотери трубы, а кабель компенсирует оставшуюся их часть.

Формула расчёта теплопотерь трубы

Для теплоизолированной цилиндрической трубы базовые теплопотери можно оценить по следующей формуле:

Q = 2 × π × λ × L × ΔT / ln(D / d)
Q — базовые теплопотери всего участка трубы, Вт;
π — число Пи ≈ 3,1416;
λ — коэффициент теплопроводности теплоизоляции, Вт/(м·К);
L — длина трубы, м;
ΔT — разница температур, °C или К;
D — наружный диаметр трубы вместе с теплоизоляцией, м;
d — наружный диаметр трубы, м;
ln — натуральный логарифм.

Наружный диаметр теплоизолированной трубы определяется по формуле:

D = d + 2 × S
где S — толщина теплоизоляции.

Как определить ΔT

ΔT — это разница между температурой, которую необходимо поддерживать в трубопроводе, и минимальной расчётной температурой окружающей среды.

Например, требуется поддерживать температуру трубы не ниже +5 °C, а расчётная температура воздуха составляет −35 °C.

ΔT = +5 − (−35) = 40 °C

Пример расчёта: труба 40 мм, теплоизоляция 20 мм

Рассчитаем теплопотери водопроводной трубы длиной 10 м.

Наружный диаметр трубы: 40 мм = 0,04 м
Толщина теплоизоляции: 20 мм = 0,02 м
Длина: 10 м
λ: 0,05 Вт/(м·К)
Поддерживаемая температура: +5 °C
Расчётная наружная температура: −35 °C

Сначала определяем наружный диаметр вместе с теплоизоляцией:

D = 40 + 20 × 2 = 80 мм = 0,08 м

Разница температур:

ΔT = 40 °C

Отношение диаметров:

D / d = 0,08 / 0,04 = 2

Натуральный логарифм:

ln(2) ≈ 0,693

Подставляем значения:

Q = 2 × 3,1416 × 0,05 × 10 × 40 / 0,693
Q ≈ 181,3 Вт

Это базовые теплопотери всего 10-метрового участка. На один метр трубы:

q ≈ 18,1 Вт/м

Учитываем проектный запас

В этом примере для наглядности примем коэффициент запаса 1,3. Тогда:

18,1 × 1,3 ≈ 23,6 Вт/м
около 236 Вт на весь участок
Обратите внимание: коэффициент 1,3 в этой статье применяется отдельно. Он не включён ни в основную формулу базовых теплопотерь, ни в приведённую ниже таблицу.

Таблица теплопотерь трубы

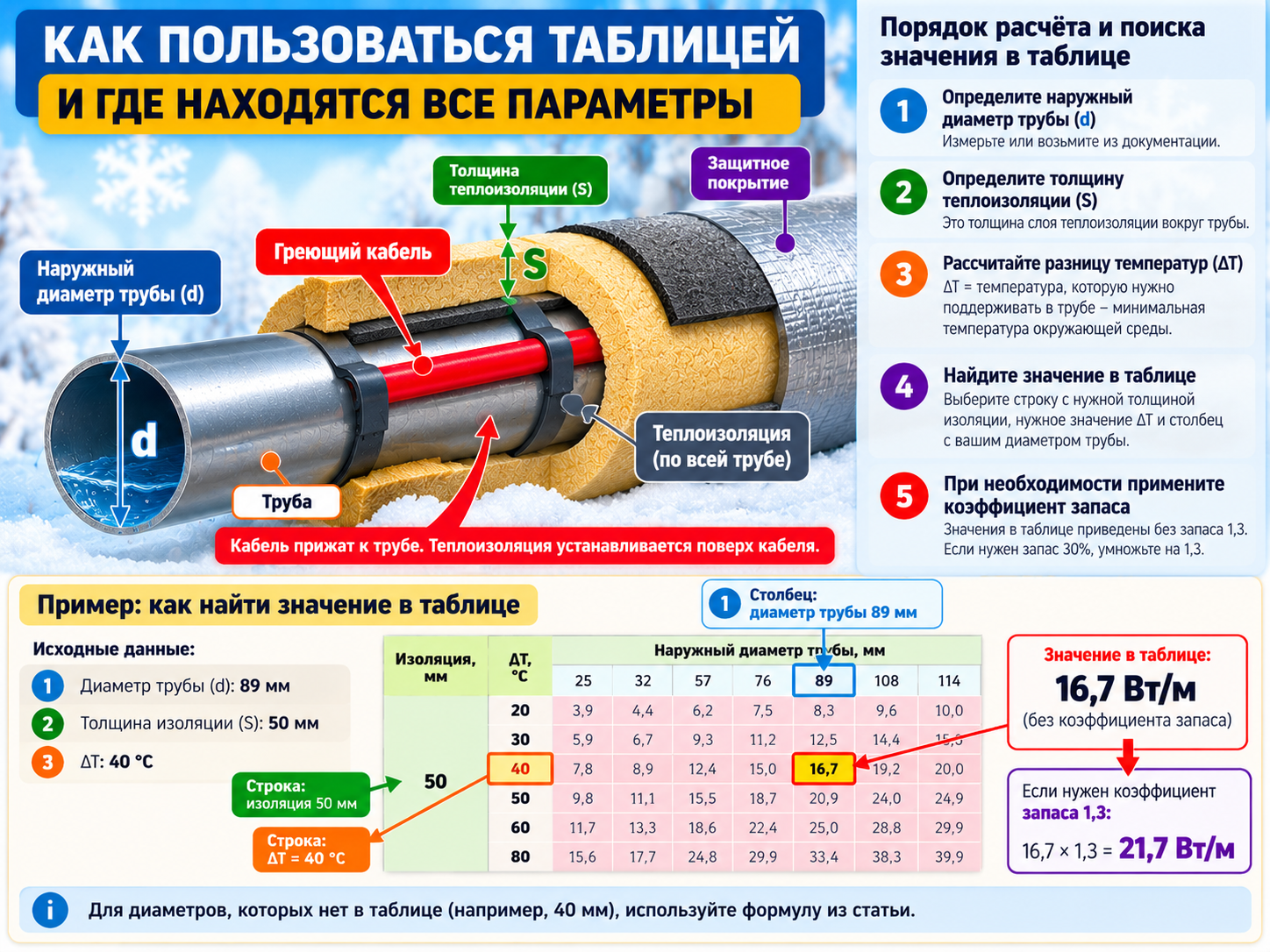

Как пользоваться таблицей теплопотерь трубы: диаметр трубы, толщина теплоизоляции, разница температур и расчёт греющего кабеля

Чтобы каждый раз не выполнять расчёт вручную, можно воспользоваться таблицей. Все значения ниже заново рассчитаны по приведённой выше формуле при коэффициенте теплопроводности теплоизоляции λ = 0,05 Вт/(м·К).

Значения таблицы — Вт/м трубы без коэффициента запаса 1,3. Если для конкретного расчёта принимается запас 30%, полученное значение необходимо умножить на 1,3 отдельно.
Изоляция
ΔT
Наружный диаметр трубы, мм
мм
°C
25
32
57
76
89
108
114
159
219
273
325
377
426
20
20
6,6
7,7
11,8
14,9
16,9
19,9
20,9
28,0
37,5
46,0
54,1
62,3
70,0
30
9,9
11,6
17,7
22,3
25,4
29,9
31,3
42,0
56,2
68,9
81,2
93,5
105,0
40
13,2
15,5
23,6
29,7
33,9
39,9
41,8
56,0
74,9
91,9
108,3
124,6
140,0
50
16,4
19,4
29,5
37,1
42,3
49,9
52,2
70,0
93,6
114,9
135,3
155,8
175,0
60
19,7
23,2
35,5
44,6
50,8
59,8
62,7
84,0
112,4
137,9
162,4
186,9
210,0
80
26,3
31,0
47,3
59,4
67,7
79,8
83,6
112,0
149,8
183,8
216,5
249,2
280,0
30
20
5,1
5,9
8,7
10,8
12,2
14,2
14,9
19,6
25,9
31,6
37,1
42,5
47,7
30
7,7
8,9
13,1
16,2
18,3
21,3
22,3
29,4
38,9
47,4
55,6
63,8
71,5
40
10,3
11,9
17,5
21,6
24,4
28,4
29,7
39,2
51,9
63,3
74,2
85,1
95,4
50
12,8
14,9
21,8
27,0
30,5
35,6
37,1
49,1
64,9
79,1
92,7
106,4
119,2
60
15,4
17,8
26,2
32,4
36,6
42,7
44,6
58,9
77,8
94,9
111,3
127,6
143,0
80
20,5
23,8
34,9
43,2
48,8
56,9
59,4
78,5
103,8
126,5
148,3
170,2
190,7
40
20
4,4
5,0
7,2
8,7
9,8
11,3
11,8
15,4
20,2
24,4
28,6
32,7
36,5
30
6,6
7,5
10,7
13,1
14,7
17,0
17,7
23,1
30,3
36,7
42,8
49,0
54,8
40
8,8
10,0
14,3
17,5
19,6
22,7
23,6
30,8
40,4
48,9
57,1
65,3
73,0
50
10,9
12,5
17,9
21,8
24,5
28,3
29,5
38,5
50,4
61,1
71,4
81,6
91,3
60
13,1
15,0
21,5
26,2
29,4
34,0
35,5
46,2
60,5
73,3
85,7
98,0
109,5
80
17,5
20,1
28,7
34,9
39,2
45,3
47,3
61,7
80,7
97,8
114,2
130,6
146,0
50
20
3,9
4,4
6,2
7,5
8,3
9,6
10,0
12,9
16,7
20,1
23,4
26,7
29,8
30
5,9
6,7
9,3
11,2
12,5
14,4
15,0
19,3
25,1
30,2
35,1
40,1
44,7
40
7,8
8,9
12,4
15,0
16,7
19,2
20,0
25,8
33,4
40,3
46,8
53,4
59,6
50
9,8
11,1
15,5
18,7
20,9
24,0
24,9
32,2
41,8
50,3
58,6
66,8
74,5
60
11,7
13,3
18,6
22,4
25,0
28,8
29,9
38,6
50,1
60,4
70,3
80,1
89,4
80
15,6
17,7
24,8
29,9
33,4
38,3
39,9
51,5
66,8
80,5
93,7
106,8
119,2
Как пользоваться таблицей
1. Определите наружный диаметр трубы.
2. Определите толщину теплоизоляции.
3. Рассчитайте ΔT.
4. Найдите значение на пересечении соответствующих строки и столбца.
5. При необходимости отдельно примените принятый коэффициент запаса.

Пример расчёта по таблице

Рассчитаем другой трубопровод:

Диаметр трубы: 89 мм
Теплоизоляция: 50 мм
Длина: 20 м
Поддерживаемая температура: +5 °C
Минимальная температура воздуха: −35 °C

Разница температур:

ΔT = +5 − (−35) = 40 °C

В таблице выбираем: изоляция 50 мм → ΔT 40 °C → труба 89 мм.

q = 16,7 Вт/м

Базовые теплопотери 20-метрового участка:

Q = 16,7 × 20 = 334 Вт

Если для данного примера принимаем запас 30%:

334 × 1,3 = 434,2 Вт
21,7 Вт/м трубы с учётом принятого запаса

Как определить необходимую длину греющего кабеля

После определения требуемой тепловой мощности можно перейти к выбору конкретного греющего кабеля и схеме его укладки.

В упрощённом расчёте необходимое количество кабеля можно оценить:

Lк = Qрасч / Pк
Lк — расчётная длина кабеля, м;
Qрасч — требуемая мощность системы с учётом принятого запаса, Вт;
Pк — расчётное тепловыделение выбранного кабеля, Вт/м.
Для саморегулирующегося кабеля есть важное уточнение: обозначение 16, 24, 30 или 40 Вт/м относится к определённым условиям. Тепловыделение саморегулирующегося кабеля изменяется с температурой, поэтому при окончательном подборе используют температурные характеристики конкретной модели.

Одна нитка, несколько ниток или спираль

Если требуемая мощность на метр трубы может быть обеспечена одной продольной ниткой выбранного кабеля, кабель располагают вдоль трубы, если такой способ предусмотрен инструкцией производителя.

Если одной нитки недостаточно, может потребоваться больше кабеля на один метр трубопровода: две или несколько продольных ниток либо спиральная укладка.

Пример: если расчётная потребность составляет 40 Вт/м трубы, это не означает автоматически, что необходимо применять кабель именно с маркировкой 40 Вт/м. Можно рассматривать разные допустимые схемы укладки, но окончательный вариант проверяют по характеристикам кабеля, материалу трубы и требованиям производителя.

Как устанавливается кабель снаружи трубы

При наружном обогреве греющий кабель должен передавать тепло непосредственно трубе. Поэтому кабель располагают на поверхности трубы, а теплоизоляцию устанавливают уже поверх трубы вместе с закреплённым кабелем.

ТРУБА → ГРЕЮЩИЙ КАБЕЛЬ → ТЕПЛОИЗОЛЯЦИЯ → ЗАЩИТНОЕ ПОКРЫТИЕ
Неправильно: помещать теплоизоляцию между трубой и греющим кабелем. При стандартной наружной схеме кабель должен непосредственно контактировать с обогреваемой трубой.

При монтаже на пластиковых трубах необходимо дополнительно учитывать допустимую температуру материала трубы и требования производителя кабеля. Универсальное ограничение мощности в Вт/м для всех пластиковых труб применять некорректно.

Греющий кабель внутри трубы

Внутренний монтаж может применяться, когда получить доступ к наружной поверхности существующей трубы сложно или невозможно.

Но внутрь водопровода нельзя устанавливать любой кабель только потому, что он является саморегулирующимся.

Для внутреннего монтажа выбирают кабель, для которого производителем прямо предусмотрено такое применение. Если кабель устанавливается в трубопровод с питьевой водой, необходимо отдельно проверить пригодность конкретного изделия для контакта с питьевой водой.

Кабель вводят через предусмотренный для этого герметичный узел. Допустимая длина, минимальный радиус изгиба, конструкция ввода и другие условия определяются технической документацией конкретной системы.

При прямой прокладке внутри трубы геометрическая длина кабеля обычно близка к длине обогреваемого участка. Однако это не отменяет проверки, достаточно ли тепловыделения выбранного кабеля для компенсации рассчитанных теплопотерь.

Саморегулирующийся или резистивный кабель

Параметр
Саморегулирующийся
Резистивный
Тепловыделение
Изменяется локально в зависимости от температуры кабеля
Определяется конструкцией нагревательной секции
Длина
Многие модели допускают резку в пределах требований производителя
Готовую нагревательную секцию обычно нельзя произвольно укорачивать
Расчёт
Учитывают температурную характеристику и холодный пуск
Учитывают мощность секции и допустимый температурный режим
Управление
Саморегуляция изменяет тепловыделение, но не является физическим отключением питания
Автоматическая работа организуется внешним управлением

Нужен ли терморегулятор для обогрева трубы

Саморегулирующийся кабель способен изменять своё тепловыделение в зависимости от локальной температуры, но это не означает, что он физически отключает себя от электросети.

Автоматика позволяет включать систему только тогда, когда обогрев действительно необходим, контролировать температурный режим и уменьшать ненужное энергопотребление.

Холодный пуск саморегулирующегося кабеля

При низкой температуре электрические характеристики саморегулирующегося кабеля отличаются от характеристик уже прогретой линии. Поэтому автоматический выключатель и максимально допустимую длину одной электрической цепи нельзя определять только по рабочему значению Вт/м.

При проектировании проверяют:
✓ модель саморегулирующегося кабеля;
✓ температуру холодного запуска;
✓ длину электрической цепи;
✓ напряжение питания;
✓ рекомендации производителя по защитным аппаратам и максимальной длине линии.

Типичные ошибки при расчёте греющего кабеля

1. Выбирать кабель только по диаметру трубы.
Теплопотери зависят также от теплоизоляции, температуры и условий установки.
2. Не устанавливать теплоизоляцию.
Греющий кабель не является заменой правильно подобранной теплоизоляции.
3. Дважды применять коэффициент запаса.
В таблице этой статьи коэффициент 1,3 не включён. Если он используется, его применяют к базовым теплопотерям один раз.
4. Считать маркировку саморегулирующегося кабеля постоянной мощностью.
Тепловыделение такого кабеля зависит от температуры и условий монтажа.
5. Не учитывать арматуру и локальные теплопотери.
Задвижки, фланцы, опоры и другие элементы могут увеличивать теплопотери участка.
6. Укладывать теплоизоляцию между кабелем и трубой.
При наружной установке кабель должен передавать тепло непосредственно трубе.
7. Подбирать автомат только по рабочей мощности.
Для саморегулирующегося кабеля учитывают холодный пуск и допустимую длину линии по документации производителя.

Алгоритм расчёта греющего кабеля для трубы

Шаг 1. Определите наружный диаметр и длину трубы.
Шаг 2. Определите толщину и теплопроводность теплоизоляции.
Шаг 3. Задайте температуру, которую необходимо поддерживать.
Шаг 4. Определите минимальную расчётную температуру окружающей среды.
Шаг 5. Рассчитайте ΔT.
Шаг 6. Определите базовые теплопотери по формуле или таблице.
Шаг 7. При необходимости примените обоснованный проектный запас.
Шаг 8. Выберите тип и конкретную модель греющего кабеля.
Шаг 9. Определите необходимое количество кабеля и схему его укладки.
Шаг 10. Проверьте электрическую защиту, автоматику, максимальную длину цепи и требования производителя.

Частые вопросы

Сколько ватт на метр нужно для обогрева водопроводной трубы?

Единого значения нет. Необходимая мощность зависит от диаметра трубы, теплоизоляции, разницы температур и условий прокладки. Поэтому корректнее сначала рассчитать теплопотери в Вт/м, а затем выбирать кабель.

Можно ли просто установить кабель 30 Вт/м?

Без расчёта нельзя определить, будет ли такая мощность достаточной или избыточной. Для саморегулирующегося кабеля дополнительно необходимо учитывать, при какой температуре производитель указывает его номинальное тепловыделение.

Нужна ли теплоизоляция поверх греющего кабеля?

Да. При типовой наружной системе защиты трубы от замерзания кабель устанавливается непосредственно на трубу, а теплоизоляция закрывает трубу вместе с кабелем.

Нужно ли умножать значения таблицы на 1,3?

В таблице этой статьи приведены базовые расчётные теплопотери без коэффициента 1,3. Если для конкретного расчёта принят 30-процентный запас, табличное значение умножается на 1,3 один раз.

Почему в таблице нет диаметра трубы 40 мм?

Таблица содержит выбранный ряд распространённых наружных диаметров. Для промежуточного или отсутствующего диаметра правильнее выполнить расчёт непосредственно по формуле, используя фактический наружный диаметр трубы.

Можно ли устанавливать греющий кабель внутрь питьевой воды?

Только если конкретный кабель предназначен производителем для соответствующего внутреннего монтажа и подтверждена его пригодность для применения в соответствующей среде. Саморегулирующийся принцип работы сам по себе не означает разрешение на монтаж в питьевой воде.

Какой длины должен быть кабель внутри трубы?

При прямой внутренней прокладке геометрическая длина кабеля обычно близка к длине обогреваемого участка трубы. Но достаточность мощности выбранного кабеля всё равно проверяют по теплопотерям трубопровода.

Вывод

Расчёт греющего кабеля начинается с определения теплопотерь трубопровода, а не с выбора мощности кабеля.

Для расчёта необходимо знать диаметр трубы, длину участка, характеристики теплоизоляции, требуемую температуру трубы и минимальную температуру окружающей среды.

По этим данным определяют базовые теплопотери в Вт/м. Затем, если это предусмотрено принятой методикой, учитывают проектный запас и подбирают конкретный греющий кабель и схему его укладки.

Для саморегулирующегося кабеля дополнительно проверяют температурную характеристику, условия холодного запуска, максимально допустимую длину электрической цепи и требования производителя к защитным аппаратам.

03.10.2026 641
