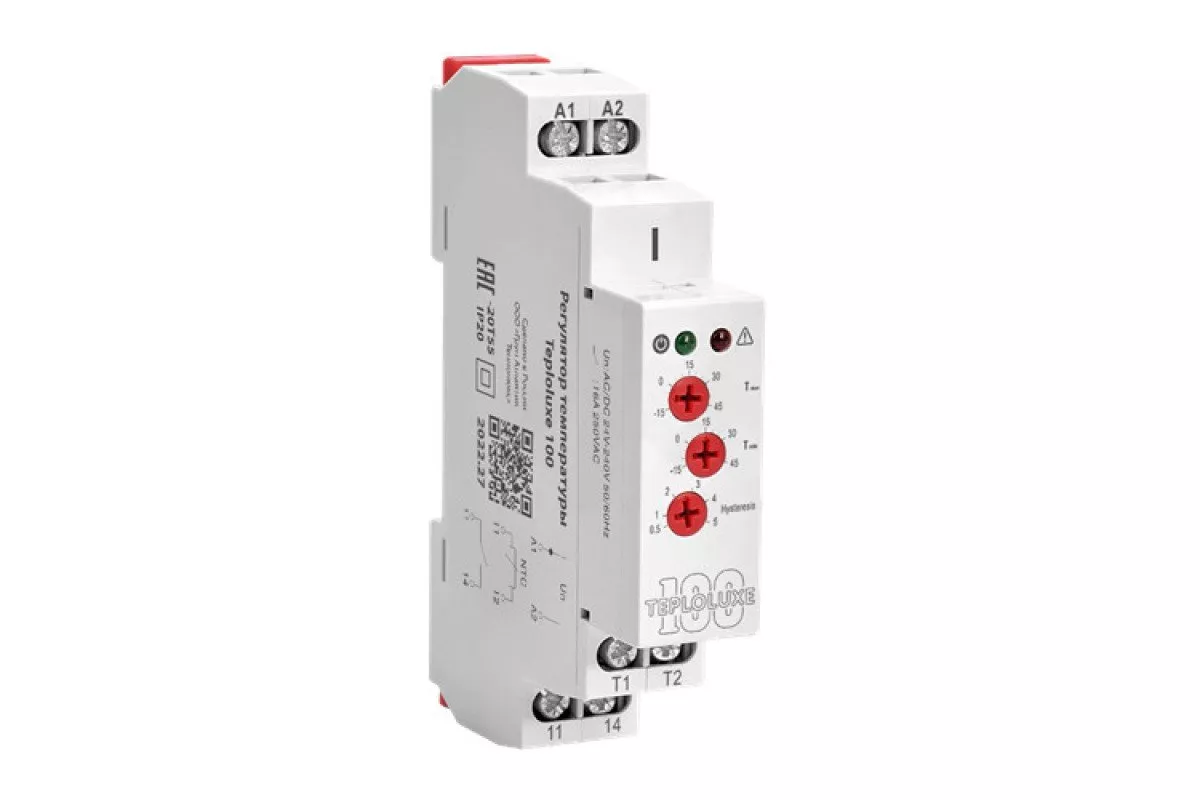

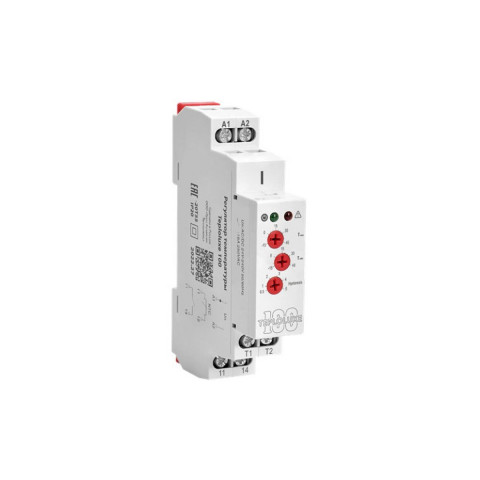

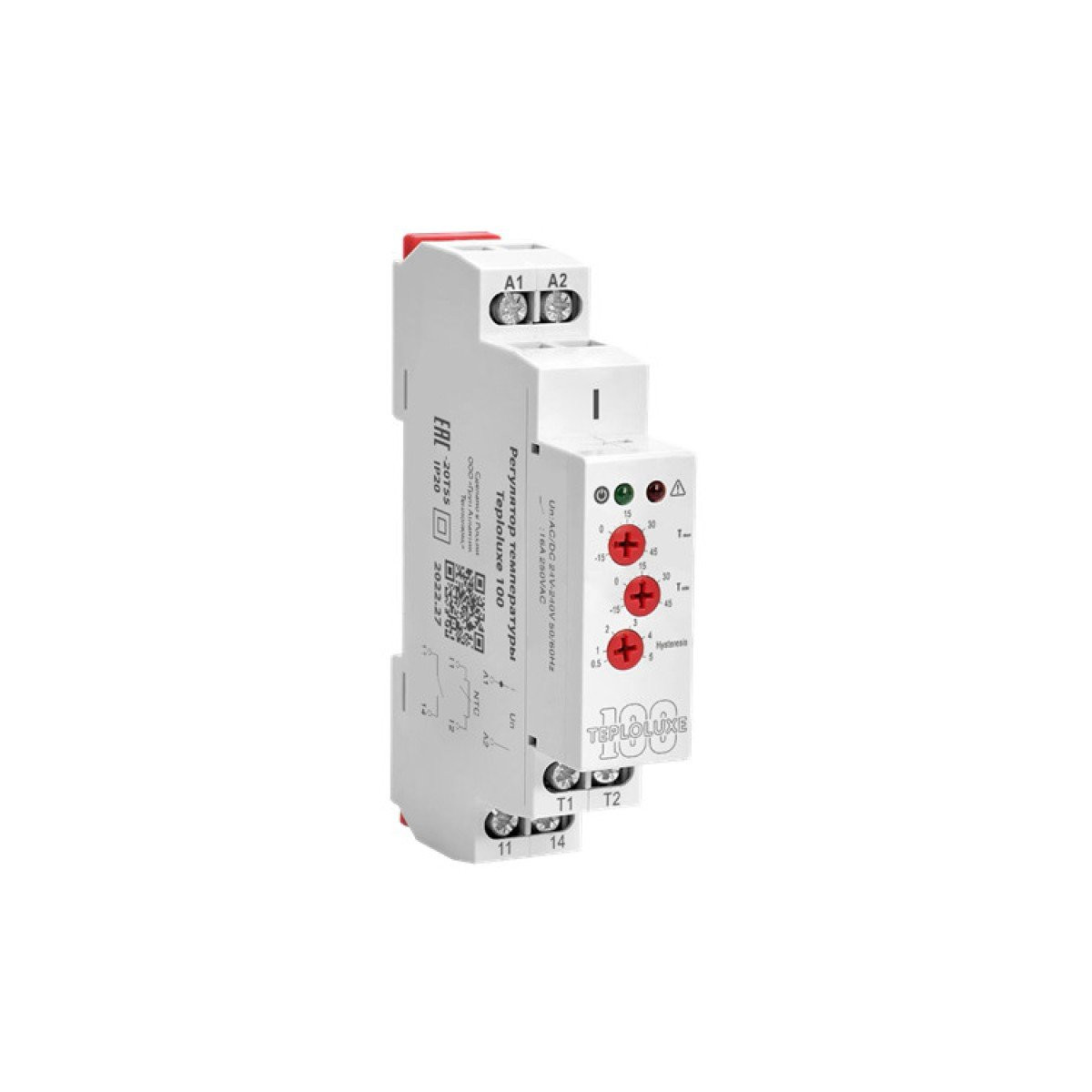

Teploluxe 100 — компактный электронный регулятор температуры для автоматического управления простыми электрическими системами антиобледенения и другими системами электрообогрева.
Прибор работает совместно с выносным датчиком температуры NTC 10 кОм, который входит в комплект. Пользователь самостоятельно устанавливает нижнюю и верхнюю температурные границы, а Teploluxe 100 включает обогрев только тогда, когда измеренная температура находится внутри заданного диапазона.
Регулятор подходит для управления обогревом кровли и водостоков, ступеней, входных групп, пандусов, открытых площадок, морозильных камер и электрического тёплого пола.
Главное преимущество: в отличие от регуляторов с фиксированной верхней температурой, Teploluxe 100 позволяет самостоятельно установить и нижнюю, и верхнюю границы рабочего диапазона от −15 до +45 °C.
Как работает Teploluxe 100
Регулятор постоянно измеряет температуру при помощи внешнего датчика. На лицевой панели расположены три регулировочных элемента:
- нижняя температурная граница;
- верхняя температурная граница;
- гистерезис переключения.
Нижняя и верхняя границы могут быть установлены пользователем в диапазоне от −15 до +45 °C.
Когда измеренная температура находится внутри заданного диапазона, встроенное реле включает систему обогрева. При выходе температуры за установленные пределы цепь включения обогрева блокируется.
Гистерезис регулируется в диапазоне от 0,5 до 5 °C и позволяет исключить слишком частое переключение реле при небольших колебаниях температуры.
Преимущества Teploluxe 100
- автоматическое управление системой электрообогрева;
- независимая настройка верхней и нижней температурных границ;
- широкий диапазон регулирования — −15…+45 °C;
- настраиваемый гистерезис от 0,5 до 5 °C;
- датчик NTC 10 кОм входит в комплект;
- контроль короткого замыкания и обрыва цепи датчика;
- светодиодная индикация состояния;
- релейный выход 16 А/AC-1;
- универсальное питание 24–240 В AC/DC;
- компактный корпус шириной один DIN-модуль;
- установка на стандартную DIN-рейку 35 мм.
Область применения
Teploluxe 100 может использоваться для управления:
- обогревом кровли и водостоков;
- системами снеготаяния открытых площадок;
- ступенями и входными группами;
- пандусами;
- морозильными камерами;
- электрическим тёплым полом;
- другими системами электрообогрева, где требуется управление по заданному температурному диапазону.
Технические характеристики Teploluxe 100
Нагрузка 16 А и подключение греющего кабеля
Встроенное реле Teploluxe 100 рассчитано на номинальный ток 16 А для категории нагрузки AC-1.
Для обычной активной резистивной нагрузки это позволяет коммутировать значительную мощность непосредственно встроенным реле. Однако при подключении саморегулирующегося греющего кабеля необходимо учитывать его повышенный пусковой ток в холодном состоянии.
Если расчётный или пусковой ток превышает допустимые параметры встроенного реле, Teploluxe 100 используется для управления внешним контактором, через который подключается нагревательная нагрузка.
Для систем кровельного обогрева: перед прямым подключением саморегулирующегося кабеля к Teploluxe 100 необходимо проверить допустимую длину линии и пусковой ток конкретной модели кабеля.
Контроль датчика температуры
Teploluxe 100 контролирует состояние цепи внешнего датчика температуры. Прибор способен обнаруживать обрыв или короткое замыкание цепи датчика.
Светодиодная индикация на лицевой панели позволяет контролировать состояние регулятора и системы обогрева.
Комплект поставки
- регулятор температуры Teploluxe 100 — 1 шт.;
- датчик температуры NTC 10 кОм с установочным проводом — 1 шт.;
- паспорт и руководство по эксплуатации — 1 шт.
Датчик температуры уже входит в комплект, поэтому отдельно приобретать его для стандартной установки Teploluxe 100 не требуется.
Купить Teploluxe 100
Регулятор Teploluxe 100 подходит для простых систем антиобледенения кровли и водостоков, обогрева открытых площадок и других систем, где требуется автоматическое включение нагрузки в заданном температурном диапазоне.
При подборе регулятора необходимо учитывать тип греющего кабеля, рабочий и пусковой ток системы, общую мощность нагрузки и требуемый алгоритм управления.
