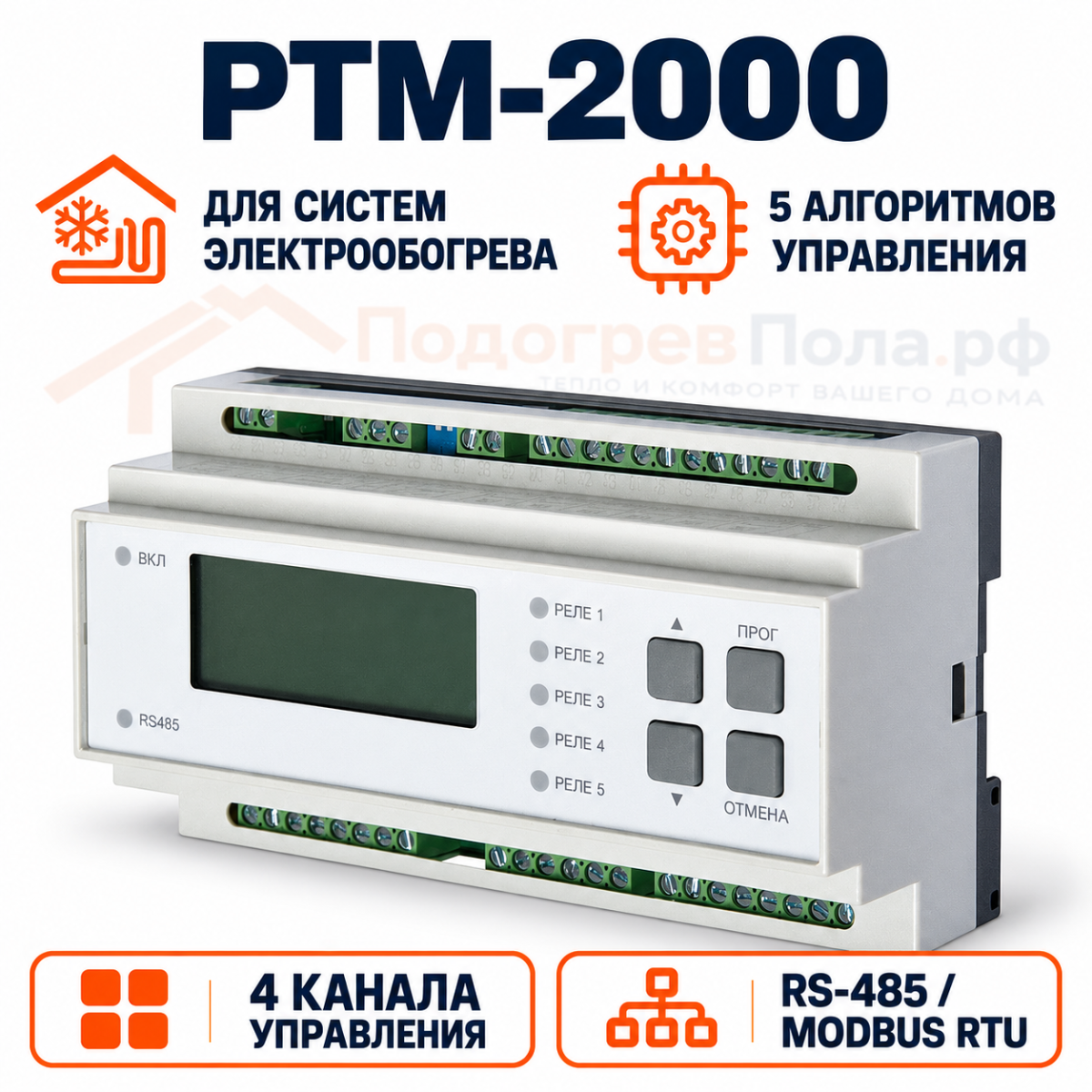

Регулятор температуры электронный РТМ-2000

Программируемый электронный регулятор температуры РТМ-2000 предназначен для управления промышленными и инфраструктурными системами кабельного электрообогрева. Прибор может использоваться для обогрева трубопроводов и резервуаров, систем антиобледенения кровли и водостоков, снеготаяния открытых площадок и других объектов.

РТМ-2000 обеспечивает 4 независимых канала управления и позволяет контролировать до 8 температурных каналов. В зависимости от выбранного алгоритма к прибору подключаются датчики температуры, атмосферных осадков, талой воды и преобразователи с унифицированным сигналом 4–20 мА.

Для интеграции в автоматизированные системы предусмотрен интерфейс RS-485 с протоколом Modbus RTU. Регулятор устанавливается в электротехнический шкаф на стандартную DIN-рейку.

Где применяется РТМ-2000

Регулятор подходит для автоматизации следующих систем электрообогрева:

• промышленных трубопроводов;
• резервуаров и технологических ёмкостей;
• кровли, карнизов и водостоков;
• ступеней, дорожек, пандусов и открытых площадок;
• других систем промышленного и инфраструктурного электрообогрева.

Пять алгоритмов управления

Преимущества РТМ-2000

• 4 независимых канала управления;
• 5 алгоритмов работы;
• до 8 каналов измерения температуры;
• подключение датчиков температуры, осадков и талой воды;
• поддержка преобразователей с сигналом 4–20 мА;
• ЖК-дисплей с подсветкой;
• RS-485, Modbus RTU;
• сохранение настроек в энергонезависимой памяти;
• интеграция в систему диспетчеризации;
• монтаж на DIN-рейку 35 мм.

Технические характеристики РТМ-2000

Какие датчики подключаются к РТМ-2000

Конкретный набор датчиков зависит от выбранного алгоритма работы.

• TST01 — датчик температуры;
• TSP01 или TSP02 — датчики атмосферных осадков;
• TSW01 — датчик наличия талой воды;
• температурные преобразователи с унифицированным сигналом 4–20 мА.

РТМ-2000 для кровли и снеготаяния

В алгоритме «КРОВЛЯ/ДОР» регулятор получает информацию от температурных датчиков, датчиков осадков и талой воды и на основании заданных параметров управляет системой антиобледенения.

Для кровельных систем возможно управление до 4 каналов. Для открытых площадок используется управление до 2 зон.

Такой вариант подходит для крупных объектов, где простого терморегулятора, реагирующего только на температуру воздуха, уже недостаточно.

РТМ-2000 для трубопроводов

Для промышленного обогрева предусмотрены алгоритмы «ТРУБА» и «ТРУБА+».

Алгоритм «ТРУБА» используется для двухпозиционного поддержания установленной температуры, а «ТРУБА+» позволяет управлять тепловой мощностью с учётом температуры окружающего воздуха и поверхности обогреваемого объекта.

Это позволяет использовать РТМ-2000 для защиты труб от замерзания и поддержания технологической температуры трубопроводов и резервуаров.

Подключение нагрузки

Каждый управляющий релейный выход рассчитан на ток до 6 А при напряжении около 230 В.

Однако в системах кабельного электрообогрева регулятор обычно используется для управления силовыми контакторами, установленными в шкафу автоматики. Контакторы уже коммутируют непосредственно нагревательные линии.

Такое решение особенно важно для саморегулирующегося греющего кабеля, имеющего повышенный пусковой ток при включении в холодном состоянии.

Интеграция по Modbus RTU

Интерфейс RS-485 позволяет подключить РТМ-2000 к системе диспетчеризации или АСУ ТП по протоколу Modbus RTU.

Это особенно удобно на коммерческих и промышленных объектах, где необходимо централизованно контролировать работу систем электрообогрева.

Комплект поставки

• электронный регулятор температуры РТМ-2000 — 1 шт.;
• эксплуатационная документация — 1 комплект.

Датчики приобретаются отдельно в зависимости от выбранного алгоритма и назначения системы.

Гарантия

Гарантийный срок производителя на РТМ-2000 составляет 2 года с момента продажи.

Купить регулятор РТМ-2000

РТМ-2000 подходит для сложных многоканальных систем промышленного электрообогрева, антиобледенения кровли и водостоков и снеготаяния открытых площадок.

Для подбора системы необходимо определить количество зон обогрева, тип и мощность греющего кабеля, требуемые датчики, количество силовых групп и параметры защитной автоматики.
