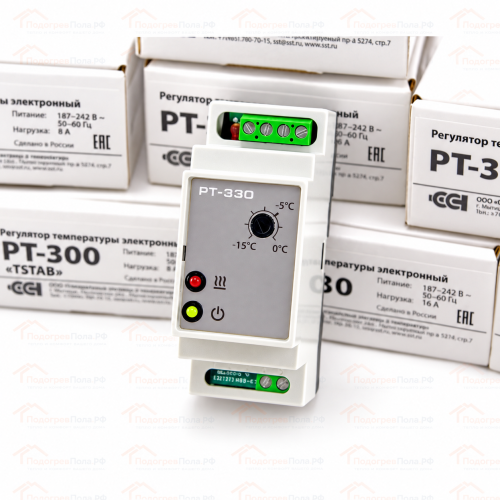

Регулятор температуры электронный РТ-330

Электронный регулятор температуры РТ-330 предназначен для автоматического управления электрическими системами антиобледенения кровли, водостоков, ступеней, дорожек, пандусов и других открытых площадок.

Регулятор работает совместно с выносным датчиком температуры TST05 и включает обогрев только в заданном температурном диапазоне. Это позволяет автоматически управлять греющим кабелем в периоды, когда возможно образование снега и наледи.

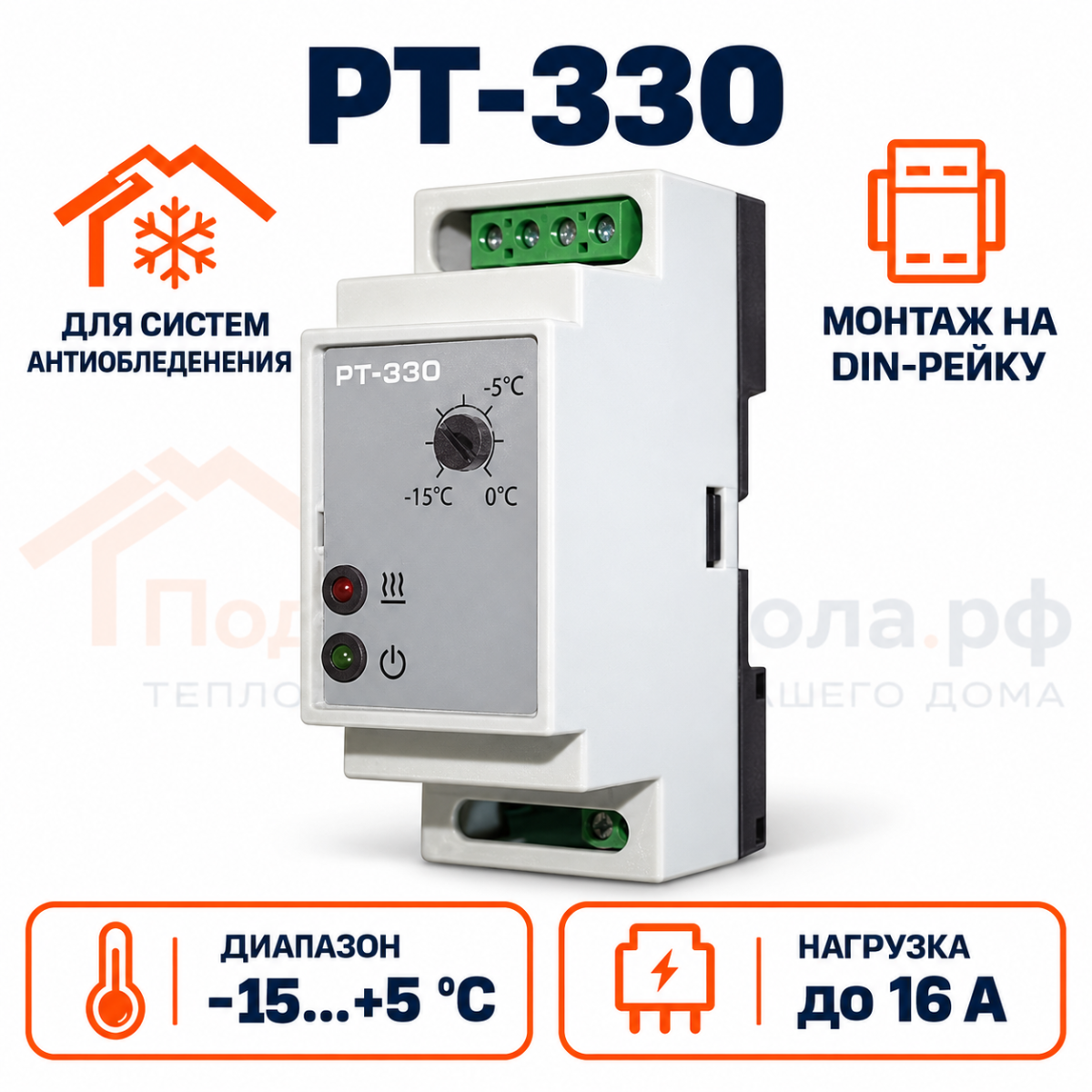

РТ-330 устанавливается в электрический шкаф на стандартную DIN-рейку и занимает два модуля. Небольшую нагрузку можно коммутировать встроенным реле, а для мощных систем антиобледенения регулятор используется для управления контактором.

Как работает регулятор РТ-330

Верхняя температурная граница работы системы составляет +5 °C. Нижнюю границу пользователь устанавливает на лицевой панели в диапазоне от −15 до 0 °C.

Например, если нижняя граница установлена на −10 °C, система обогрева будет включаться при температуре наружного воздуха примерно от −10 до +5 °C.

Если температура поднимается выше +5 °C либо опускается ниже установленной нижней границы, управляющий сигнал на обогрев отключается.

Такая логика используется в простых системах антиобледенения для ограничения работы нагревательного кабеля температурным диапазоном, в котором требуется обогрев.

Для чего применяется РТ-330

Регулятор подходит для управления простыми электрическими системами антиобледенения:

• обогревом кровли и карнизов;
• водосточных желобов;
• водосточных труб;
• обогревом ступеней и крыльца;
• пандусов;
• тротуаров и дорожек;
• других открытых площадок, подверженных обледенению.

Для более сложных систем, где необходимо учитывать не только температуру, но и наличие осадков или влаги, может потребоваться специализированная автоматика снеготаяния с дополнительными датчиками.

Преимущества РТ-330

• автоматическое управление системой электрообогрева;
• регулируемая нижняя температурная граница от −15 до 0 °C;
• фиксированная верхняя граница +5 °C;
• максимально допустимый ток через контакты реле — 16 А;
• возможность управления мощной нагрузкой через контактор;
• индикация питания и состояния обогрева;
• компактный корпус шириной 2 DIN-модуля;
• монтаж непосредственно в электрический шкаф;
• низкое собственное энергопотребление — не более 0,5 Вт.

Технические характеристики РТ-330

Технические параметры соответствуют паспортным данным РТ-330.

РТ-330 и нагрузка 16 А

Встроенное реле регулятора рассчитано на ток до 16 А. Однако при проектировании системы нельзя ориентироваться только на эту цифру.

Особенно это важно при использовании саморегулирующегося греющего кабеля: при включении холодного кабеля пусковой ток может значительно превышать номинальный рабочий ток.

Поэтому для мощных систем кровельного обогрева, длинных линий кабеля или нескольких нагревательных групп рекомендуется использовать РТ-330 как устройство управления, а непосредственную коммутацию нагрузки выполнять через контактор соответствующего номинала.

Датчик температуры TST05

Для работы РТ-330 необходим выносной датчик температуры TST05. Он устанавливается снаружи помещения в месте, где может корректно измерять температуру воздуха для системы антиобледенения.

Согласно документации используется датчик с сопротивлением 1 кОм при +25 °C. Стандартная версия TST05-2,0 имеет соединительный провод длиной 2 м.

Комплект поставки

• электронный регулятор температуры РТ-330 — 1 шт.;
• паспорт изделия — 1 шт.

Датчик температуры TST05 в комплект не входит. Это прямо указано в документации производителя.

Гарантия

Гарантийный срок производителя на электронный регулятор температуры РТ-330 составляет 2 года.

Купить регулятор температуры РТ-330

РТ-330 подходит для создания простой автоматической системы управления обогревом кровли и водостоков и системами снеготаяния открытых площадок.

При подборе автоматики необходимо учитывать общую мощность греющего кабеля, рабочий и пусковой ток, количество нагревательных групп и условия эксплуатации. Для мощной системы дополнительно подбираются контакторы, защитные автоматы, УЗО и другое оборудование щита управления.
