Какой Neptun Profi Click выбрать: 12, 18 или 230 В
В линейке Neptun Profi Click представлены шаровые краны трёх основных типоразмеров — 1/2, 3/4 и 1 дюйм, а электроприводы выпускаются в исполнениях на 12, 18 и 230 В. Поэтому подходящую модель необходимо выбирать сразу по двум параметрам: диаметру трубопровода и напряжению управления.
Neptun Profi Click 12 В
Низковольтные модели представлены тремя типоразмерами:
- Neptun Profi Click 12 В, 1/2” — шаровой кран с электроприводом для трубопровода 1/2 дюйма;
- Neptun Profi Click 12 В, 3/4” — исполнение с присоединительной резьбой 3/4 дюйма;
- Neptun Profi Click 12 В, 1” — модель для трубопровода 1 дюйм.
Для версии 12 В производитель указывает питание 6–16 В постоянного тока, потребляемую мощность 1,4 Вт и крутящий момент 10 Н·м.
Neptun Profi Click 18 В
Исполнение на 18 В также можно подобрать под три распространённых диаметра трубопровода:
Версия на 18 В имеет крутящий момент 12 Н·м, а время полного открытия составляет около 9 ±1 секунды.
Neptun Profi Click 230 В
Для систем, предусматривающих соответствующее сетевое управление, представлены исполнения на 230 В:
Версия рассчитана на питание 230 В, 50 Гц, имеет мощность 10 Вт и крутящий момент 8 Н·м.
Как подобрать конкретную модель

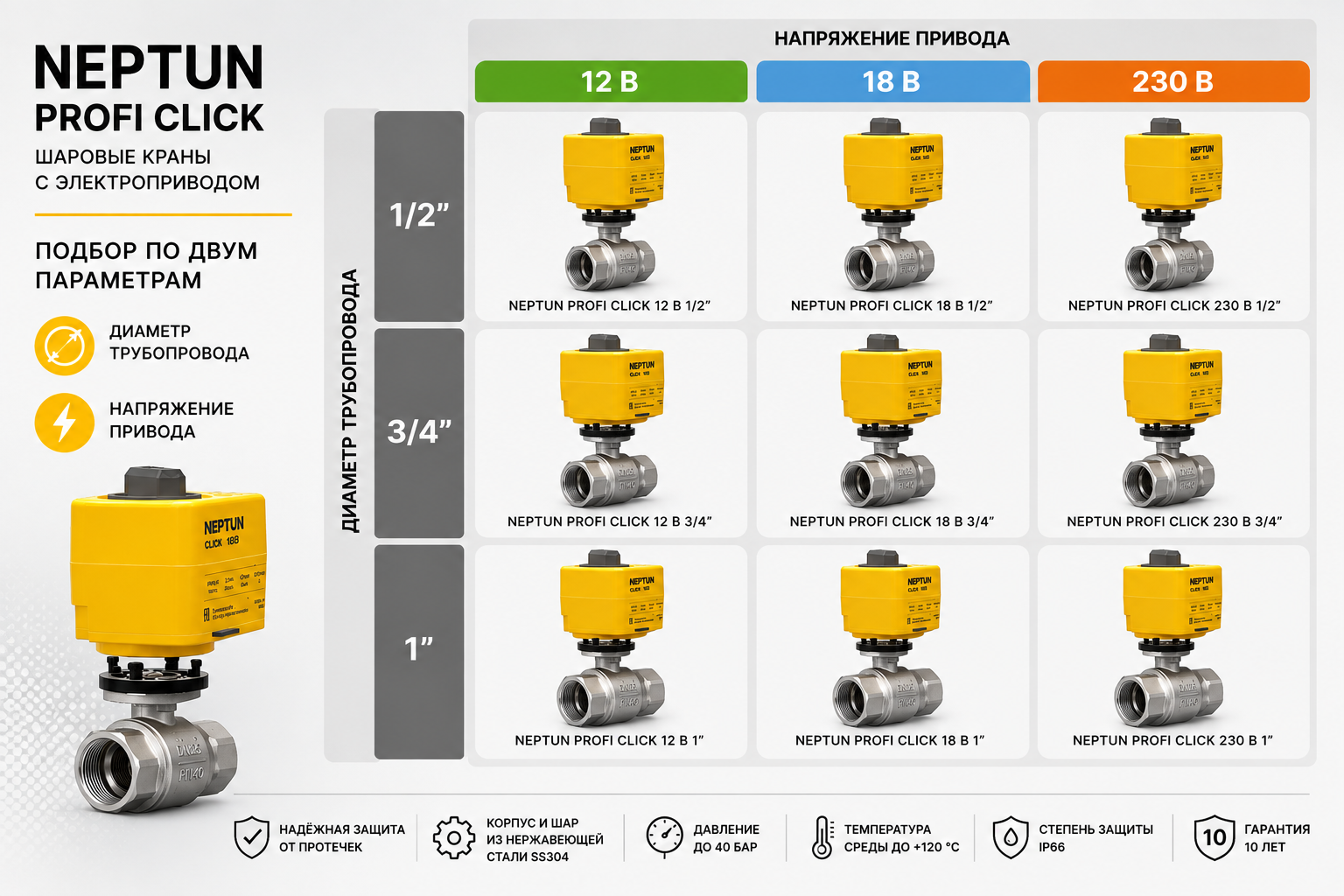

Сначала определяют диаметр трубопровода — 1/2, 3/4 или 1 дюйм, после чего выбирают напряжение электропривода, соответствующее применяемому модулю управления и проектной электрической схеме.
Не следует выбирать исполнение на 12, 18 или 230 В только исходя из того, какое напряжение кажется удобнее. Электропривод и модуль управления должны быть электрически совместимы.
Если диаметр и схема управления уже известны, можно сразу перейти в карточку соответствующего шарового крана Neptun Profi Click по ссылкам выше и посмотреть конкретное исполнение.
Neptun Profi Click: профессиональный шаровой кран с электроприводом для автоматической защиты от протечек
Когда говорят о системе защиты от протечек воды, чаще всего внимание сосредотачивают на датчиках: датчик обнаружил воду — система сработала. Но с инженерной точки зрения обнаружить аварию недостаточно. Главное — физически остановить поступление воды в трубопровод.
Именно эту задачу выполняет шаровой кран с электроприводом Neptun Profi Click.
Это исполнительный механизм системы защиты от протечек: после получения команды от модуля управления электропривод переводит шаровой затвор в закрытое положение и перекрывает трубопровод.
Причём серия Profi Click интересна не только автоматическим управлением. Это полнопроходной шаровой кран из нержавеющей стали с рабочим давлением до 40 бар, быстросъёмным электроприводом и возможностью ручного управления.
Разберём его конструкцию и применение подробнее.
Что такое Neptun Profi Click
Neptun Profi Click представляет собой комбинацию двух основных узлов:
1. Полнопроходного шарового крана.
Именно он непосредственно контактирует с рабочей средой и перекрывает поток.
2. Электромеханического привода.
Он получает электрическую команду и поворачивает шток крана, переводя его из положения «ОТКРЫТО» в «ЗАКРЫТО» или обратно.

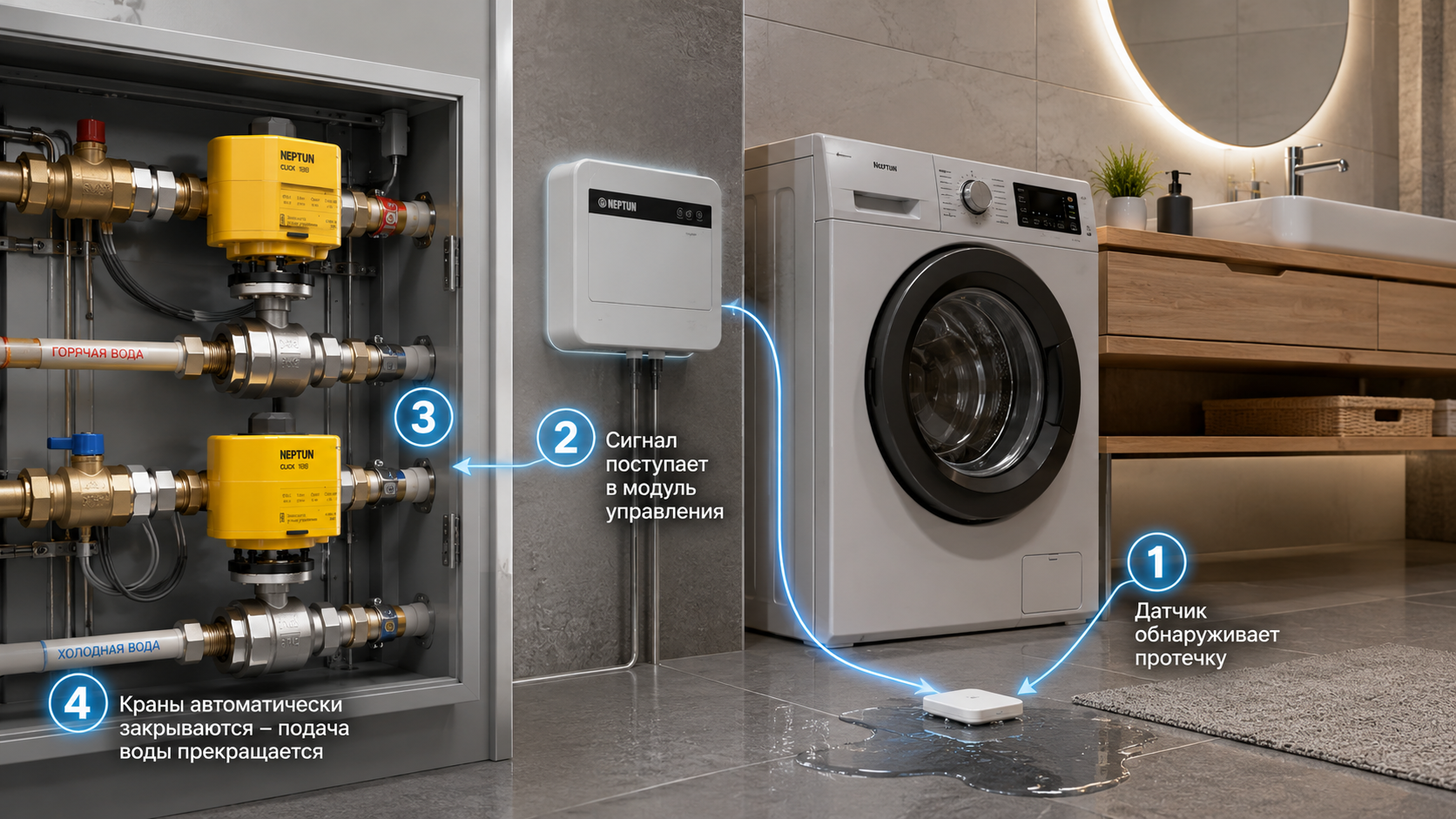

В штатной системе защиты от протечек алгоритм выглядит следующим образом:
датчик протечки → модуль управления → электропривод → закрытие шарового крана → прекращение подачи воды.
Таким образом, Neptun Profi Click следует рассматривать не просто как сантехнический кран с моторчиком, а именно как исполнительное запорное устройство автоматизированной системы контроля протечки воды.
Конструкция шарового крана
Одна из сильных сторон серии Profi — непосредственно конструкция запорной арматуры.
Корпус шарового крана выполнен из нержавеющей стали SS304. Из этого же материала изготовлены шар и шток.
Кран рассчитан на условное нормативное давление PN 40 бар.
Максимально допустимая температура рабочей среды составляет +120 °C.
Для шара используются два седла из PTFE, а также два уплотнительных кольца из EPDM. Шток имеет два уплотнительных кольца из FPM.
Кран относится к полнопроходному типу.
Последний момент особенно важен.
Зачем нужен полнопроходной кран
В полнопроходной конструкции внутреннее проходное сечение минимально ограничивает поток относительно соответствующего трубопровода.
Для системы водоснабжения это принципиально: исполнительный кран системы защиты от протечек постоянно находится в трубопроводе и в нормальном состоянии открыт.
Поэтому его задача — не создавать лишнего гидравлического сопротивления при штатной эксплуатации системы, но иметь возможность автоматически перекрыть поток при аварии.
Это особенно актуально на вводах воды в квартиры, частные дома и объекты с достаточно высоким расходом.
Три типоразмера: ½”, ¾” и 1”
Серия Neptun Profi Click выпускается с тремя распространёнными присоединительными размерами:
G½”, G¾” и G1”.
Благодаря этому один и тот же принцип автоматического перекрытия воды можно применять на трубопроводах различной пропускной способности.
½ дюйма может применяться на соответствующих локальных линиях и небольших вводах.
¾ дюйма — один из распространённых вариантов для квартирного и частного водоснабжения.
1 дюйм применяется там, где проектом предусмотрен трубопровод соответствующего диаметра и требуется сохранить его проходное сечение.
Однако выбирать размер электрокрана только по принципу «чем больше, тем лучше» неправильно.
Диаметр должен соответствовать проектному диаметру трубопровода и гидравлическим параметрам системы.
Главная особенность серии — быстросъёмный привод Click
Название Click непосредственно связано с конструкцией соединения электропривода и шарового крана.

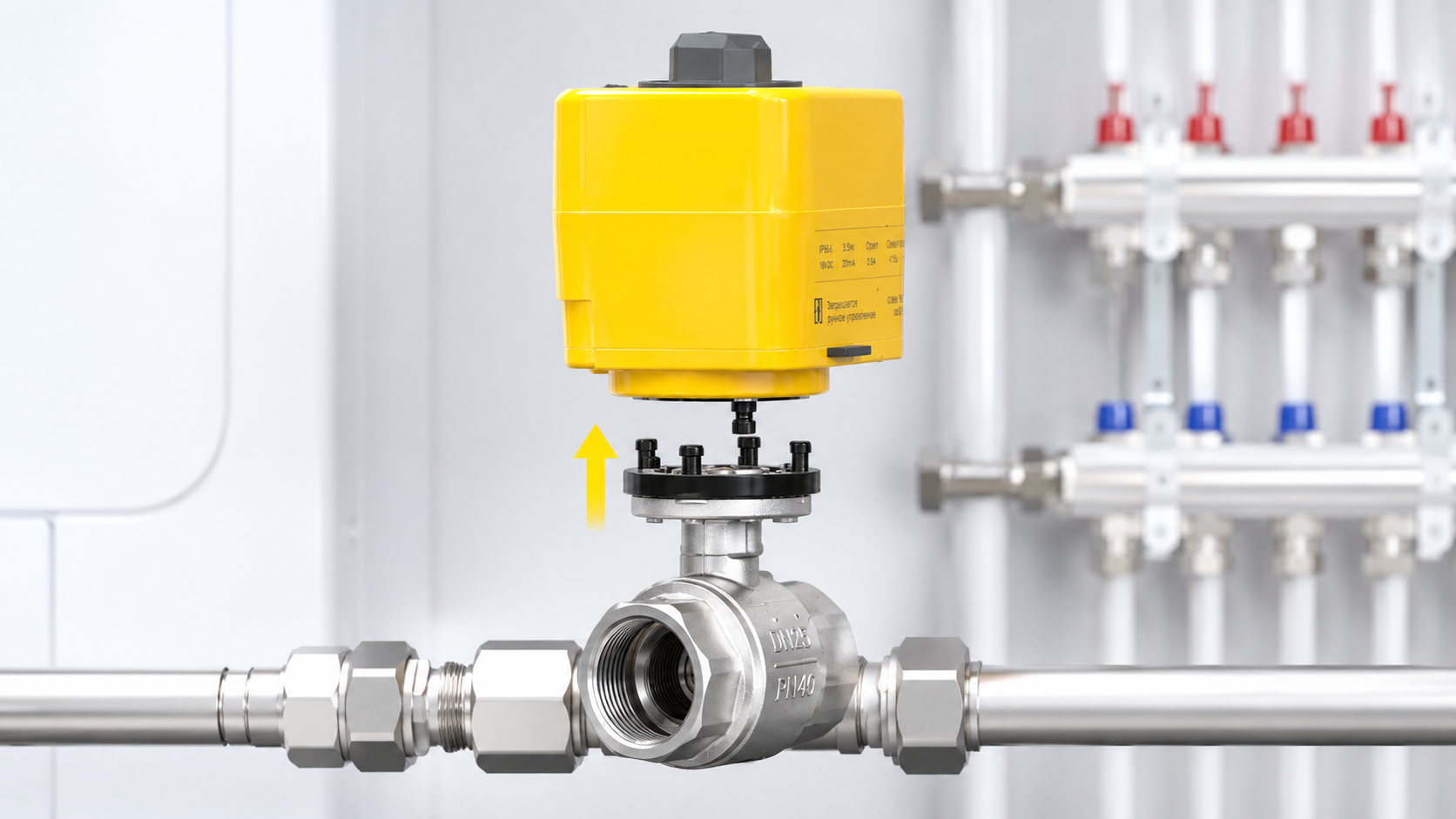

Электропривод можно снять с арматуры нажатием расположенной на его верхней части кнопки.
На практике это значительно интереснее, чем может показаться.
В обычном сантехническом шкафу свободного пространства немного. Рядом могут располагаться фильтры, редукторы давления, счётчики, коллекторы, обратные клапаны и другая арматура.
Возможность отделить электропривод от крана облегчает:
- монтаж;
- обслуживание;
- доступ к трубопроводу;
- работу с приводом;
- ручное управление арматурой.
При этом производитель отдельно предупреждает: ручное управление краном при установленном электроприводе недопустимо.
Сначала необходимо нажать кнопку и снять привод, после чего шаровой кран можно открыть или закрыть вручную.
Ручное управление — важный резервный режим
Автоматика хороша ровно до тех пор, пока предусмотрен понятный сценарий действий при её обслуживании.
У Neptun Profi Click после снятия электропривода кран можно перевести вручную.
Для этого используется ручка на корпусе крана.
Положение ручки одновременно выполняет функцию индикации:
OPEN — кран открыт;
CLOSE — кран закрыт.
Таким образом, положение запорного органа можно определить визуально.
Для монтажника или специалиста, обслуживающего инженерную систему, это существенное преимущество: для изменения положения крана при снятом приводе не требуется подавать управляющее напряжение.
Электропривод с металлическими шестернями
В приводе Neptun Profi Click применяются стальные шестерни.
Для исполнительного устройства запорной арматуры это важная конструктивная характеристика.
Приводу необходимо создавать достаточный крутящий момент для поворота шарового механизма, причём делать это надёжно после продолжительного нахождения крана в одном положении.
В зависимости от исполнения заявленный крутящий момент составляет:
|
Исполнение |
Крутящий момент |
|---|---|
|
Neptun Profi Click 12 В |
10 Н·м |
|
Neptun Profi Click 18 В |
12 Н·м |
|
Neptun Profi Click 230 В |
8 Н·м |
То есть максимальный крутящий момент среди рассматриваемых исполнений имеет 18-вольтовая версия — 12 Н·м.
12, 18 или 230 В: в чём разница
Здесь важно не путать напряжение электропривода с характеристиками самого трубопровода.
Шаровая часть принципиально выполняет одну и ту же функцию. Отличается электрическая часть исполнительного механизма и требования к его питанию/управлению.
Neptun Profi Click 12 В
Для версии 12 В производитель указывает диапазон питания 6–16 В постоянного тока.
Потребляемая мощность — около 1,4 Вт.
Крутящий момент — 10 Н·м.
Время полного открытия составляет приблизительно 14 ±1 секунду.
Neptun Profi Click 18 В
Исполнение рассчитано на 18 В постоянного тока.
Потребляемая мощность — около 3,5 Вт по паспорту.
Крутящий момент — 12 Н·м.
Время полного открытия — приблизительно 9 ±1 секунду.
Это самое быстрое из трёх исполнений.
Neptun Profi Click 230 В
Версия предназначена для питания 230 В, 50 Гц переменного тока.
Потребляемая мощность составляет 10 Вт.
Крутящий момент — 8 Н·м.
Время полного открытия — приблизительно 20 ±1 секунду.
Следовательно, выбирать исполнение исключительно по скорости закрытия или величине напряжения неправильно. Тип привода должен определяться применяемой схемой управления и совместимостью с конкретным модулем автоматики.
Где применяется Neptun Profi Click
Основная сфера применения — автоматизированные системы, где необходимо дистанционно или автоматически прекращать движение воды по трубопроводу.
Наиболее очевидный пример — система защиты от протечек воды.
В квартире
Обычно электрокраны устанавливают на вводах холодного и горячего водоснабжения после ручной запорной арматуры в соответствии с принятой схемой монтажа.
Датчики размещаются в потенциально опасных местах:
- под ванной;
- около стиральной машины;
- около посудомоечной машины;
- под мойкой;
- возле коллектора;
- рядом с водонагревателем;
- в сантехническом шкафу.
При появлении воды датчик фиксирует протечку, модуль управления обрабатывает сигнал и выдаёт команду на закрытие электрокранов.
В частном доме
Здесь потенциальный ущерб может быть ещё серьёзнее.
К системе водоснабжения добавляются котельная, насосное оборудование, бойлер, коллекторы, фильтрация и другие инженерные узлы.
Автоматическое перекрытие воды может применяться на основном вводе или отдельных защищаемых контурах — конкретная схема определяется проектом.
В котельной
Neptun Profi Click может использоваться на водяных трубопроводах в пределах характеристик, установленных изготовителем.
Однако здесь необходимо учитывать важное ограничение: допустимость применения определяется не названием помещения «котельная», а рабочей средой, температурой, давлением, схемой автоматики и требованиями проекта.
В офисах и коммерческих помещениях
Системы автоматического контроля протечки особенно актуальны там, где помещение длительное время может оставаться без персонала.
Например:
офисы, магазины, салоны, небольшие коммерческие объекты и другие помещения с водоснабжением.
Авария ночью или в выходной день опасна именно тем, что обнаружить её вручную некому.
Автоматический электрокран устраняет эту зависимость: при корректно спроектированной системе перекрытие выполняется по сигналу автоматики.
Почему материал SS304 имеет значение
Корпус, шар и шток Profi Click изготовлены из нержавеющей стали SS304.
Для запорной арматуры это существенная характеристика, поскольку металлические детали постоянно работают в контакте с рабочей средой.
Но здесь важно не делать распространённую маркетинговую ошибку и не называть SS304 «абсолютно коррозионностойкой».
Коррозионная стойкость любого материала зависит от состава среды и условий эксплуатации.
Именно поэтому производитель формулирует область применения корректнее: рабочей средой может быть вода либо другая жидкость, совместимая с материалами уплотнений и конструкции крана.
Рабочее давление до 40 бар — нужен ли такой запас дома?
Нормативное давление Neptun Profi Click составляет 40 бар.
Это значительно выше обычных рабочих давлений большинства бытовых систем водоснабжения.
Но понимать эту цифру нужно правильно.
PN 40 не означает, что бытовую систему необходимо эксплуатировать при 40 барах. Это характеристика самой арматуры.
Высокий допустимый предел даёт конструктивный запас, однако не отменяет требования к допустимому давлению остальных компонентов системы — труб, фитингов, фильтров, редукторов, коллекторов и сантехнического оборудования.
Предельные параметры всей системы определяются её наиболее ограниченным элементом.
Защита корпуса IP66
Для электропривода заявлена степень пылевлагозащиты IP66.
Это логично для оборудования, которое устанавливается рядом с водопроводом и потенциальной зоной протечки.
Но IP66 не следует интерпретировать как разрешение постоянно эксплуатировать электропривод под водой.
Условия монтажа и эксплуатации должны соответствовать требованиям изготовителя.
Допустимая температура окружающей среды для привода составляет от −10 до +60 °C, относительная влажность — не более 95 % без образования конденсата.
Какие жидкости можно использовать
Производитель допускает использование воды, а также других жидкостей, совместимых с материалами конструкции и уплотнений.
Максимальная температура рабочей среды — до +120 °C.
При нестандартной жидкости совместимость необходимо проверять отдельно.
Сам факт того, что корпус выполнен из нержавеющей стали, не означает автоматическую совместимость с любой химической средой.
В расчёт необходимо принимать как металл, так и PTFE, EPDM, FPM и остальные контактирующие материалы.
Почему автоматический кран лучше обычного ручного в системе защиты от протечки
Обычный шаровой кран прекрасно выполняет свою функцию — если рядом находится человек.
При аварии ситуация совершенно другая.
Допустим, лопнула гибкая подводка к смесителю или произошла разгерметизация соединения стиральной машины.
Ручной кран ничего не сделает самостоятельно.
Необходимо:
- обнаружить протечку;
- понять, откуда поступает вода;
- добраться до запорной арматуры;
- вручную перекрыть её.
Если дома никого нет, вода продолжит поступать.
В автоматической системе эти операции выполняются без участия человека:
обнаружение воды → анализ сигнала → команда приводу → перекрытие трубопровода.
И именно поэтому электрокран является одним из критически важных элементов всей системы защиты.
Почему нельзя экономить именно на исполнительной арматуре
Датчик может идеально определить наличие воды.
Контроллер может мгновенно сформировать команду.
Но если исполнительный механизм не способен закрыть кран, авария не будет локализована.
Поэтому при проектировании защиты от протечек необходимо смотреть не только на количество датчиков или наличие Wi-Fi.
Нужно оценивать:
- материал шарового крана;
- допустимое давление;
- температуру рабочей среды;
- материалы уплотнений;
- конструкцию редуктора;
- крутящий момент электропривода;
- возможность ручного управления;
- степень защиты;
- совместимость электропривода с модулем управления.
Именно исполнительная арматура физически выполняет главное действие — останавливает воду.
Что важно предусмотреть при монтаже
Даже качественный электрокран можно установить неправильно.
Первое требование — доступность оборудования для обслуживания.
Кран не должен быть наглухо замурован в конструкцию.
Второе — правильный выбор диаметра.
½”, ¾” или 1” выбираются в соответствии с трубопроводом и расчётной схемой.
Третье — соответствие электрического исполнения.
12, 18 и 230 В — это разные варианты электропривода. Нельзя подключать привод к источнику питания только потому, что разъём или количество проводников кажутся подходящими.
Четвёртое — соблюдение направления и схемы электрического подключения.
Согласно паспорту, привод имеет отдельные проводники управления открытием и закрытием, а конкретная схема зависит от исполнения.
И наконец, необходимо оставить пространство для кнопки Click и снятия электропривода. Быстросъёмная конструкция теряет значительную часть своего преимущества, если монтажник установит устройство так, что снять привод физически невозможно.
Электрическое подключение
Схемы в паспорте показывают отдельное управление открытием и закрытием.
Для 230-вольтового исполнения предусмотрены проводники открытия, закрытия, общий и защитный PE.
Для низковольтных исполнений используется соответствующая схема постоянного напряжения.
Подключение должен выполнять квалифицированный специалист при отключённом напряжении питания.
Для 230-вольтового исполнения соблюдение требований электробезопасности особенно принципиально.
Срок службы и гарантия
Производитель указывает срок службы изделия не менее 11 лет.
Гарантийный срок составляет 10 лет со дня продажи при соблюдении требований транспортирования, хранения, монтажа и эксплуатации.
Это разные характеристики, и смешивать их не следует.
Гарантия определяет обязательства производителя, а срок службы характеризует расчётный период эксплуатации изделия при соблюдении установленных условий.
Neptun Profi Click: основные технические характеристики
|
Параметр |
Значение |
|---|---|
|
Тип |
шаровой кран с электроприводом |
|
Конструкция |
полнопроходная |
|
Диаметры |
½”, ¾”, 1” |
|
Резьба |
трубная G½”–G1” |
|
Материал корпуса |
SS304 |
|
Материал шара |
SS304 |
|
Материал штока |
SS304 |
|
Нормативное давление |
40 бар |
|
Максимальная температура среды |
+120 °C |
|
Уплотнение шара |
PTFE + EPDM |
|
Уплотнение штока |
FPM |
|
Шестерни электропривода |
сталь |
|
Питание |
12 / 18 / 230 В в зависимости от исполнения |
|
Крутящий момент |
10 / 12 / 8 Н·м |
|
Время полного открытия |
14 / 9 / 20 с соответственно |
|
Степень защиты |
IP66 |
|
Температура окружающей среды |
−10…+60 °C |
|
Влажность |
до 95 %, без конденсации |
|
Длина соединительного провода |
0,9 м |
|
Гарантия |
10 лет |
|
Срок службы |
не менее 11 лет |
Как выбрать подходящий Neptun Profi Click
По сути, при выборе необходимо ответить всего на два основных вопроса.
Первый — какой диаметр трубопровода?
В линейке доступны ½”, ¾” и 1”.
Второй — с какой системой управления будет работать электропривод?
От этого выбирается исполнение на 12, 18 или 230 В.
А дальше уже необходимо проверить инженерные условия объекта: давление, температуру, рабочую среду, место установки и схему управления.
Именно такой подход правильнее, чем выбирать электрокран только по цене или диаметру присоединительной резьбы.
Итог
Neptun Profi Click — это полноценная исполнительная запорная арматура для автоматизированных систем защиты от протечек воды.
С инженерной точки зрения здесь удачно сочетаются несколько характеристик: полнопроходная конструкция, нержавеющая сталь SS304, давление до 40 бар, температура рабочей среды до +120 °C, металлический редуктор электропривода, IP66, ручное управление и быстросъёмное соединение Click.
Но главное преимущество такого устройства раскрывается только в составе правильно спроектированной системы.
Датчики должны обнаружить воду.
Модуль управления — правильно обработать сигнал.
А Neptun Profi Click должен выполнить самое важное действие: физически перекрыть подачу воды.
Поэтому шаровой кран с электроприводом — это не второстепенный аксессуар системы защиты от протечек. Это её исполнительный механизм, от которого непосредственно зависит способность автоматики локализовать аварию.
При выборе конкретного исполнения необходимо учитывать не только диаметр ½”, ¾” или 1”, но и напряжение электропривода — 12, 18 или 230 В, совместимость с модулем управления и параметры конкретной инженерной системы.
