Греющий кабель для электрического теплого пола: виды, расчет мощности и правильная укладка в стяжку
Электрический теплый пол — это система отопления, в которой электрическая энергия преобразуется непосредственно в тепло в конструкции пола. Но за общим названием «электрический теплый пол» скрывается сразу несколько разных решений.
Одно из наиболее надежных и универсальных — кабельный теплый пол в стяжку. Именно о нем поговорим подробно: какой нагревательный кабель используется, чем двухжильный отличается от одножильного, сколько ватт закладывать на квадратный метр и, самое главное, как правильно рассчитать шаг укладки.

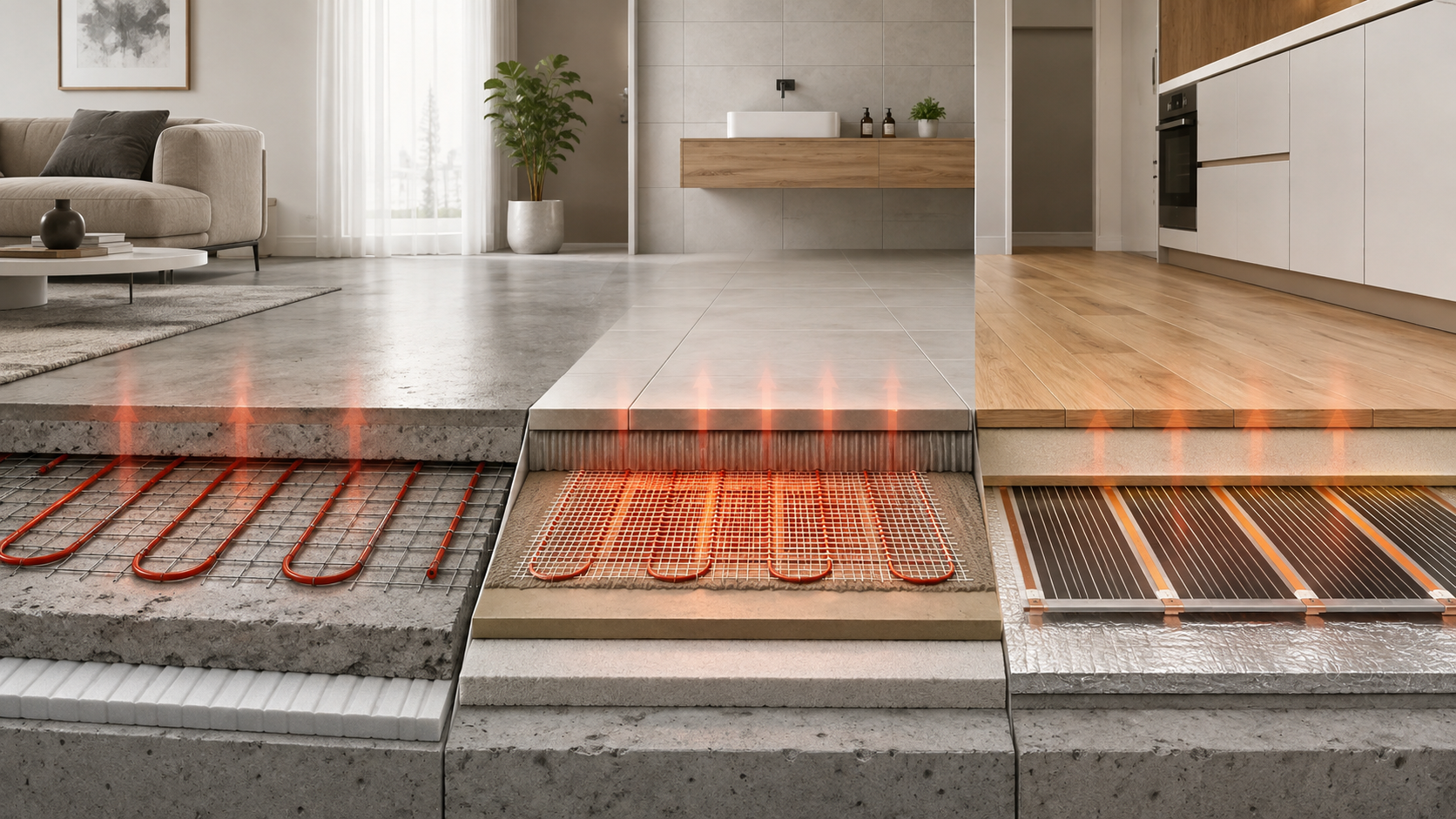

Какие виды электрического теплого пола существуют
Если не углубляться в экзотические решения, электрические теплые полы можно разделить на три основные группы:
1. Нагревательный кабель в стяжку
Отдельная кабельная секция раскладывается по подготовленному основанию с расчетным шагом и затем закрывается стяжкой. Главное преимущество такого решения — возможность самостоятельно задавать удельную мощность обогрева в Вт/м², изменяя шаг между соседними нитками кабеля.
2. Нагревательные маты
По сути, это тот же нагревательный кабель, но более тонкий и уже закрепленный производителем на стеклосетке с определенным шагом. Например, существуют маты мощностью 150, 160 или 180 Вт/м². Их основное преимущество — небольшая толщина конструкции: некоторые системы устанавливаются непосредственно в слой плиточного клея. Например, Warmstad WSM имеет мощность 150 Вт/м² и предусматривает монтаж в слой плиточного клея 5–8 мм. (MATRIX)
3. Инфракрасная нагревательная пленка
Используется преимущественно при «сухом» монтаже под совместимые напольные покрытия. Это уже другой принцип конструкции, поэтому напрямую сравнивать пленку с кабелем в стяжке не совсем корректно.
И вот если мы делаем капитальный ремонт, новую стяжку или хотим получить массивный теплоаккумулирующий пол, нагревательный кабель в стяжку остается одним из наиболее интересных решений.
Что представляет собой кабельный теплый пол
В большинстве современных систем для теплого пола применяется резистивный нагревательный кабель постоянной мощности.
Здесь важно понимать принцип.
У кабеля есть определенное электрическое сопротивление. При прохождении электрического тока выделяется тепло. Производитель заранее рассчитывает сопротивление, длину и мощность каждой нагревательной секции.
Поэтому готовую резистивную нагревательную секцию нельзя произвольно укорачивать или удлинять. Изменение длины изменяет электрические параметры системы. Это принципиальное отличие от некоторых саморегулирующихся кабелей. (Греющий кабель)
Например, если мы приобрели готовую секцию длиной 80 метров и мощностью 1 440 Вт, мы должны уложить все 80 метров нагревательной части.
А необходимую мощность на квадратный метр получаем уже за счет площади, на которой раскладываем эту секцию.

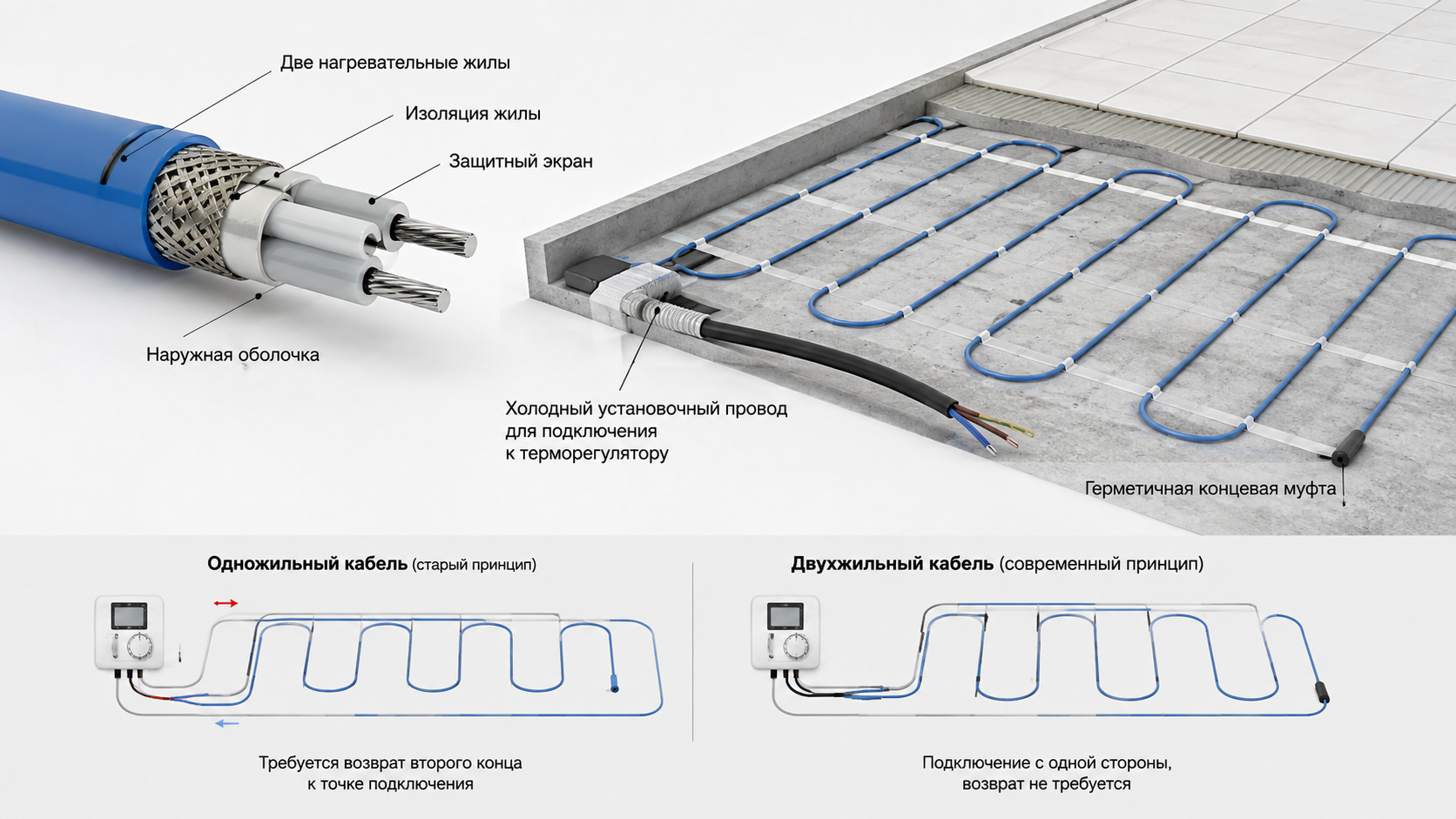

Одножильный или двухжильный кабель?
Раньше в системах электрического теплого пола достаточно широко применялся одножильный резистивный кабель.
У него есть одна важная монтажная особенность: для подключения электрической цепи необходимо вернуть второй конец нагревательной секции обратно к точке подключения.
То есть монтажнику необходимо не только выдержать правильный шаг, но еще и закончить раскладку кабеля примерно там, где она начиналась.
В современных бытовых системах значительно распространеннее двухжильный нагревательный кабель.
В нем используются два проводника, а на дальнем конце секции находится концевая муфта. Поэтому к терморегулятору возвращать второй конец нагревательного кабеля уже не требуется. Подключение производится с одной стороны секции.
Это серьезно упрощает монтаж, особенно в помещениях сложной формы.
Современные кабельные системы известных производителей именно поэтому в значительной степени перешли на двухжильную конструкцию. Например, Matrix — двухжильные кабельные системы для монтажа в стяжку. (MATRIX)
Самое важное — не площадь комплекта, а мощность на квадратный метр
Вот здесь начинается самое интересное.
При расчете кабельного теплого пола необходимо смотреть сразу на несколько параметров:
линейную мощность кабеля, Вт/м;
полную мощность секции, Вт;
фактическую площадь укладки, м²;
удельную установленную мощность, Вт/м².
Допустим, нагревательная секция имеет мощность:
1 500 Вт.
А фактическая площадь укладки составляет:
10 м².
Тогда установленная мощность составит:
1 500 Вт ÷ 10 м² = 150 Вт/м².
Если эту же по мощности секцию распределить на 8,3 м²:
1 500 ÷ 8,3 ≈ 181 Вт/м².
Получается важный принцип:
Чем меньше шаг между нитками кабеля, тем больше метров кабеля приходится на один квадратный метр и тем выше установленная мощность Вт/м².
И наоборот.
Какую мощность теплого пола выбирать
Универсальной цифры для всех помещений не существует.
Необходимая мощность зависит от назначения системы, теплопотерь помещения, утепления перекрытия, типа напольного покрытия и допустимой температуры поверхности пола.
В качестве практического ориентира производитель Matrix для кабеля указывает 150 Вт/м² для комфортного дополнительного обогрева и 180 Вт/м² для основного отопления. При использовании системы как основного отопления производитель также рекомендует, чтобы обогреваемая площадь составляла не менее 70% общей площади помещения. (MATRIX)
Для разных помещений встречаются и другие диапазоны. Например, в подборе «FreshHeat» приводятся ориентиры 130–150 Вт/м² для жилых комнат, кухни и коридора, 150–180 Вт/м² для ванной и от 200 Вт/м² для балконов и других холодных зон. (Freshheat)
Но здесь есть принципиальный момент:
для основного отопления мощность правильнее определять не по универсальной таблице, а по расчетным теплопотерям помещения.
Если помещение теряет, например, 1,8 кВт тепла при расчетной наружной температуре, система мощностью 1,2 кВт физически не сможет полностью компенсировать эти теплопотери независимо от того, насколько качественный кабель мы купили.
Как определить реальную площадь укладки
Одна из распространенных ошибок — рассчитывать теплый пол по общей площади комнаты.
Допустим:
общая площадь кухни — 12 м².
Но на полу будут находиться кухонный гарнитур, встроенная мебель и другие стационарные предметы.
После исключения этих зон свободными остаются, например, только:
8 м².
Именно эти 8 м², а не 12 м², необходимо использовать при расчете установленной мощности и шага укладки.
Для стандартного резистивного теплого пола производители предписывают учитывать свободную площадь и не располагать кабель под массивными стационарными предметами, если это не разрешено документацией конкретной системы.kabel v stya
Как рассчитывается шаг укладки нагревательного кабеля
Это одна из главных формул при монтаже кабельного теплого пола:
Шаг укладки (см) = 100 × S / L
где:
S — фактическая площадь укладки кабеля, м²;
L — длина нагревательной секции, м.
Эта формула приводится и в актуальной инструкции производителя.
Разберем на простом примере.
Площадь укладки:
10 м²
Длина кабеля:
100 м
Получаем:
100 × 10 ÷ 100 = 10 см.
Следовательно, кабель необходимо раскладывать примерно через каждые 10 сантиметров.

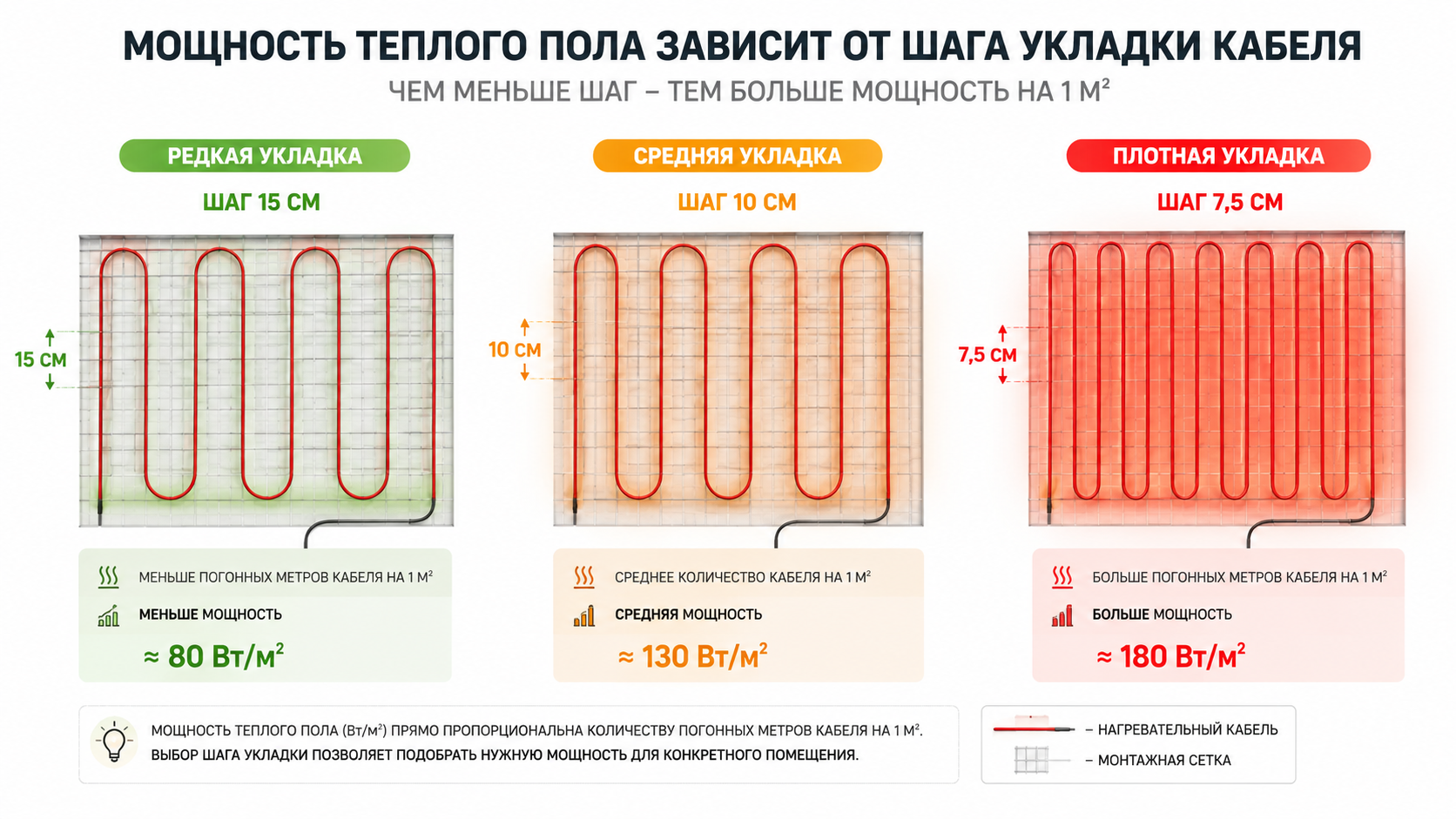

Как связаны линейная мощность кабеля и Вт/м²
Есть еще один очень удобный способ расчета.
Допустим, линейная мощность кабеля составляет:
18 Вт/м.
Если укладывать его с шагом 10 см, то на одном квадратном метре получится примерно 10 погонных метров кабеля.
Следовательно:
18 Вт/м × 10 м = 180 Вт/м².
Если увеличить шаг до 12 см, на квадратный метр придется уже примерно 8,33 м кабеля:
18 × 8,33 ≈ 150 Вт/м².
Именно такой пример приводит инструкция производителя: при линейной мощности 18 Вт/м и требуемой удельной мощности 150 Вт/м² расчетный шаг составляет около 12 см.
Таким образом, приблизительно:
Шаг, см = 100 × линейная мощность кабеля, Вт/м ÷ требуемая мощность, Вт/м².
Например:
18 Вт/м и 150 Вт/м²:
100 × 18 ÷ 150 = 12 см.
18 Вт/м и 180 Вт/м²:
100 × 18 ÷ 180 = 10 см.
Вот почему один и тот же тип кабеля можно использовать для получения разной установленной мощности — мы меняем плотность его укладки.
Но делать шаг меньше минимально разрешенного производителем нельзя.
Почему нельзя укладывать кабель слишком редко
Кажется логичным: хотим меньшую мощность — просто увеличиваем расстояние между кабелями.
Но бесконечно увеличивать шаг нельзя.
Если расстояние между соседними нитками становится слишком большим, поверхность пола начинает прогреваться менее равномерно. Возникают более теплые зоны непосредственно над кабелем и более холодные между соседними линиями.
Это иногда называют эффектом «тепловой зебры».
Поэтому шаг должен находиться в диапазоне, разрешенном производителем конкретного кабеля.
Например, для одной из систем nVent RAYCHEM T2Black-20 производитель ограничивает максимальную установленную мощность 150 Вт/м² и указывает минимальный шаг 135 мм, тогда как для T2Black-12 минимальный шаг составляет 80 мм.
То есть универсального минимального шага для любого кабеля не существует. Его необходимо проверять в паспорте конкретной нагревательной секции.
На какую глубину укладывать нагревательный кабель
Еще один принципиальный вопрос.
Для классического кабельного теплого пола кабель располагается внутри цементной стяжки, а не непосредственно под напольным покрытием.
Но конкретная допустимая толщина зависит от системы.
Например, для «Теплолюкс» Tropix ТЛБЭ и ProfiRoll производитель указывает монтаж теплого пола в стяжку порядка 3–5 см.
У других систем требования могут отличаться. Например, nVent для T2Black-20 указывает монтаж в бетонном слое примерно 30–50 мм, а для менее мощного T2Black-12 — в слое наполнителя порядка 10–30 мм.
Поэтому правило здесь простое:
Глубина установки определяется не «народным стандартом», а паспортом конкретного нагревательного кабеля.
Чем глубже расположен кабель, тем больше тепловая инерция конструкции. Пол будет дольше прогреваться, но и дольше сохранять тепло после отключения.
Зачем нужна теплоизоляция под теплым полом
Нагревательный кабель выделяет тепло вокруг себя, а не только вверх.
Если под ним находится массивная холодная железобетонная плита без достаточной теплозащиты, часть энергии будет уходить вниз.
Поэтому при устройстве пола с нуля грамотная конструкция основания имеет огромное значение.
Особенно это критично:
- над холодным подвалом;
- на первом этаже;
- над неотапливаемым помещением;
- на лоджиях;
- на грунтовом основании.
Чем меньше тепловой поток вниз, тем эффективнее система использует электрическую энергию для нагрева нужного помещения.
Где устанавливается датчик температуры пола
Датчик температуры пола нельзя просто замуровать непосредственно в бетон.
Правильное решение — установка датчика в защитной гофрированной трубке, заведенной в конструкцию пола.
Сам датчик располагают между соседними нитками нагревательного кабеля, а конец трубки герметизируют от попадания раствора.
Такое решение имеет огромное практическое преимущество: при неисправности датчик можно извлечь и заменить, не вскрывая напольное покрытие.
Такой способ установки предусматривают, в частности, инструкции nVent RAYCHEM.
Что нельзя делать с нагревательным кабелем
Есть несколько правил, нарушение которых способно значительно сократить срок службы системы.
Нельзя пересекать нагревательный кабель.
Соседние линии не должны касаться друг друга.
Нельзя произвольно укорачивать готовую резистивную секцию.
Ее сопротивление, длина и мощность рассчитаны производителем.
Нельзя нарушать минимальный радиус изгиба, указанный производителем.
Нельзя повреждать оболочку кабеля во время монтажа.
И особенно важно — после раскладки кабеля необходимо контролировать его электрические параметры.
Производители предусматривают измерение сопротивления нагревательной жилы и сопротивления изоляции на различных стадиях монтажа: до укладки, после раскладки и после выполнения строительных работ. Например, такой контроль прямо предусмотрен инструкцией nVent.
Это позволяет обнаружить повреждение до того, как сверху появятся чистовая стяжка и дорогое напольное покрытие.
Кабель или нагревательный мат — что лучше?
На самом деле вопрос поставлен не совсем правильно.
Это решения для разных строительных ситуаций.
Если стяжка уже готова и значительно поднимать уровень пола нельзя, чаще удобнее использовать нагревательный мат, который устанавливается в тонкий слой плиточного клея или другой предусмотренный производителем слой.
Если же ремонт выполняется с нуля и стяжку все равно необходимо заливать, кабельный теплый пол дает монтажнику значительно больше возможностей.
Можно подобрать длину секции, изменить шаг раскладки и тем самым получить необходимую установленную мощность на квадратный метр.
Кроме того, массивная стяжка становится своеобразным тепловым аккумулятором: сначала кабель нагревает бетон, после чего прогретая конструкция пола постепенно передает тепло помещению.
Кабельный теплый пол как основное отопление
Да, электрический кабельный теплый пол может использоваться не только для получения приятной температуры поверхности.
Некоторые производители прямо предусматривают применение кабельных систем в качестве основного отопления. Например, такое назначение заявлено для «Теплолюкс» Tropix ТЛБЭ.
Но здесь уже недостаточно просто сказать:
«Давайте положим 180 Вт/м² — и все будет хорошо».
Необходимо учитывать:
- расчетные теплопотери помещения;
- доступную для укладки площадь пола;
- требуемую установленную мощность;
- теплоизоляцию здания;
- конструкцию перекрытия;
- тип напольного покрытия;
- допустимую температуру поверхности пола;
- ограничения производителя кабеля и покрытия.
Если расчетные теплопотери помещения выше мощности, которую мы физически можем безопасно разместить на свободной площади пола, теплый пол необходимо дополнять другим источником отопления.
Пример полноценного расчета
Допустим, площадь помещения составляет:
15 м².
После исключения кухонной мебели и других стационарных зон остается:
10 м² свободной площади.
Мы хотим получить:
150 Вт/м².
Необходимая установленная мощность:
10 × 150 = 1 500 Вт.
Если выбран кабель с линейной мощностью около 18 Вт/м, ориентировочная необходимая длина:
1 500 ÷ 18 ≈ 83,3 м.
После этого выбирается ближайшая подходящая заводская нагревательная секция — готовый резистивный кабель нельзя просто отрезать до требуемых 83,3 метра.
Предположим, подходящая заводская секция имеет длину 82 м.
Тогда рассчитываем фактический шаг:
100 × 10 ÷ 82 ≈ 12,2 см.
И обязательно проверяем, соответствует ли полученный шаг, итоговая удельная мощность и площадь укладки требованиям паспорта выбранной секции.
Вот именно так и должен рассчитываться нормальный кабельный теплый пол — от площади и необходимой мощности к конкретной секции и только затем к шагу укладки.
Главное, что нужно запомнить
Кабельный электрический теплый пол — достаточно простая система, если понимать физику ее работы.
Мощность секции задает производитель.
Мощность на квадратный метр определяет площадь, на которой мы эту секцию распределяем.
Плотность распределения кабеля задается шагом укладки.
Чем меньше шаг — тем больше кабеля приходится на квадратный метр и тем выше установленная мощность.
Но шаг, мощность и толщина стяжки всегда должны оставаться в пределах, разрешенных производителем конкретного кабеля.
Именно поэтому хороший теплый пол начинается не с вопроса «Сколько метров кабеля купить?», а с трех вещей:
какую площадь мы реально можем обогревать, сколько тепла нам необходимо и какая мощность должна приходиться на квадратный метр.
А уже после этого выбираются конкретная нагревательная секция, длина кабеля и шаг его укладки.
