С чего начинается правильная сборка электрощита
Сборка электрощита начинается не с покупки автоматов и не с их установки на DIN-рейку. Сначала определяют электрические нагрузки, разделяют проводку на групповые линии, рассчитывают токи, выбирают кабели и аппараты защиты. После этого составляют схему, определяют количество модулей и подбирают корпус щита.
Главное правило: номинал автоматического выключателя нельзя выбирать только по мощности подключённого прибора. Автомат должен обеспечивать защиту соответствующей электрической линии с учётом расчётного тока, характеристик проводников, условий их прокладки и параметров защищаемой цепи.
Важно: электрощит — один из ключевых элементов электробезопасности
Ошибки при выборе автоматических выключателей, УЗО, сечения проводников, разделении N и PE или выполнении соединений могут привести к поражению электрическим током, перегреву проводки и пожару.
Эта статья объясняет общие принципы устройства электрощита. Проектирование, сборку, измерения и подключение электроустановки следует выполнять квалифицированному специалисту с учётом действующих требований и конкретного объекта.

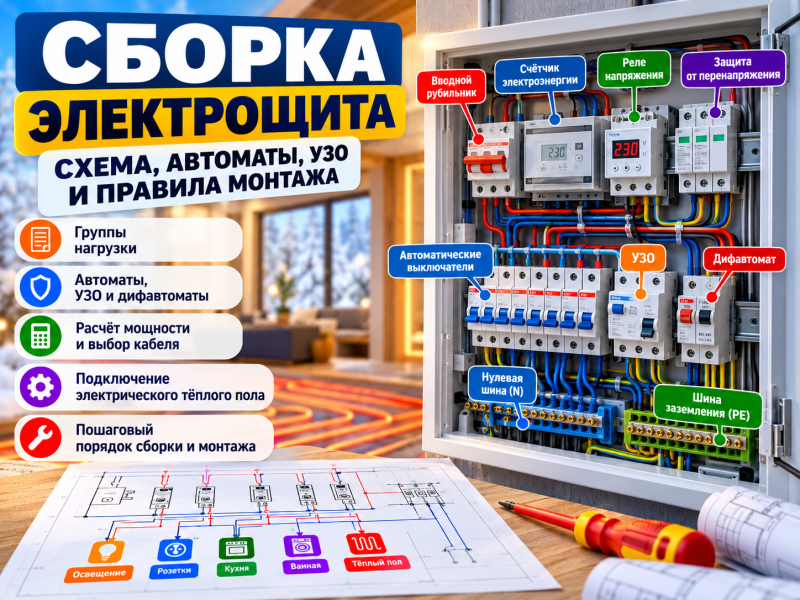

Что находится внутри современного электрощита

Конкретный состав электрощита зависит от объекта, системы электроснабжения, выделенной мощности, количества групповых линий и подключаемого оборудования. Поэтому универсальной схемы, одинаково подходящей для любого дома или квартиры, не существует.

В электрощите могут находиться:
✓ вводной коммутационный аппарат;
✓ автоматические выключатели;
✓ УДТ, которые в быту обычно называют УЗО;
✓ дифференциальные автоматические выключатели;
✓ реле контроля напряжения;
✓ устройства защиты от импульсных перенапряжений — если они предусмотрены проектом;
✓ счётчик электроэнергии — если его размещение предусмотрено в данном щите;
✓ шины PE и N;
✓ контакторы и другие аппараты управления;
✓ автоматика электрического отопления и других инженерных систем.

Этап 1. Определяем нагрузки и групповые линии

Перед составлением схемы необходимо определить, какие потребители будут подключены к электроустановке, их мощность и режим работы.

Электропроводку квартиры или дома разделяют на групповые линии. Это позволяет организовать защиту отдельных участков сети и при неисправности одной группы не отключать без необходимости остальные.

Пример группы
Что может входить
Освещение
Осветительные линии квартиры или дома
Розетки жилых помещений
Комнаты, кабинет и другие жилые зоны
Кухня
Розеточные линии и отдельные мощные потребители в соответствии с проектом
Ванная комната
Розетки и стационарные потребители с учётом специальных требований к помещениям с ванной или душем
Электрический тёплый пол
Одна или несколько зон электрообогрева в соответствии со схемой и расчётной мощностью
Мощные стационарные потребители
Электроплита, водонагреватель, кондиционер и другое оборудование, когда отдельная линия требуется расчётом, проектом или документацией производителя
Важно: деление на группы нельзя выполнять только по одному условному признаку вроде «всё мощнее 2 кВт подключаем отдельно». Учитываются мощность и ток нагрузки, режим работы оборудования, характеристики линии, условия эксплуатации и требования к конкретному электроприёмнику.

Этап 2. Рассчитываем ток нагрузки

Для простой однофазной активной нагрузки ориентировочный ток можно определить по известной электрической мощности:

I = P / U
I — ток, А;
P — электрическая мощность, Вт;
U — напряжение, В.

Пример: электрический тёплый пол мощностью 3 кВт

Предположим, суммарная установленная мощность электрического тёплого пола составляет 3000 Вт, а расчёт выполняется для напряжения 230 В.

I = 3000 / 230 ≈ 13 А

Полученные примерно 13 А — это расчётный ток нагрузки в данном упрощённом примере, а не готовый номинал автоматического выключателя. Далее необходимо определить параметры питающей линии и подобрать аппарат защиты с учётом требований к защите проводников и конкретной электроустановки.

Почему нельзя выбирать автомат только по мощности прибора

Распространённая ошибка — посмотреть на мощность оборудования и сразу назначить автоматический выключатель на 16, 25 или 32 А.

Автоматический выключатель предназначен для защиты электрической цепи от сверхтока. Поэтому автомат и защищаемая им проводка должны рассматриваться как взаимосвязанные элементы.

При выборе учитывают:
✓ расчётный ток нагрузки;
✓ материал и сечение проводников;
✓ допустимый длительный ток линии;
✓ способ и условия прокладки кабеля;
✓ температурные условия;
✓ характеристику автоматического выключателя;
✓ требуемую отключающую способность;
✓ требования производителя подключаемого оборудования.
Опасная ошибка: увеличивать номинал автоматического выключателя только потому, что установленный автомат периодически отключается. Сначала необходимо определить причину отключения и убедиться, что сама линия рассчитана на соответствующую нагрузку.

Автомат, УЗО и дифавтомат — в чём разница

Аппарат
Основная функция
Что важно понимать
Автоматический выключатель
Защищает цепь от сверхтока — перегрузки и короткого замыкания
Не заменяет дифференциальную защиту там, где она требуется
УДТ / УЗО
Реагирует на дифференциальный ток
УДТ без встроенной защиты от сверхтока применяется совместно с соответствующей защитой цепи
Дифавтомат
Совмещает дифференциальную защиту и защиту от сверхтока
Позволяет реализовать обе функции для групповой линии одним аппаратом

Дифференциальная защита и УЗО 30 мА

В современных жилых электроустановках дифференциальная защита является важной частью системы электробезопасности. Для бытовых розеточных линий применяются УДТ с номинальным отключающим дифференциальным током не более 30 мА в случаях, предусмотренных действующими требованиями.

Дополнительные требования действуют для ванных и душевых помещений, наружных цепей и других условий повышенного риска. Поэтому схему дифференциальной защиты проектируют для конкретного объекта.

Нужно ли отдельное УЗО на каждую линию?

Не обязательно. Возможны различные схемы. Например, несколько групповых линий могут находиться под одним УДТ, если выбранная схема обеспечивает необходимую защиту и соответствует требованиям проекта.

При этом использование отдельных дифавтоматов для групповых линий часто удобно с точки зрения локализации неисправности: проблема в одной цепи не приводит к отключению всех групп, подключённых через общее УДТ.

Важно: правило «одно УЗО на каждую линию» нельзя считать универсальным. Архитектура защиты зависит от количества групп, схемы электроснабжения, необходимой селективности и особенностей объекта.

Этап 3. Составляем схему электрощита

После определения нагрузок, групповых линий и аппаратов защиты составляют схему будущего электрощита. Она позволяет заранее определить назначение каждого аппарата, взаимосвязь элементов и последовательность распределения электроэнергии по группам.

Пример схемы электрощита с автоматическими выключателями, УЗО и распределением групповых линий
Пример схемы электрощита. Конкретная схема и номиналы аппаратов определяются расчётом для конкретного объекта.
На схеме указывают:
✓ параметры ввода и электроснабжения объекта;
✓ вводные аппараты;
✓ групповые линии;
✓ автоматические выключатели;
✓ УДТ или дифавтоматы;
✓ номиналы аппаратов;
✓ параметры кабельных линий;
✓ N- и PE-проводники;
✓ дополнительную автоматику и устройства управления.
Схема электрощита должна быть результатом расчёта. Красиво расположенные на DIN-рейке аппараты сами по себе ещё не означают, что электрическая схема выполнена правильно.

Этап 4. Выбираем размер электрощита

После составления схемы можно определить необходимое количество модульных мест. Для стандартного модульного оборудования ширина одного модуля составляет примерно 17,5 мм.

При этом выбирать корпус точно по количеству уже запланированных модулей нецелесообразно. Необходимо учитывать внутреннюю компоновку, размещение шин и соединений, удобство монтажа, а также резерв для возможного расширения системы.

Практический совет: свободные модульные места лучше предусмотреть ещё на стадии проектирования. Это упростит последующее добавление новых линий, автоматики или оборудования.

Этап 5. Выбираем место установки электрощита

Щит должен быть доступен для эксплуатации, осмотра и обслуживания. При выборе места учитывают условия окружающей среды, возможность безопасного доступа, конструкцию стены, тип корпуса и требования к конкретной электроустановке.

Высота и конкретное расположение щита определяются с учётом проекта, назначения помещения, требований к оборудованию и действующих правил. Поэтому универсальные размеры нельзя автоматически переносить с одного объекта на другой.

Этап 6. Компоновка оборудования внутри щита

Модульные аппараты устанавливают на DIN-рейках в соответствии с разработанной схемой. Компоновка должна оставаться понятной не только специалисту, который собирал щит, но и электрику, который будет обслуживать его в дальнейшем.

Грамотная компоновка предусматривает:
✓ логичное расположение аппаратов;
✓ маркировку групповых линий;
✓ правильную организацию N и PE;
✓ аккуратную прокладку проводников;
✓ доступ к аппаратам и соединениям;
✓ возможность обслуживания;
✓ соответствие фактической сборки электрической схеме.

Почему важно правильно разделять N и PE

Рабочий нулевой проводник N и защитный проводник PE выполняют разные функции. Их организация и соединение зависят от системы заземления и схемы электроустановки.

Особенно критичны ошибки в цепях после УДТ. Неправильное объединение нулевых проводников различных групп может приводить к некорректной работе дифференциальной защиты.

Для чего нужны соединительные шины — гребёнки

Соединительные шины позволяют организовать распределение питания между совместимыми модульными аппаратами и сделать внутренний монтаж щита более структурированным.

При этом гребёнка не является универсальной деталью для любого автомата. Необходимо учитывать тип аппаратов, число полюсов, шаг, номинальный ток и совместимость компонентов.

Отдельная линия для электрического тёплого пола

При проектировании электрощита отдельно рассматривают системы электрического обогрева. Мощность нагревательного кабеля или нагревательных матов известна заранее, поэтому можно определить суммарную установленную мощность подключаемых зон.

Pобщ = P1 + P2 + P3 + ...

После определения суммарной мощности рассчитывают ток нагрузки, проверяют параметры питающей линии и выбирают соответствующую защиту. Одновременно необходимо учитывать допустимую нагрузку установленного терморегулятора.

Для линии электрического тёплого пола проверяют:
✓ суммарную установленную мощность нагревательных секций;
✓ расчётный ток;
✓ параметры питающего кабеля;
✓ автоматическую защиту линии;
✓ необходимую дифференциальную защиту;
✓ допустимую нагрузку терморегулятора;
✓ требования производителя системы электрического обогрева.

Что делать, если мощность тёплого пола больше возможностей терморегулятора

Нельзя подключать к контактам терморегулятора нагрузку, превышающую допустимые производителем параметры. В зависимости от проекта систему разделяют на несколько зон либо применяют соответствующую схему управления с коммутационным аппаратом, рассчитанным на необходимую нагрузку.

Обратите внимание: номинальный ток терморегулятора, номинал автоматического выключателя и допустимый ток питающего кабеля — это разные параметры. Их нельзя механически приравнивать друг к другу.

Этап 7. Проверка электрощита перед вводом в эксплуатацию

Даже аккуратно собранный электрощит нельзя оценивать только визуально. После завершения монтажа выполняются предусмотренные для конкретной электроустановки проверки и измерения.

Проверяют, в частности:
✓ соответствие фактической сборки проектной схеме;
✓ правильность защитных проводников;
✓ качество электрических соединений;
✓ маркировку линий и аппаратов;
✓ работоспособность аппаратов защиты;
✓ необходимые электрические параметры измерительными приборами;
✓ корректную работу подключённых групп после ввода в эксплуатацию.

7 распространённых ошибок при сборке электрощита

1. Выбирать автомат только по мощности электроприбора.
Аппарат защиты должен соответствовать параметрам защищаемой электрической линии.
2. Увеличивать номинал автомата, если установленный автомат отключается.
Сначала необходимо установить причину отключения и проверить нагрузку и параметры линии.
3. Считать, что обычное УЗО заменяет автомат.
УДТ без встроенной защиты от сверхтока выполняет другую защитную функцию.
4. Объединять нулевые проводники разных групп после УЗО.
Это может приводить к неправильной работе дифференциальной защиты.
5. Не предусматривать резерв модульных мест.
Добавление новой линии или автоматики в дальнейшем может потребовать серьёзной переделки щита.
6. Подключать тёплый пол с нагрузкой выше допустимой для терморегулятора.
Коммутационные контакты устройства должны соответствовать подключаемой нагрузке.
7. Полностью копировать чужую схему электрощита.
Мощности, количество групп, параметры кабелей, система заземления и условия эксплуатации у объектов различаются.

Последовательность проектирования электрощита

Шаг 1. Определить параметры электроснабжения объекта.
Шаг 2. Составить перечень электрических нагрузок.
Шаг 3. Разделить электропроводку на групповые линии.
Шаг 4. Рассчитать нагрузки и токи.
Шаг 5. Выбрать проводники и проверить условия их работы.
Шаг 6. Подобрать аппараты защиты.
Шаг 7. Определить схему дифференциальной защиты.
Шаг 8. Составить электрическую схему.
Шаг 9. Рассчитать количество модулей и выбрать корпус с резервом.
Шаг 10. Выполнить монтаж, маркировку, проверки и необходимые измерения.

Частые вопросы

Какой автомат поставить на прибор мощностью 2 кВт?

По одной мощности прибора корректно выбрать автоматический выключатель нельзя. Для простой активной нагрузки 2 кВт при 230 В ток составляет примерно 8,7 А, но номинал защитного аппарата определяют с учётом характеристик защищаемой линии, проводников, условий их прокладки и требований подключаемого оборудования.

Нужно ли добавлять 30% к мощности при выборе автомата?

Универсального правила «прибавить 30% к мощности и по полученному значению выбрать автомат» нет. Аппарат защиты выбирают по условиям конкретной линии, а расчёт электрических нагрузок выполняют по принятой для объекта методике.

Можно ли поставить одно УЗО на несколько автоматов?

Такая схема может применяться. Несколько групповых линий могут находиться под одним УДТ и иметь отдельные автоматические выключатели, если выбранная схема обеспечивает требуемую защиту.

Что лучше — УЗО с автоматом или дифавтомат?

Оба решения применяются в электрощитах. Дифавтомат совмещает защиту от сверхтока и дифференциальную защиту в одном аппарате. При использовании УДТ и автоматического выключателя эти функции реализуются отдельными устройствами. Выбор зависит от схемы, количества модульных мест и требований проекта.

Нужна ли отдельная линия для электрического тёплого пола?

Решение принимается при проектировании с учётом суммарной мощности нагревательных секций, расчётного тока, количества зон, параметров терморегулятора, питающей линии и требований производителя оборудования. Для значительных стационарных нагрузок выделенная линия часто является практически целесообразным решением.

Можно ли самостоятельно собрать электрощит?

Понимать устройство собственного электрощита полезно, однако практическая сборка и подключение требуют знания правил устройства электроустановок, расчётов и методов электрических измерений. Ошибка в щите может создать опасность поражения электрическим током или пожара, поэтому такие работы следует выполнять квалифицированному специалисту.

Вывод

Надёжный электрощит начинается с расчёта и схемы, а не с набора автоматических выключателей.

Сначала необходимо определить нагрузки, сформировать групповые линии, рассчитать токи, выбрать проводники и только после этого подбирать автоматические выключатели, УДТ, дифавтоматы и остальные аппараты.

Для электрического тёплого пола дополнительно учитывают суммарную мощность нагревательных секций, расчётный ток, параметры линии и допустимую нагрузку терморегулятора.

После сборки электроустановка должна пройти необходимые проверки и измерения. Именно комплексный подход — расчёт, схема, правильно выбранная защита, качественный монтаж и проверка — определяет безопасность и надёжность электрощита.
