Саморегулирующийся греющий кабель используют для защиты водопроводных и канализационных труб от замерзания, обогрева кровли, желобов и водостоков, резервуаров и других инженерных систем.
Внутри саморегулирующегося кабеля находится специальная проводящая полимерная матрица. На холодном участке кабель выделяет больше тепла, а на более тёплом — меньше. Причём изменение происходит локально: разные участки одного кабеля могут работать с разной теплоотдачей.
Но слово «саморегулирующийся» иногда понимают неправильно. Такой кабель не следует воспринимать как устройство, которое полностью самостоятельно управляет всей системой отопления. Для правильной и экономичной эксплуатации могут потребоваться терморегулятор, датчики, автоматика и правильно рассчитанная электрическая защита.
Что такое саморегулирующийся греющий кабель
Это электрический нагревательный кабель с двумя параллельными токопроводящими жилами, между которыми расположен нагревательный элемент — проводящая полимерная матрица.
В отличие от обычной нагревательной жилы с постоянным электрическим сопротивлением, свойства такой матрицы изменяются в зависимости от её температуры. Благодаря этому меняется и количество выделяемого тепла.
саморегуляция происходит не только для кабеля в целом, а локально по его длине. Поэтому участок, находящийся в холодной зоне, может выделять больше тепла, чем участок того же кабеля в более тёплом месте.

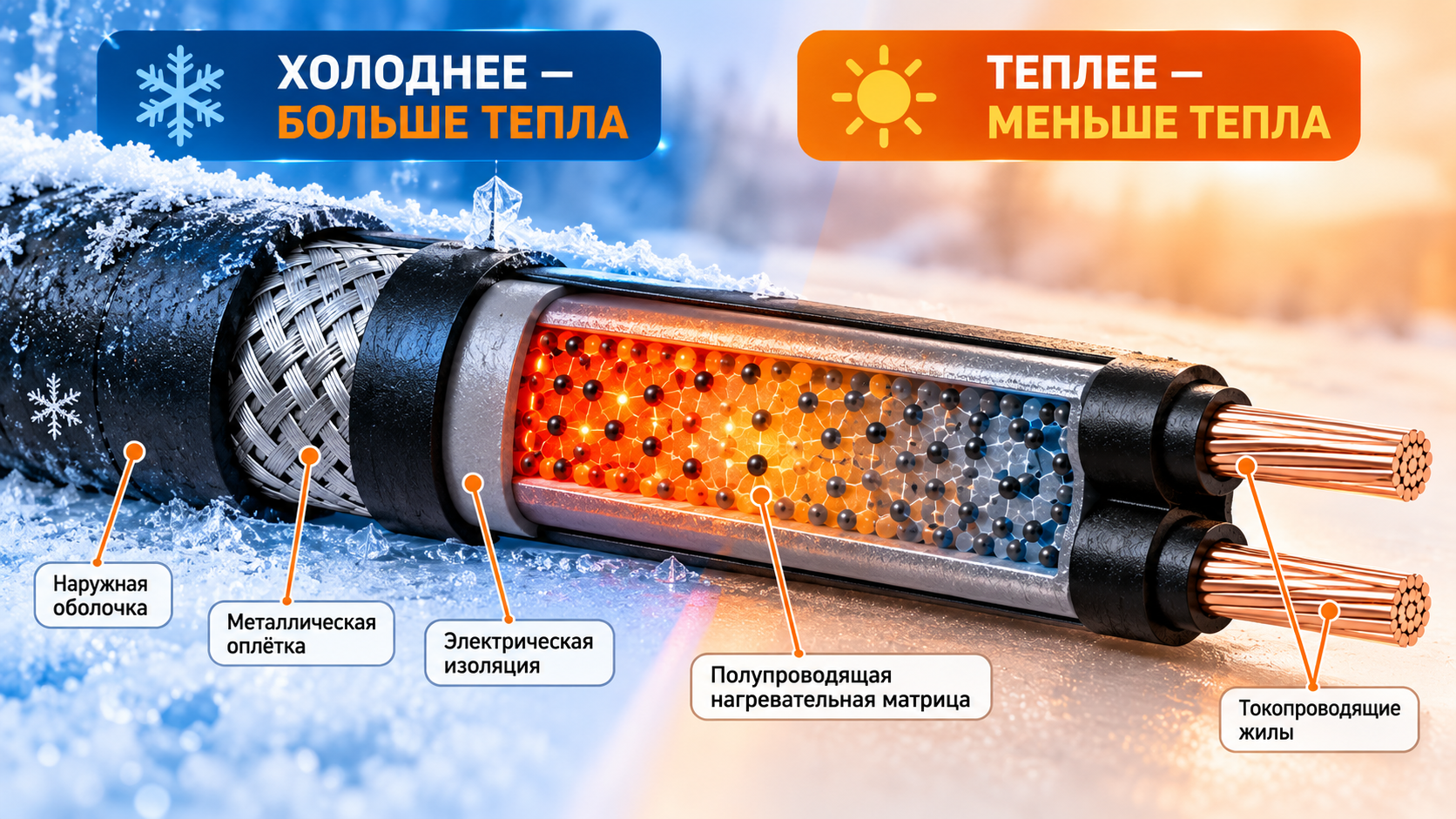

Как устроен саморегулирующийся кабель
Конструкция зависит от производителя и назначения, но типичный саморегулирующийся кабель включает несколько основных элементов:
По ним подаётся электрическое питание.
Располагается между жилами и является нагревательным элементом.
Изолирует токоведущие части кабеля.
Используется для защитного заземления и дополнительной механической защиты.
Её материал выбирается производителем в зависимости от назначения кабеля и условий эксплуатации.
Именно назначение наружной оболочки особенно важно при выборе кабеля для агрессивной среды, наружной установки или размещения непосредственно внутри трубопровода.
Как работает эффект саморегуляции
Принцип работы проще всего представить на одном кабеле, часть которого находится на морозе, а другая — в более тёплом месте.
Проводимость матрицы возрастает, через неё проходит больший ток и увеличивается тепловыделение.
Проводимость матрицы снижается, поэтому уменьшаются ток и количество выделяемого тепла.
Получается своеобразная распределённая система: кабель реагирует на температуру вдоль всей своей длины.
Например, водопровод может частично проходить через холодный подвал, затем через стену и дальше по улице. Температурные условия на этих участках различаются — и саморегулирующийся кабель способен изменять тепловыделение соответственно локальным условиям.
Саморегулирующийся кабель сам включается и выключается?
Саморегуляция означает изменение тепловыделения кабеля в зависимости от температуры. Это не следует путать с автоматическим физическим отключением кабеля от электросети.
Поэтому утверждение «саморегулирующийся кабель вообще не нуждается в управлении» слишком упрощённое.
Для снижения ненужного энергопотребления и управления системой могут применяться терморегуляторы, датчики температуры, а в системах снеготаяния и антиобледенения — специализированная автоматика, учитывающая не только температуру, но и наличие влаги или осадков.
Что означает мощность 10, 16, 24, 30 или 40 Вт/м
Мощность саморегулирующегося кабеля обычно указывается в ваттах на погонный метр — Вт/м.
Но здесь есть принципиальная особенность: для саморегулирующегося кабеля нельзя рассматривать указанную мощность как неизменную величину при любой температуре.
Она может быть приведена для определённой температуры и определённого способа установки. Поэтому два кабеля с похожей маркировкой нельзя корректно сравнивать только по крупной надписи «Вт/м».
Чем холоднее матрица, тем выше может быть тепловыделение. По мере прогрева кабеля оно снижается.
Какую мощность греющего кабеля выбрать
Универсального правила «для трубы нужен кабель X Вт/м» не существует. Необходимая мощность должна соответствовать теплопотерям конкретной системы.
При подборе для трубопровода учитывают:
- наружный диаметр трубы;
- материал трубы;
- минимальную температуру окружающей среды;
- необходимую температуру внутри трубы;
- толщину и материал теплоизоляции;
- расположение трубы — помещение, улица, грунт;
- ветровое воздействие;
- длину трассы;
- способ установки кабеля.
Главная задача расчёта — чтобы система могла компенсировать теплопотери трубы при расчётных условиях.

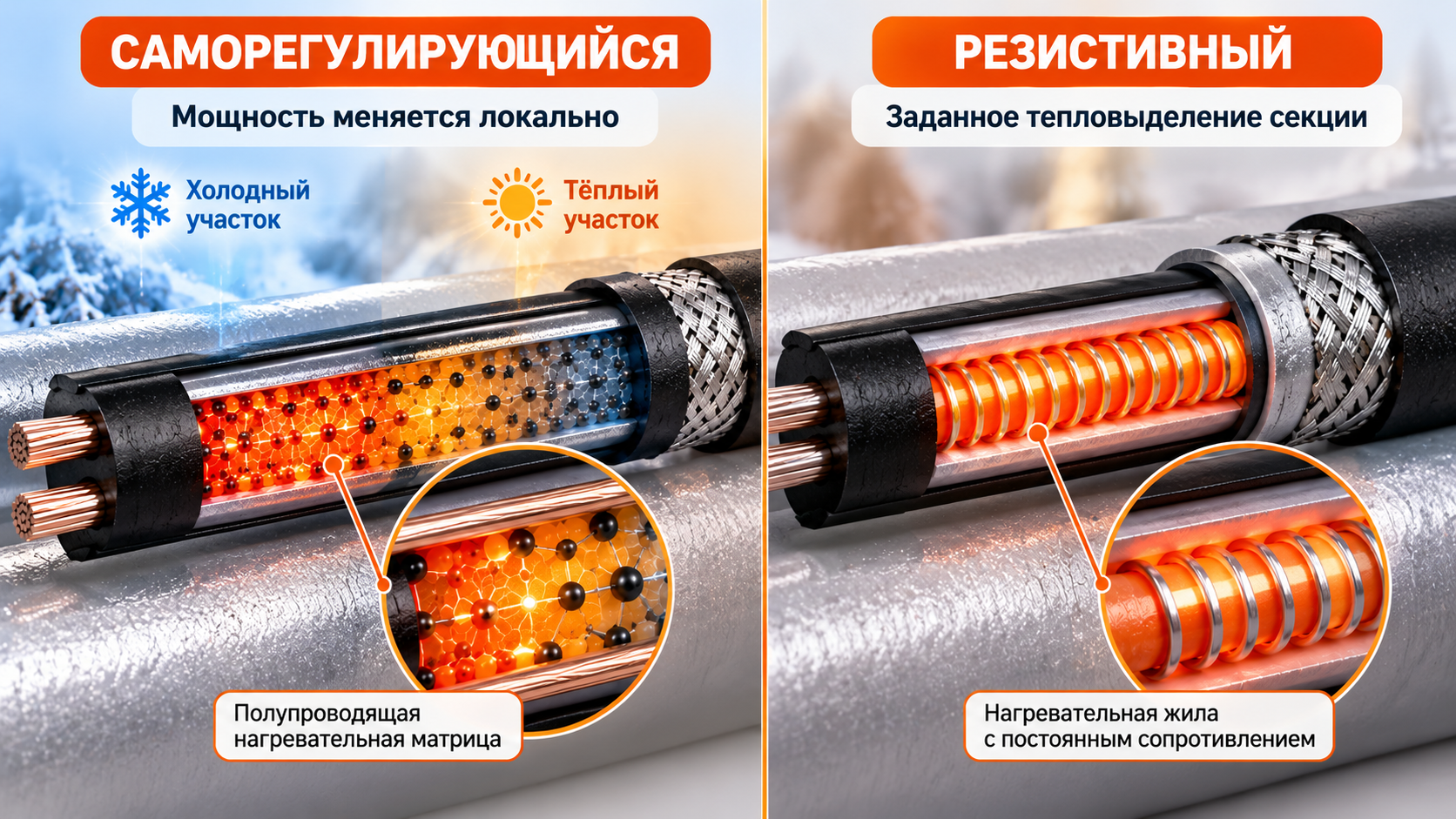

Саморегулирующийся или резистивный кабель — в чём разница
|
Параметр
|
Саморегулирующийся
|
Резистивный
|
|---|---|---|
|
Принцип нагрева
|
Мощность меняется в зависимости от температуры участка
|
Тепловыделение определяется конструкцией нагревательной секции
|
|
Локальная реакция на температуру
|
Да
|
Нет такой локальной саморегуляции
|
|
Изменение длины
|
Многие модели можно отрезать по требуемой длине в допустимых производителем пределах
|
Готовую резистивную секцию обычно нельзя произвольно укорачивать
|
|
Переменные температурные условия
|
Хорошо подходит для неоднородных условий
|
Требует более строгого соблюдения проектных условий
|
|
Автоматика
|
Может быть необходима или целесообразна
|
Как правило, является важной частью системы управления
|
Нельзя сказать, что саморегулирующийся кабель всегда лучше резистивного. Это разные технологии. Выбор зависит от назначения системы, условий эксплуатации, требуемой мощности, длины трассы и проекта.
Где применяют саморегулирующийся греющий кабель
1. Защита водопроводных труб от замерзания
Одна из самых распространённых задач. Кабель компенсирует теплопотери трубопровода и помогает поддерживать температуру воды выше точки замерзания.
Особенно актуально это для труб, проходящих по неотапливаемым помещениям, под домом, через холодные технические зоны или по улице.
2. Обогрев канализационных труб
Кабель может использоваться для защиты участков канализации, подверженных промерзанию. Однако сначала необходимо разобраться с причиной проблемы: глубиной прокладки, уклоном, теплоизоляцией и условиями эксплуатации.
Греющий кабель не должен становиться способом компенсации серьёзных ошибок проектирования канализационной системы.
3. Кровля, желоба и водостоки
В системах антиобледенения кабель прокладывают в критических местах, где необходимо обеспечить путь для отвода талой воды: в желобах, водосточных трубах, ендовах и других проблемных зонах кровли.
Задача такой системы — не «обогреть всю зиму крышу», а обеспечить контролируемое таяние и отвод воды при условиях, способствующих образованию наледи.
4. Резервуары и технологические трубопроводы
В промышленности и на коммерческих объектах кабельный электрообогрев используют не только против замерзания, но и для поддержания необходимой температуры продукта или технологической среды.
Такие системы требуют отдельного теплотехнического и электрического расчёта.

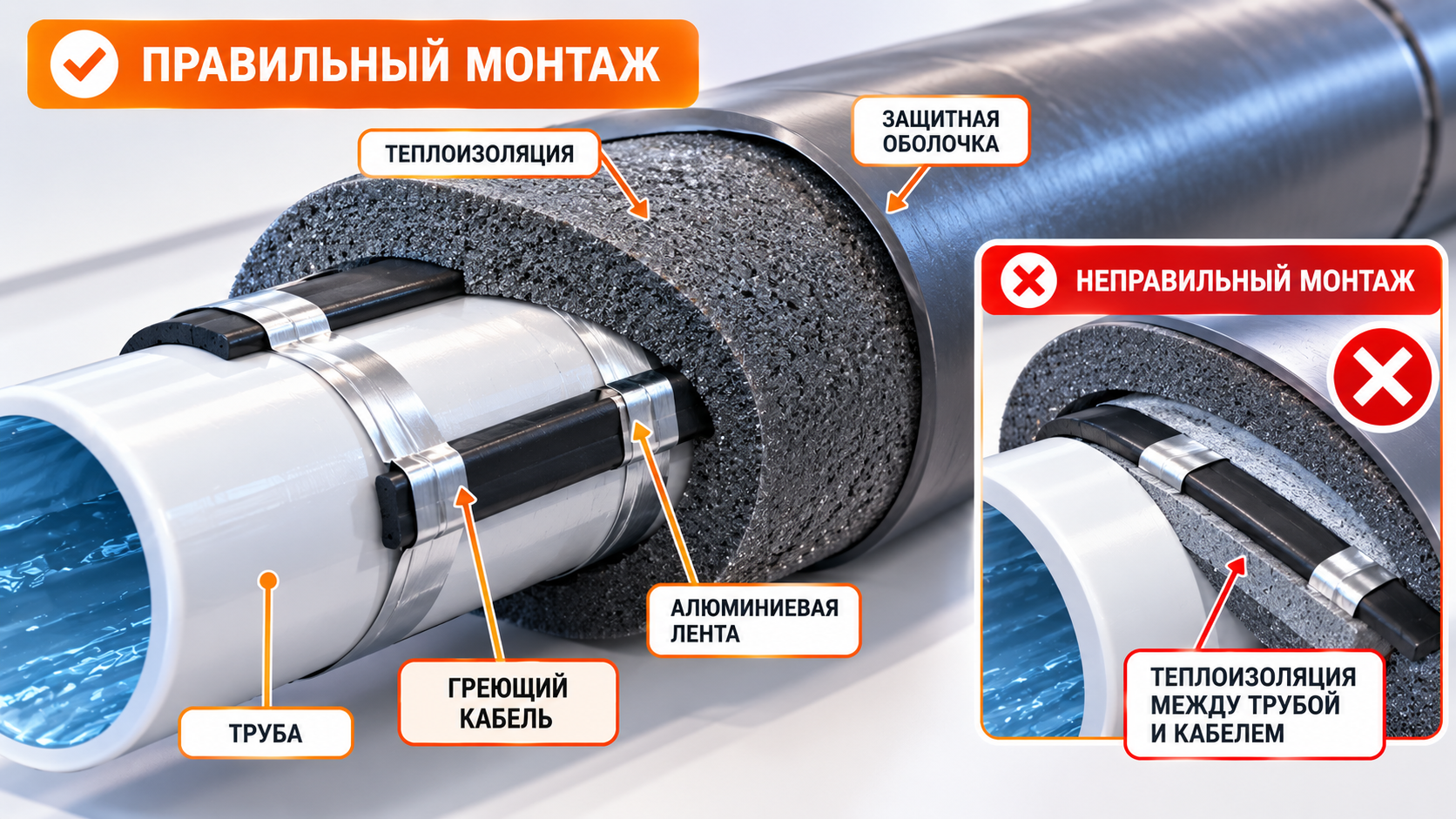

Монтаж греющего кабеля снаружи трубы
При наружном монтаже кабель располагают непосредственно на поверхности трубы в соответствии со схемой, предусмотренной проектом и инструкцией производителя.
То есть теплоизоляция должна находиться снаружи греющего кабеля и трубы. Укладывать теплоизоляционный материал между кабелем и обогреваемой трубой неправильно: это ухудшает передачу тепла к трубопроводу.
На пластиковых трубах для улучшения распределения тепла может применяться алюминиевая лента — конкретная технология монтажа определяется инструкцией производителя выбранной системы.
Можно ли установить греющий кабель внутрь водопроводной трубы
Такой способ существует и может быть полезен, когда наружная поверхность трубы недоступна или наружный монтаж затруднён.
Нужно использовать изделие, для которого производитель прямо допускает такой способ установки. Если речь идёт о питьевой воде, необходимо отдельно проверить назначение кабеля, материал его наружной оболочки и документы производителя для контакта с питьевой водой.
Ввод кабеля выполняется через специальный герметичный узел. Он должен обеспечивать герметичность трубопровода и не повреждать оболочку кабеля.
Нельзя выбирать обычный наружный саморегулирующийся кабель только потому, что он физически помещается внутрь трубы.
Можно ли резать саморегулирующийся кабель
Для многих моделей — да. Параллельная конструкция позволяет отрезать требуемую длину в пределах, разрешённых производителем, а затем выполнить подключение и концевую заделку соответствующими комплектующими.
Это одно из существенных практических отличий от готовых резистивных нагревательных секций.
У каждой модели существует допустимая длина цепи, которая определяется производителем.
Почему существует максимальная длина греющего кабеля
Одна из частых ошибок — взять мощность, например 30 Вт/м, умножить её на длину и только по полученной номинальной мощности выбрать автоматический выключатель.
Для саморегулирующегося кабеля этого недостаточно.
При холодном запуске электрические характеристики системы отличаются от характеристик уже прогретого кабеля. Поэтому производители приводят таблицы максимальной длины цепи в зависимости от:
- конкретной модели кабеля;
- температуры включения;
- напряжения;
- номинала и характеристики автоматического выключателя;
- условий применения.
Для одной модели допустимая длина может быть существенно меньше или больше, чем для другой. Проверять нужно технический паспорт конкретного кабеля.

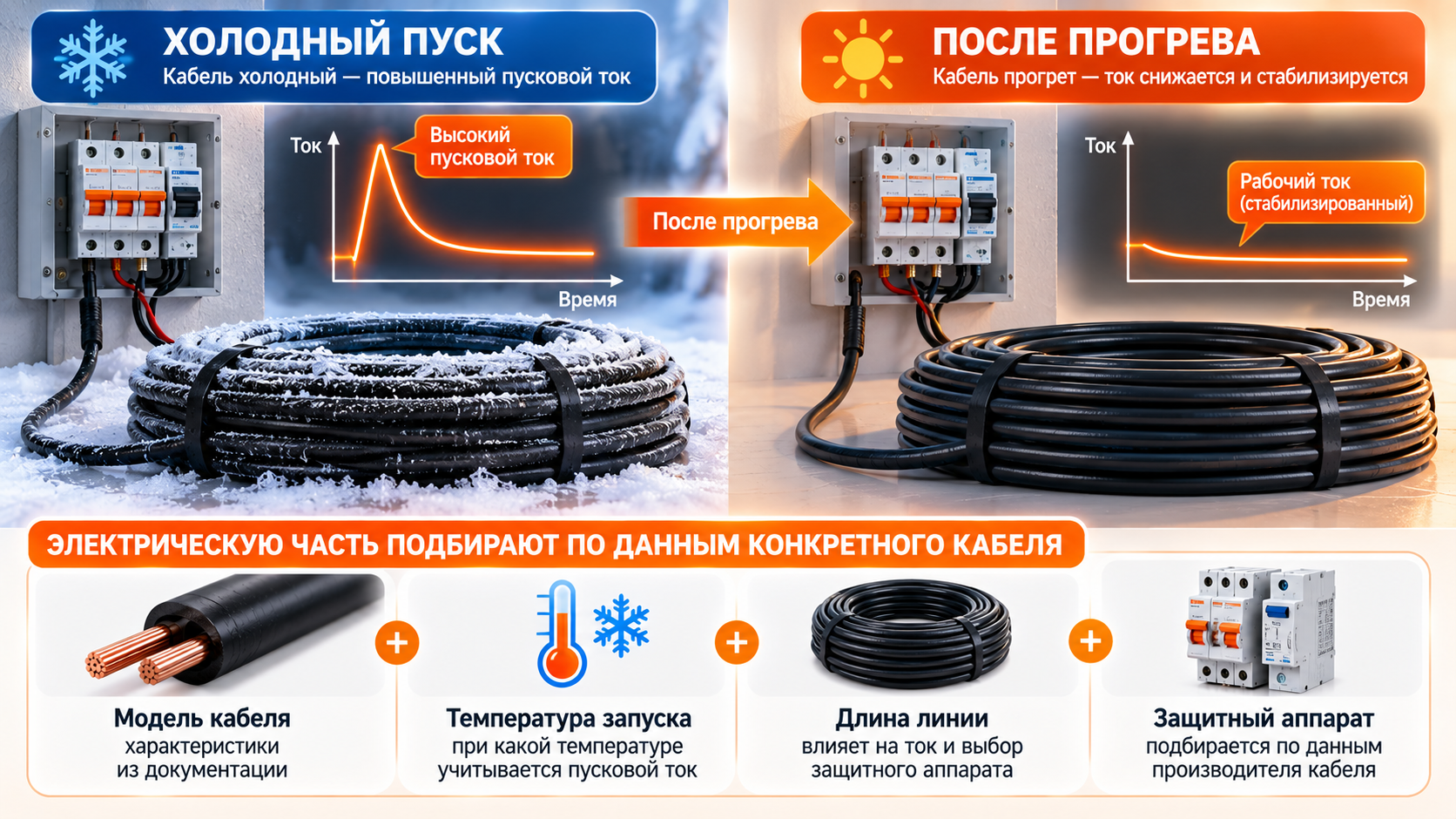

Что такое пусковой ток саморегулирующегося кабеля
Холодная полимерная матрица имеет более высокую проводимость. Поэтому при включении холодного кабеля ток может быть заметно выше тока после его прогрева.
Именно это явление необходимо учитывать при проектировании длинных линий, выборе защитной аппаратуры и разделении большой системы на отдельные группы.
Нужен ли терморегулятор
Саморегуляция кабеля и управление всей системой — разные вещи.
Если кабель постоянно подключён к сети, он может продолжать потреблять электроэнергию и при относительно тёплых условиях, хотя его тепловыделение будет снижено.
Поэтому управление позволяет полностью отключать систему тогда, когда обогрев не требуется.
Для труб это может быть термостат с датчиком температуры. Для кровли и водостоков применяются более сложные алгоритмы, поскольку одного факта низкой температуры недостаточно — для образования льда необходима ещё и вода.
Как рассчитать длину и мощность системы
Если кабель прокладывается одной прямой линией вдоль трубы, первоначально его длина будет близка к длине обогреваемого участка плюс технологические участки, предусмотренные проектом.
Если расчётные теплопотери выше тепловой мощности одной нитки, может потребоваться несколько параллельных ниток или другая схема укладки.
Упрощённо установленную мощность можно представить формулой:
L — длина кабеля, м;
q — тепловыделение кабеля при этих условиях, Вт/м.
Но для саморегулирующегося кабеля значение q зависит от температуры и условий установки. Поэтому эта формула удобна для понимания общей мощности, но не заменяет расчёт теплопотерь и техническую документацию производителя.
Почему теплоизоляция трубы так важна
Греющий кабель не должен бессмысленно нагревать окружающий воздух. Его задача — компенсировать теплопотери трубопровода.
Хорошая теплоизоляция снижает теплопотери и, соответственно, требуемую тепловую мощность системы.
сначала оценивают трубу, температуру окружающей среды и теплоизоляцию, а уже затем подбирают греющий кабель. Выбирать мощный кабель вместо нормальной теплоизоляции — обычно неправильный подход.
Типичные ошибки при выборе и монтаже
Без учёта температуры, диаметра трубы, теплоизоляции и теплопотерь.
Для внутреннего монтажа необходимо изделие, предназначенное производителем для таких условий.
Значительная часть тепла уходит в окружающую среду.
Кабель регулирует тепловыделение, но это не означает полноценное автоматическое управление системой.
Выбор электрической защиты только по простой формуле номинальной мощности может привести к неправильному проектному решению.
Максимальную длину необходимо брать из технических данных конкретного кабеля.
Подключение, герметизация и концевая муфта должны выполняться с соблюдением технологии производителя.
Как выбрать саморегулирующийся греющий кабель
Перед покупкой желательно ответить минимум на следующие вопросы:
- Что необходимо обогревать — трубу, водосток, кровлю, резервуар?
- Где будет находиться кабель?
- Какая минимальная температура возможна на объекте?
- Какие размеры обогреваемой конструкции?
- Есть ли теплоизоляция и какой она толщины?
- Какая длина трассы?
- Нужен наружный или внутренний монтаж?
- Если кабель устанавливается внутрь трубы — какая среда находится в ней?
- Как будет управляться система?
- Какова допустимая длина цепи выбранной модели?
Чем точнее известны эти данные, тем меньше вероятность купить кабель с недостаточной или неоправданно высокой мощностью.
Саморегулирующийся кабель для Новосибирска и области
Для Новосибирска и Новосибирской области особенно важно подбирать систему не только по назначению кабеля, но и по реальным зимним условиям эксплуатации.
При наружной прокладке труб необходимо учитывать расчётную температуру, теплоизоляцию, диаметр трубопровода и длину трассы. Для кровли и водостоков дополнительно важны геометрия кровли, количество желобов и водосточных труб, расположение ендов и пути отвода талой воды.
Поэтому два внешне похожих объекта могут требовать совершенно разной длины кабеля, установленной мощности и схемы управления.
Частые вопросы
Нужно ли отключать саморегулирующийся кабель летом?
Саморегуляция уменьшает тепловыделение при повышении температуры, но не заменяет отключение питания. Если обогрев в тёплый период не нужен, система управления может полностью отключать кабель.
Может ли саморегулирующийся кабель перегореть?
Саморегуляция существенно снижает риск локального перегрева, но кабель остаётся электротехническим изделием. Срок службы и надёжность зависят от правильного выбора, условий эксплуатации, качества соединений и соблюдения требований производителя.
Можно ли укоротить саморегулирующийся кабель?
Многие модели допускают отрезание по необходимой длине. После этого требуется правильно выполнить подключение и концевую герметизацию. Возможность резки и допустимые длины нужно проверять по документации конкретного изделия.
Можно ли соединить два куска кабеля?
Для некоторых систем производители предусматривают специальные соединительные комплекты. Самодельное соединение без предусмотренной технологии использовать не следует.
Можно ли прокладывать кабель внутри трубы с питьевой водой?
Только если конкретный кабель предназначен производителем для внутренней установки и его характеристики и документы допускают использование в соответствующей среде. Сам факт того, что кабель является саморегулирующимся, такого разрешения не даёт.
Какой кабель лучше — 16, 24, 30 или 40 Вт/м?
Более высокая мощность сама по себе не означает, что кабель лучше. Требуемое тепловыделение определяется теплопотерями конкретного объекта и условиями эксплуатации.
Нужен ли автомат и защитное отключение?
Система кабельного электрообогрева должна иметь электрическую защиту, соответствующую схеме, условиям эксплуатации и требованиям производителя оборудования. Номиналы защитных аппаратов нельзя корректно выбирать только по длине кабеля или его мощности в Вт/м.
Главное о саморегулирующемся кабеле
- кабель изменяет тепловыделение в зависимости от локальной температуры;
- разные участки одного кабеля могут работать с разной теплоотдачей;
- саморегуляция не означает автоматическое отключение питания;
- мощность в Вт/м нужно рассматривать вместе с температурой, при которой она указана;
- кабель подбирают по теплопотерям объекта, а не только по длине трубы;
- для установки внутрь водопровода нужен специально предназначенный для этого кабель;
- максимальная длина линии зависит от конкретной модели и условий холодного пуска;
- теплоизоляция является важной частью системы защиты труб от замерзания;
- для больших и ответственных объектов необходим полноценный инженерный расчёт.
Правильно подобранный саморегулирующийся кабель — это не просто несколько метров нагревательного элемента. Это часть системы, в которую входят сам кабель, теплоизоляция или конструкция обогреваемого объекта, соединительные элементы, электрическая защита и, при необходимости, автоматика.
Поэтому начинать подбор лучше не с вопроса «сколько ватт на метр купить», а с описания задачи: что именно нужно защитить от замерзания, при какой температуре и в каких условиях будет работать система.
