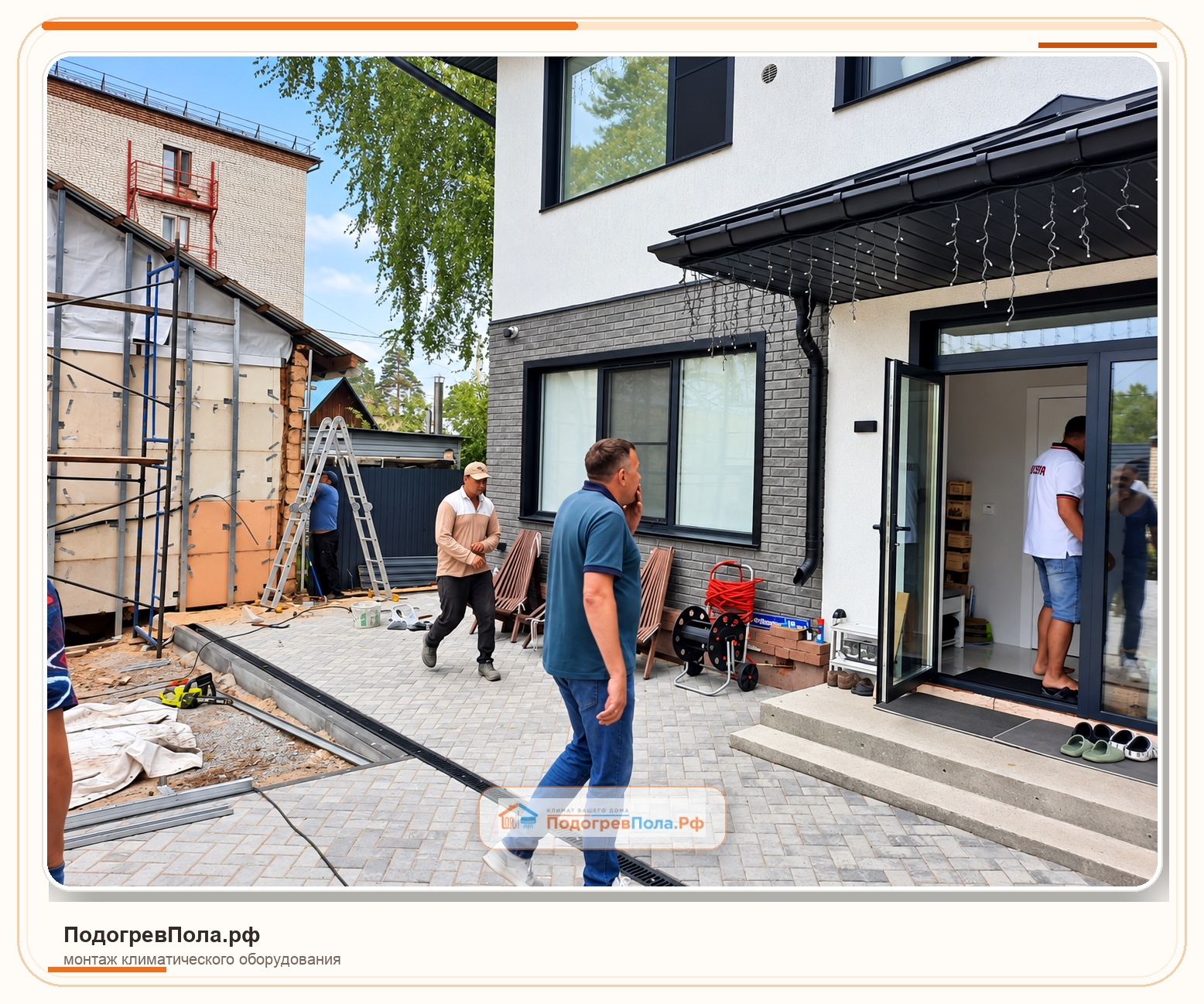

На объекте в поселке Кудряши Новосибирской области выполнили сразу две системы электрического обогрева: антиобледенение двух входных групп и защиту водостоков от замерзания. Для этих задач применили разные типы греющего кабеля, поскольку условия работы крыльца и водосточной системы отличаются.
В ступенях и площадках входных групп смонтировали зонально-резистивный греющий кабель RIM СНК-40 мощностью 40 Вт/м. Для водосточной системы использовали саморегулирующийся Grandeks 30-2CR, UF мощностью 30 Вт/м — экранированный кабель с наружной оболочкой, рассчитанной на воздействие ультрафиолета.
Обогрев крыльца и водостоков в Кудряшах
Зимой на входной группе снег может подтаивать, а затем снова замерзать. В результате на ступенях и площадках появляется наледь. На водосточной системе возникает другая проблема: талая вода должна беспрепятственно пройти от кровли до места сброса, но при отрицательной температуре желоба и водосточные трубы могут обмерзать.
Поэтому на объекте сделали две самостоятельные системы. Для открытых площадок нужен равномерный обогрев поверхности с расчетной мощностью на квадратный метр, а для водостоков — кабель, который можно проложить непосредственно по пути движения талой воды.

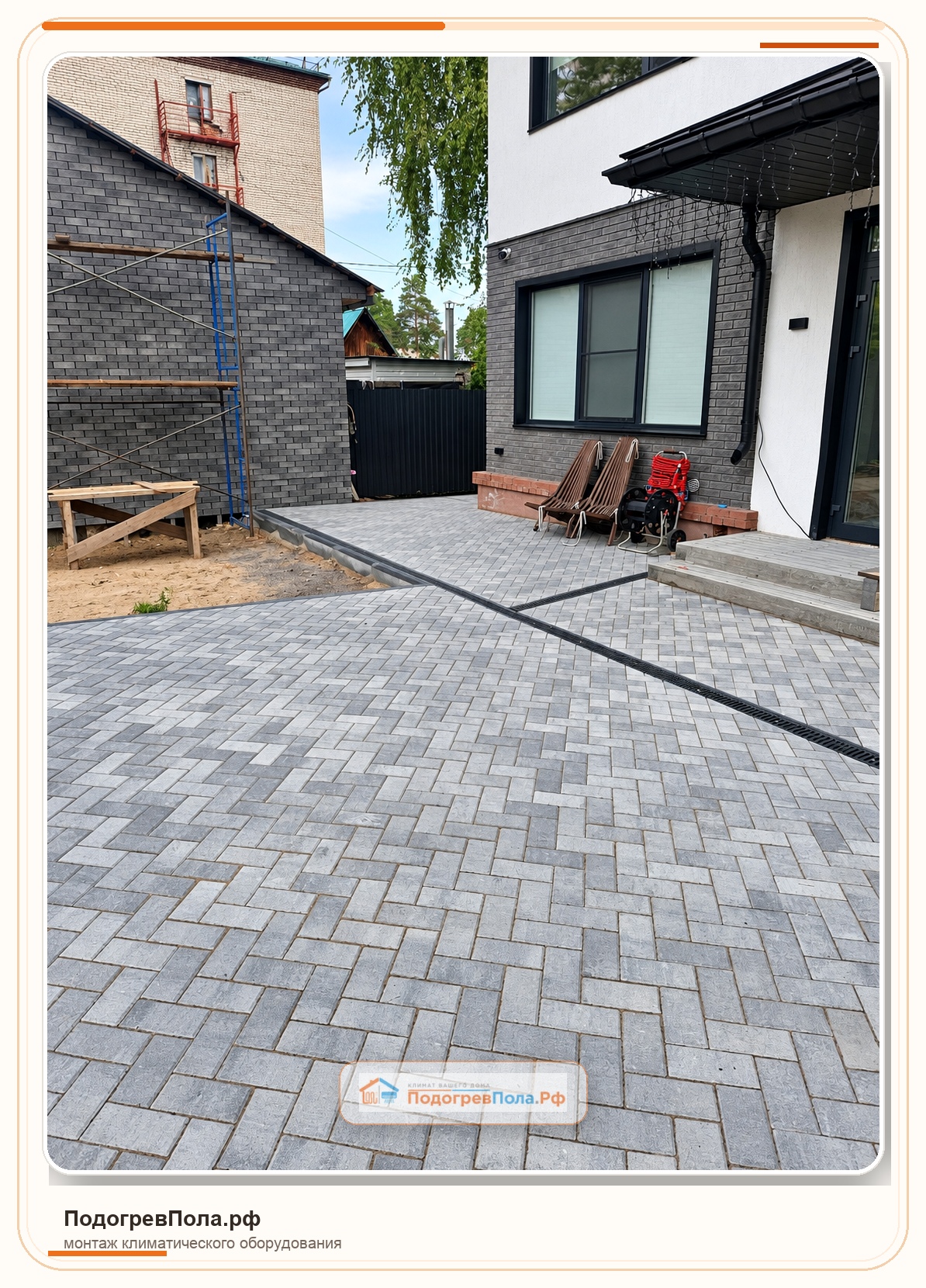

Обогрев двух входных групп кабелем RIM СНК-40

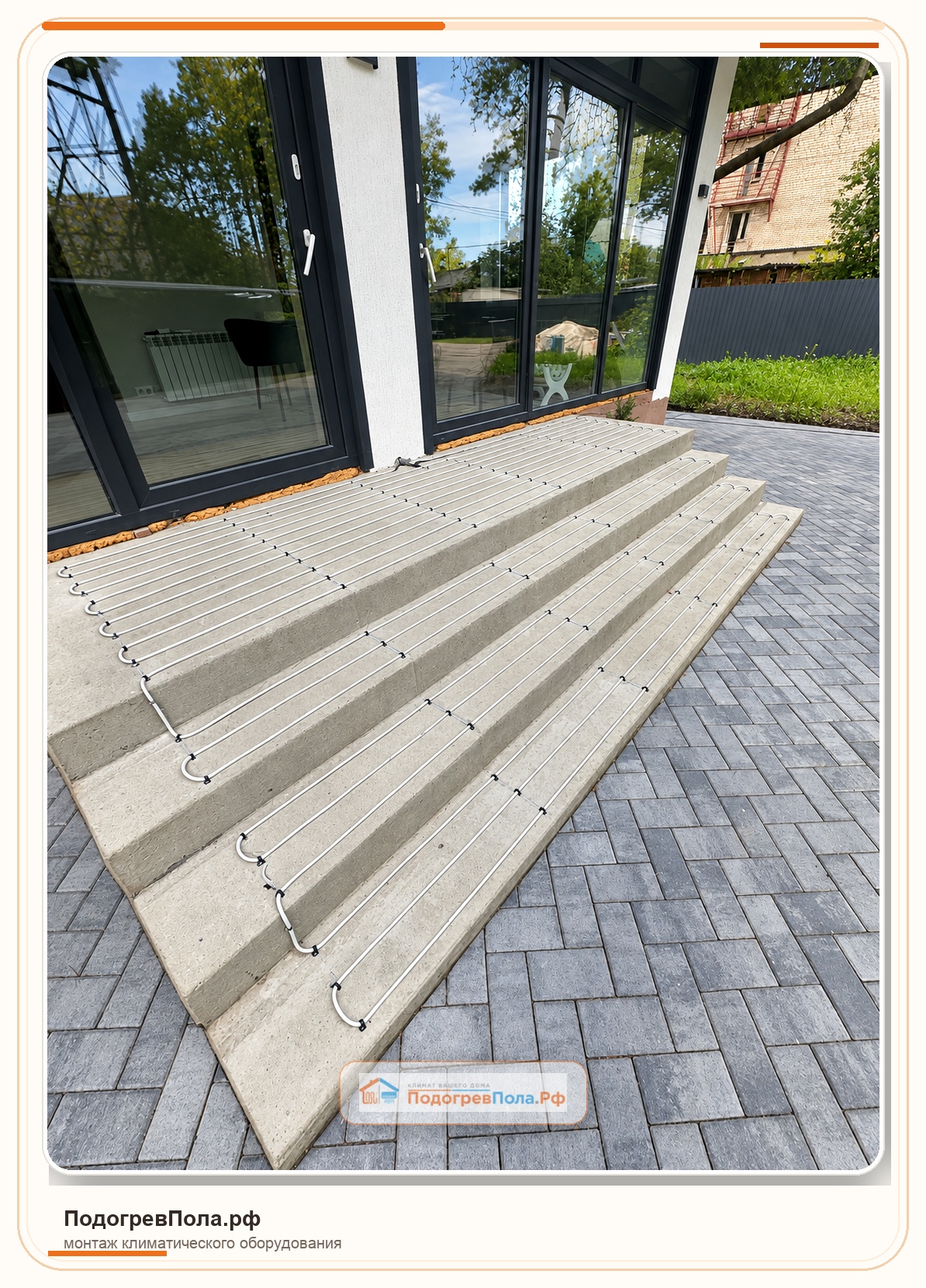

Для защиты крыльца и ступеней от образования наледи применили греющий кабель RIM СНК-40 мощностью 40 Вт/м.
Это зонально-резистивный кабель постоянной мощности. В отличие от саморегулирующегося кабеля, его тепловыделение не уменьшается автоматически при повышении температуры окружающей среды. Поэтому для такой системы особенно важны правильный расчет шага укладки и автоматическое управление обогревом.

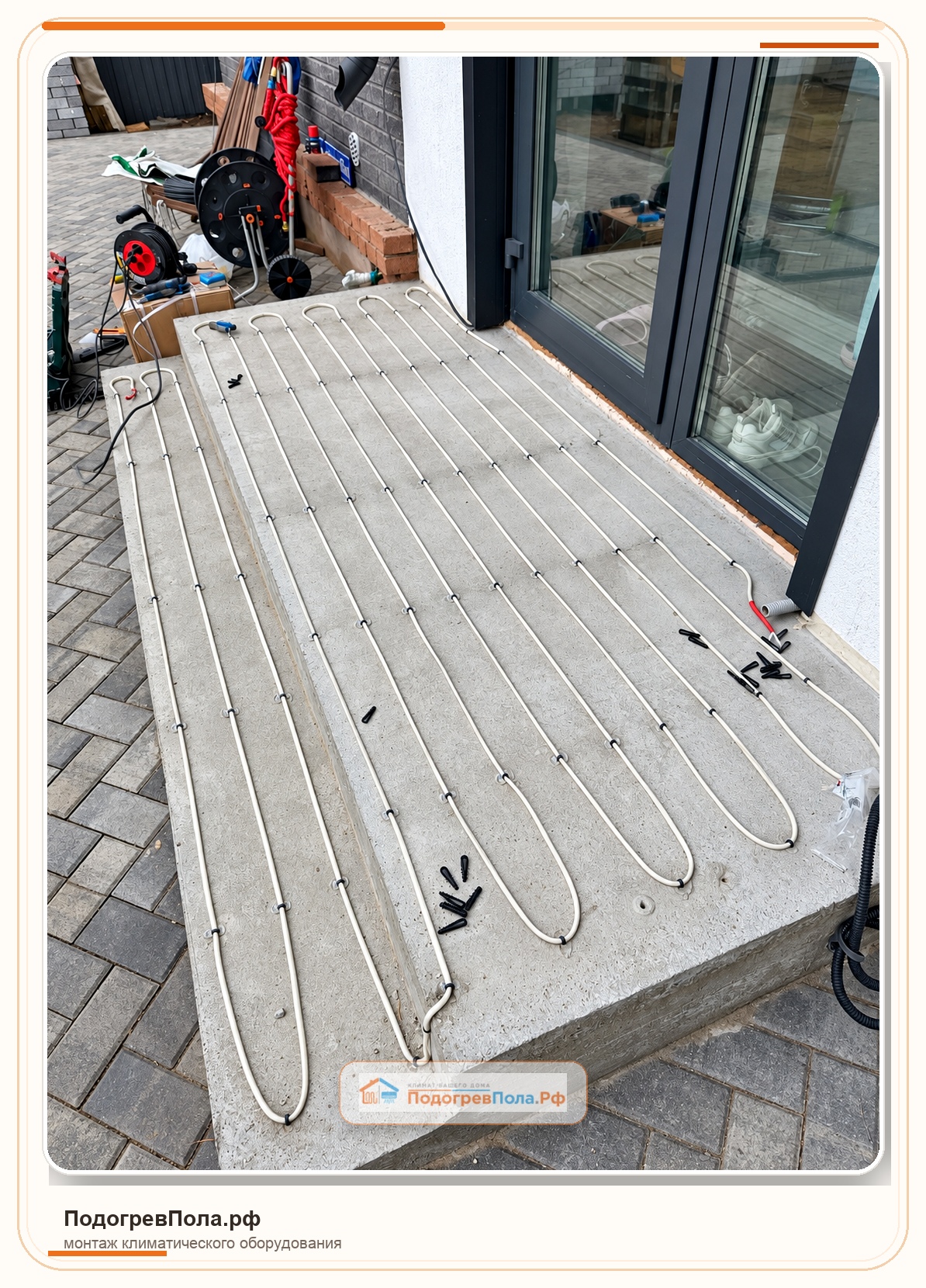

Кабель распределяется по обогреваемой площади таким образом, чтобы получить необходимую установленную мощность на квадратный метр и максимально равномерно прогревать поверхность.
Линейная мощность кабеля составляет 40 Вт/м. Это позволяет проектировать системы снеготаяния и антиобледенения открытых площадок с требуемой мощностью на квадратный метр. Конкретный шаг укладки определяется расчетом для объекта.
Как работает электрический обогрев ступеней
Нагревательный кабель находится внутри конструкции обогреваемой поверхности. При включении он выделяет тепло и повышает температуру зоны, в которой уложен. Задача системы — создавать условия для таяния снега и уменьшать вероятность образования ледяной корки на поверхности.
При проектировании необходимо учитывать климатические условия, конструкцию ступеней, материал покрытия, площадь обогрева и требуемую удельную мощность. Просто уложить максимально возможное количество кабеля неправильно: система должна быть рассчитана как по мощности, так и по допустимым условиям эксплуатации самого кабеля.
Почему важен шаг укладки
От расстояния между соседними линиями кабеля зависит установленная мощность на квадратный метр и равномерность прогрева поверхности.
Например, при использовании кабеля мощностью 40 Вт/м уменьшение шага увеличивает количество кабеля на квадратный метр, а следовательно — установленную мощность системы. Поэтому раскладку необходимо рассчитывать до начала монтажа.
Автоматическое управление обогревом входной группы
Резистивный кабель самостоятельно не изменяет мощность в зависимости от температуры. Поэтому работу системы необходимо контролировать автоматикой.
На этом объекте управление обогревом входных групп организовано через терморегулятор и температурный датчик. Автоматизация позволяет включать и отключать нагрев в зависимости от заданных условий, а не оставлять кабель постоянно включенным.
Для полноценной системы снеготаяния управление только по температуре не всегда является наиболее точным решением. В профессиональных системах антиобледенения могут применяться контроллеры, учитывающие одновременно температуру и наличие влаги или осадков. Схема автоматики выбирается под конкретный объект.

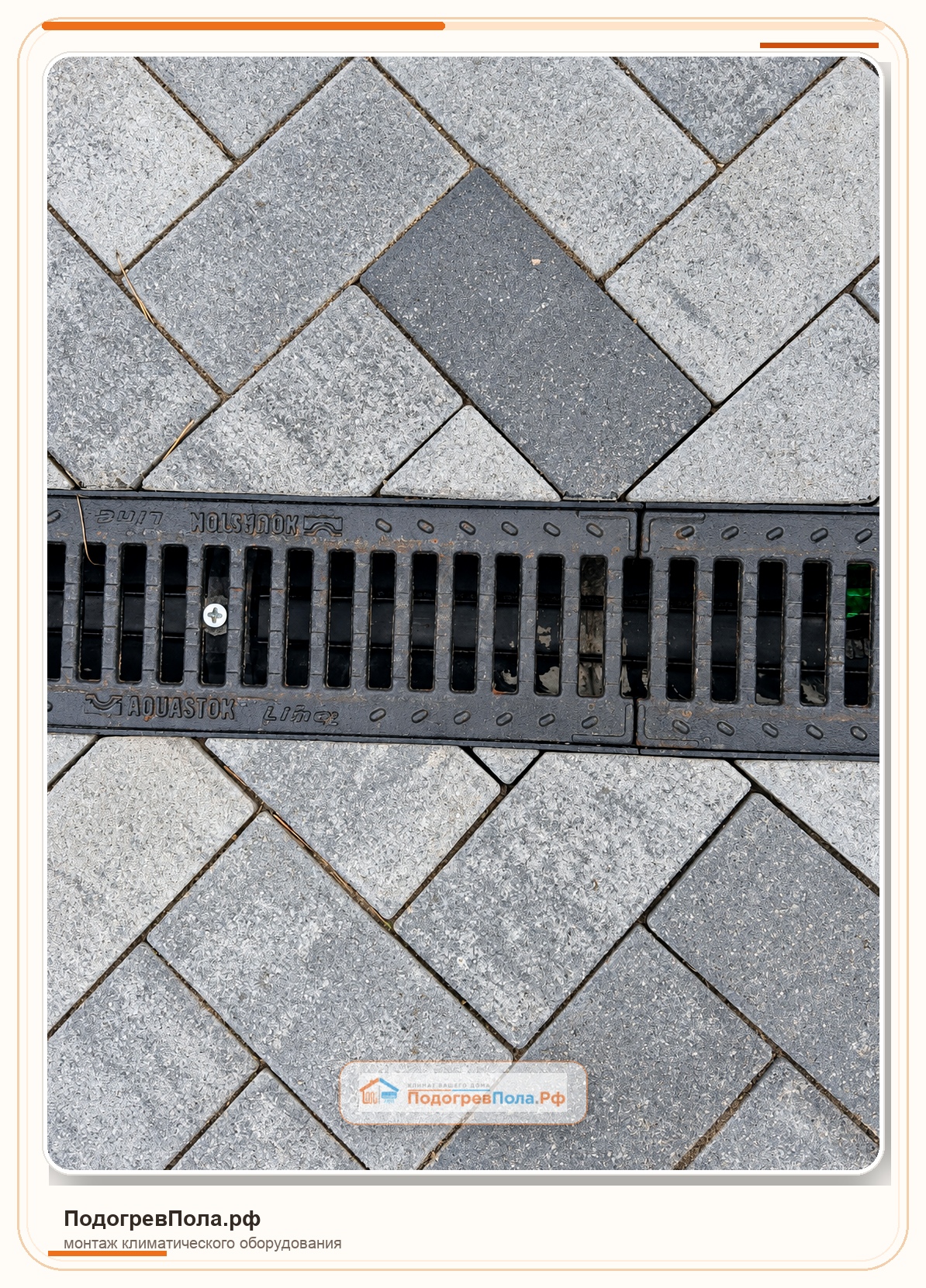

Обогрев водостоков кабелем Grandeks 30-2CR, UF
Вторая часть проекта — защита системы отвода талой воды от замерзания. Здесь использовали саморегулирующийся греющий кабель Grandeks 30-2CR, UF мощностью 30 Вт/м.
Это экранированный саморегулирующийся кабель с УФ-защитой, предназначенный в том числе для наружных систем обогрева кровли и водостоков.
Принцип его работы отличается от RIM СНК-40. Между токопроводящими жилами находится полупроводниковая саморегулирующаяся матрица. При изменении температуры меняется тепловыделение кабеля: на более холодных участках оно выше, а по мере прогрева уменьшается.
Зачем обогревать водосточные трубы
Обогрев водостока нужен не для нагрева самой трубы как таковой. Его основная задача — сохранить путь для отвода талой воды.
При перепадах температуры снег на кровле может начать таять, а вода — попадать в более холодные участки желобов и водосточных труб. Если там образуется ледяная пробка, вода перестает нормально уходить. Лед постепенно накапливается, увеличивает нагрузку на элементы водосточной системы и может способствовать образованию наледи.

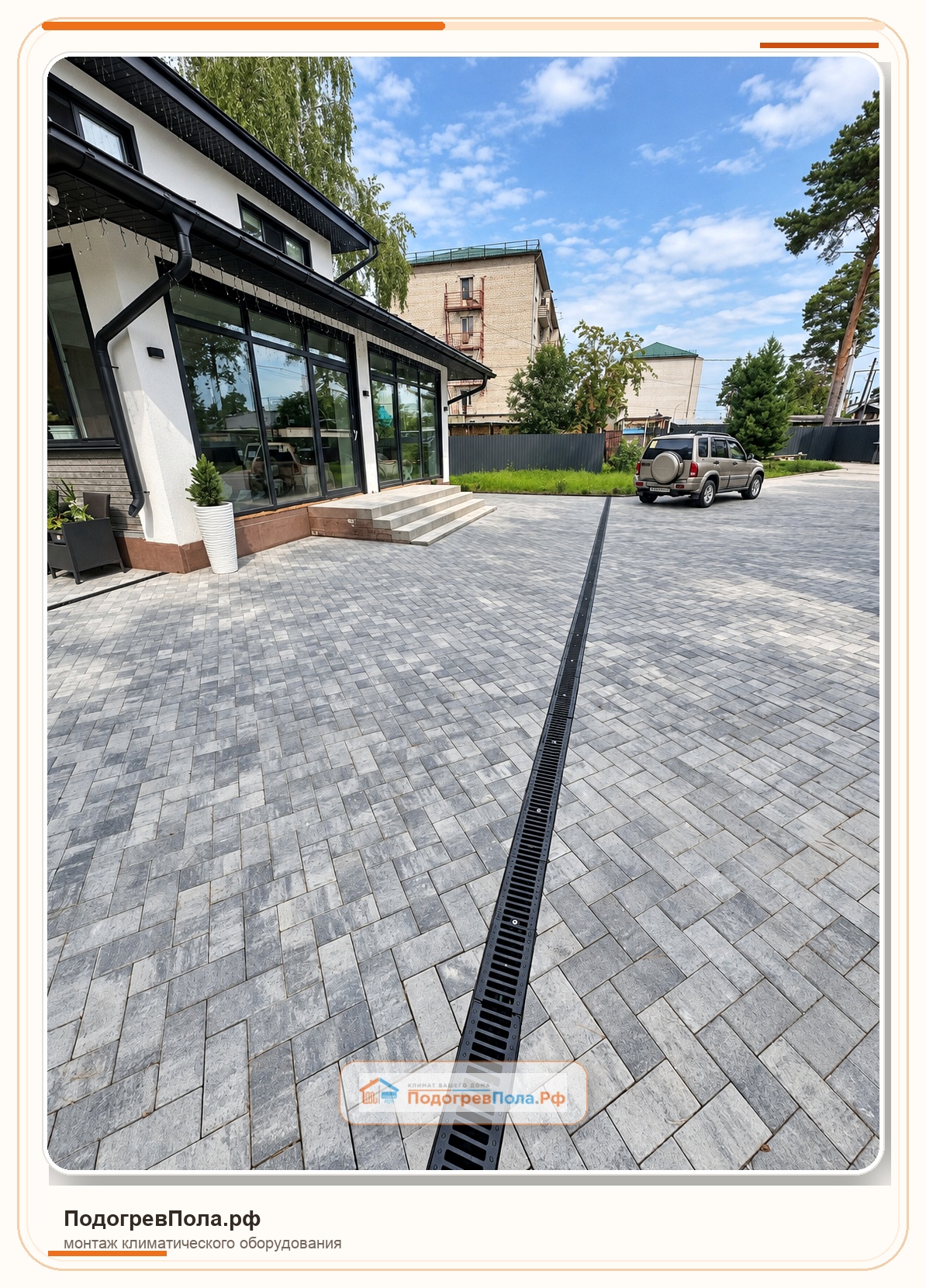

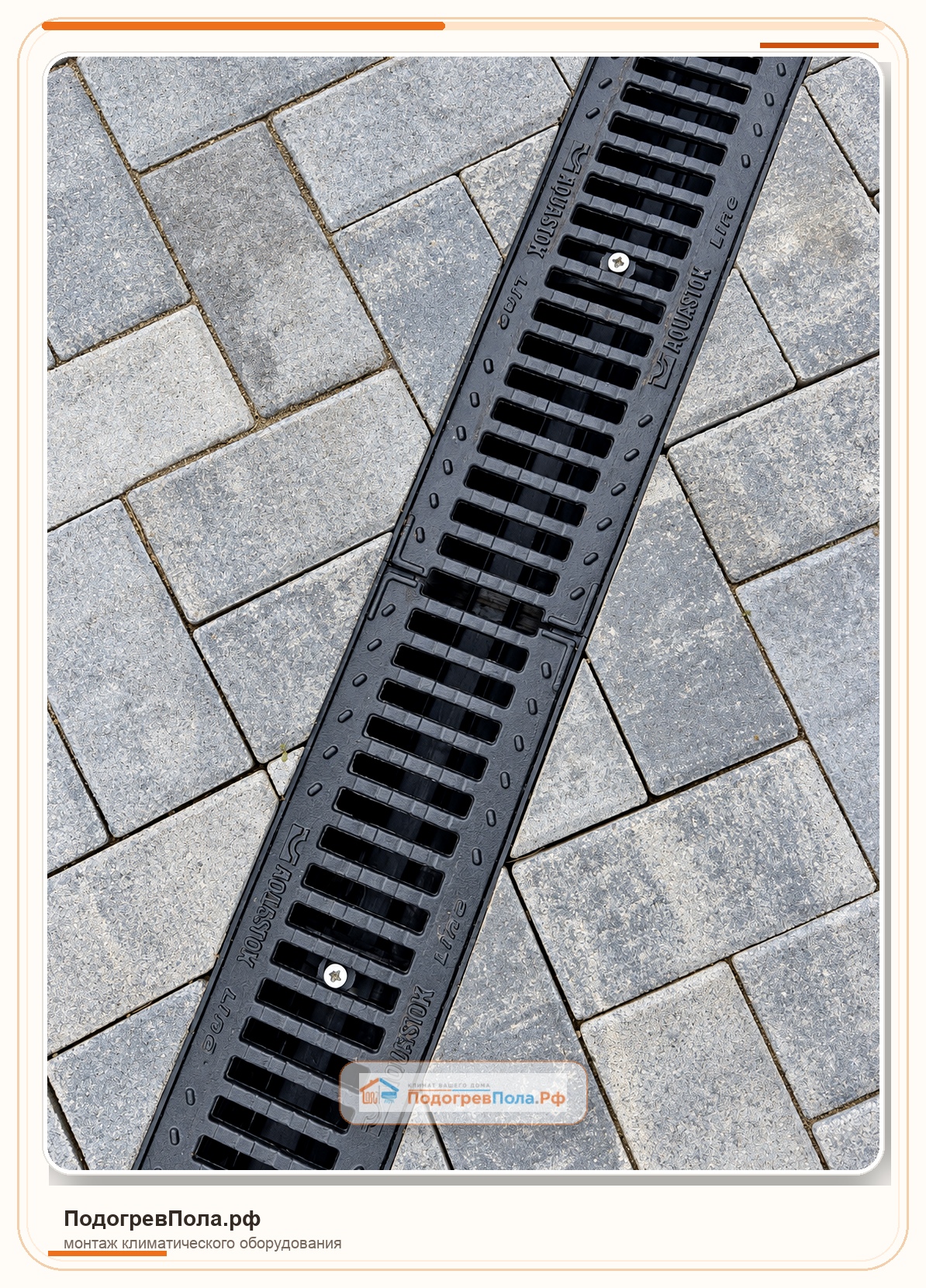

Греющий кабель прокладывают по тем участкам, где необходимо обеспечить движение талой воды: в желобах, водосточных трубах и других проблемных зонах системы водоотведения.
Кабель имеет линейную мощность 30 Вт/м, саморегулирующуюся матрицу, экранирующую оплетку и наружную оболочку с защитой от ультрафиолета. Такие характеристики рассчитаны на эксплуатацию в наружных системах кабельного обогрева.
Почему на одном объекте использовали два разных кабеля
RIM СНК-40 и Grandeks 30-2CR, UF решают разные задачи.
- RIM СНК-40, 40 Вт/м — кабель постоянной мощности, который на этом объекте использован для обогрева крыльца и входных групп.
- Grandeks 30-2CR, UF, 30 Вт/м — саморегулирующийся экранированный кабель с УФ-защитой, примененный для защиты водосточной системы.
Использование одного типа кабеля для всех участков не является обязательным или всегда оптимальным решением. Кабель выбирают под конструкцию, условия эксплуатации, необходимую мощность и способ управления конкретной зоной.
Управление системой обогрева

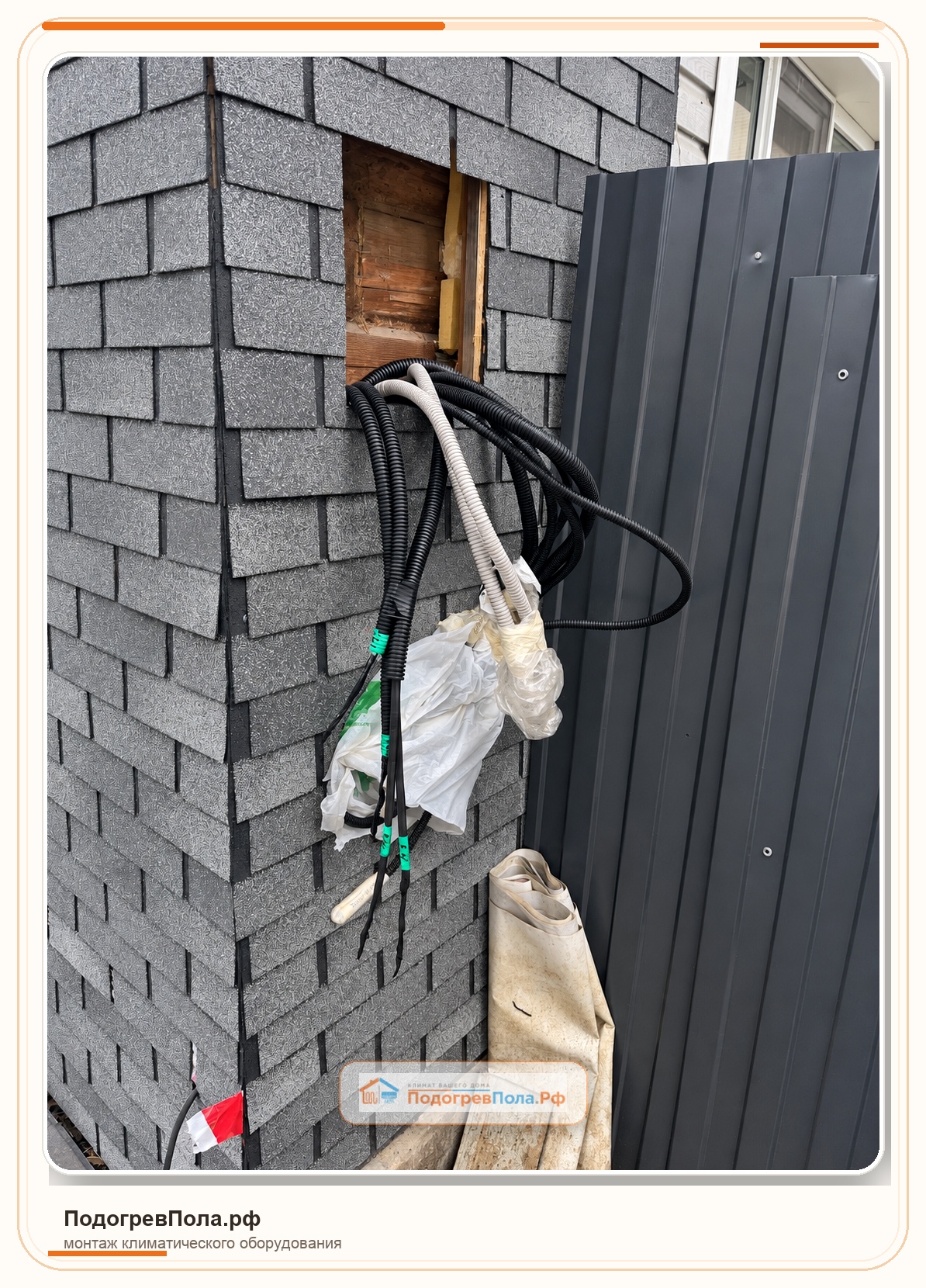

Силовая и управляющая аппаратура системы размещена в электрическом щите. Для кабельного обогрева важно предусмотреть не только нагревательный кабель, но и коммутационную аппаратуру, защиту электрических цепей и соответствующую задаче автоматику.
Мощность всех контуров рассчитывается заранее. По ней подбирают схему подключения, аппараты защиты, коммутацию и сечение питающих проводников.
Результат выполненных работ
На объекте в Кудряшах оборудовали две входные группы системой кабельного обогрева и организовали электрический обогрев водосточной системы.
Для открытых площадок применили RIM СНК-40 мощностью 40 Вт/м, а для пути отвода талой воды — саморегулирующийся Grandeks 30-2CR, UF мощностью 30 Вт/м.
В результате получилась комплексная система: одна ее часть помогает бороться с наледью непосредственно на входных группах, а другая поддерживает работоспособность водостоков в периоды снеготаяния и отрицательных температур.
Частые вопросы
Какой греющий кабель используют для обогрева крыльца?
Для ступеней и открытых площадок могут применяться резистивные кабели подходящей мощности. На этом объекте использован зонально-резистивный RIM СНК-40 мощностью 40 Вт/м. Длина кабеля и шаг укладки рассчитываются исходя из площади и необходимой мощности системы на квадратный метр.
Какой кабель лучше использовать для водостока?
Для наружных водосточных систем часто применяют кабель, конструкция которого рассчитана на соответствующие условия эксплуатации. На этом объекте использован саморегулирующийся экранированный Grandeks 30-2CR, UF мощностью 30 Вт/м с УФ-защитой.
Чем саморегулирующийся кабель отличается от резистивного?
Резистивный кабель имеет практически постоянное тепловыделение при заданном напряжении. Саморегулирующийся кабель изменяет тепловыделение в зависимости от температуры благодаря свойствам полупроводниковой матрицы. Это не отменяет необходимости правильно рассчитывать электрическую систему и использовать соответствующую защитную и управляющую аппаратуру.
Можно ли автоматически включать обогрев крыльца и водостоков?
Да. Системы кабельного обогрева могут работать автоматически. Состав автоматики зависит от задачи: могут использоваться температурные датчики, а в более развитых системах снеготаяния и антиобледенения — контроллеры с контролем температуры и влаги.
