В этой квартире в Новосибирске монтаж кондиционеров выполнялся в два этапа. Во время ремонта заранее подготовили и заложили трассы фреонопровода, а после завершения отделочных работ установили внутренние и наружные блоки сплит-систем. Дополнительно подготовили отверстия и установили приточные клапаны.
Для кондиционирования использовали инверторные сплит-системы BREEON BRC-07TPI серии PRISMA, а для организации притока наружного воздуха — приточные клапаны VAKIO KIV Pro.
Установили кондиционеры на ранее заложенные фреоновые трассы, смонтировали внутренние и наружные блоки, выполнили подключение оборудования и установили приточные клапаны VAKIO KIV Pro.
Монтаж кондиционеров на заранее заложенные трассы
Если ремонт в квартире только начинается, трассу кондиционера удобно проложить до чистовой отделки стен. Медные трубы, межблочный кабель и другие необходимые коммуникации можно скрыть в подготовленной конструкции, а сами блоки установить позднее — после завершения отделочных работ.
На этом объекте использовали именно такой подход. Коммуникации для кондиционеров были подготовлены заранее, поэтому на завершающем этапе оставалось установить оборудование и подключить его к уже выведенным трассам.
Зачем закладывать трассу кондиционера во время ремонта
Предварительная прокладка коммуникаций позволяет сделать будущий монтаж более аккуратным. В интерьере не требуется прокладывать длинный декоративный короб от внутреннего блока до наружной стены — основная часть коммуникаций уже скрыта.
Но у такого решения есть важное условие: место установки кондиционера и параметры трассы необходимо определить заранее. Нужно учитывать расположение внутреннего и наружного блоков, длину и перепад высот трассы, диаметры труб для выбранного оборудования, организацию отвода конденсата и электропитание.
Поэтому закладку коммуникаций желательно выполнять не просто «под будущий кондиционер», а под заранее определенную схему и с учетом требований оборудования, которое планируется установить.
Какие кондиционеры установили
На объекте были установлены BREEON BRC-07TPI серии PRISMA — бытовые сплит-системы инверторного типа. Инверторное управление позволяет компрессору изменять производительность в зависимости от текущей нагрузки вместо работы только по принципу полного включения и отключения.
При выборе кондиционера важно ориентироваться не только на условное обозначение мощности модели. Производительность оборудования подбирают с учетом площади помещения, солнечной стороны, площади остекления, количества людей, бытовой техники и других источников теплопритока.
Установка внутреннего и наружного блоков

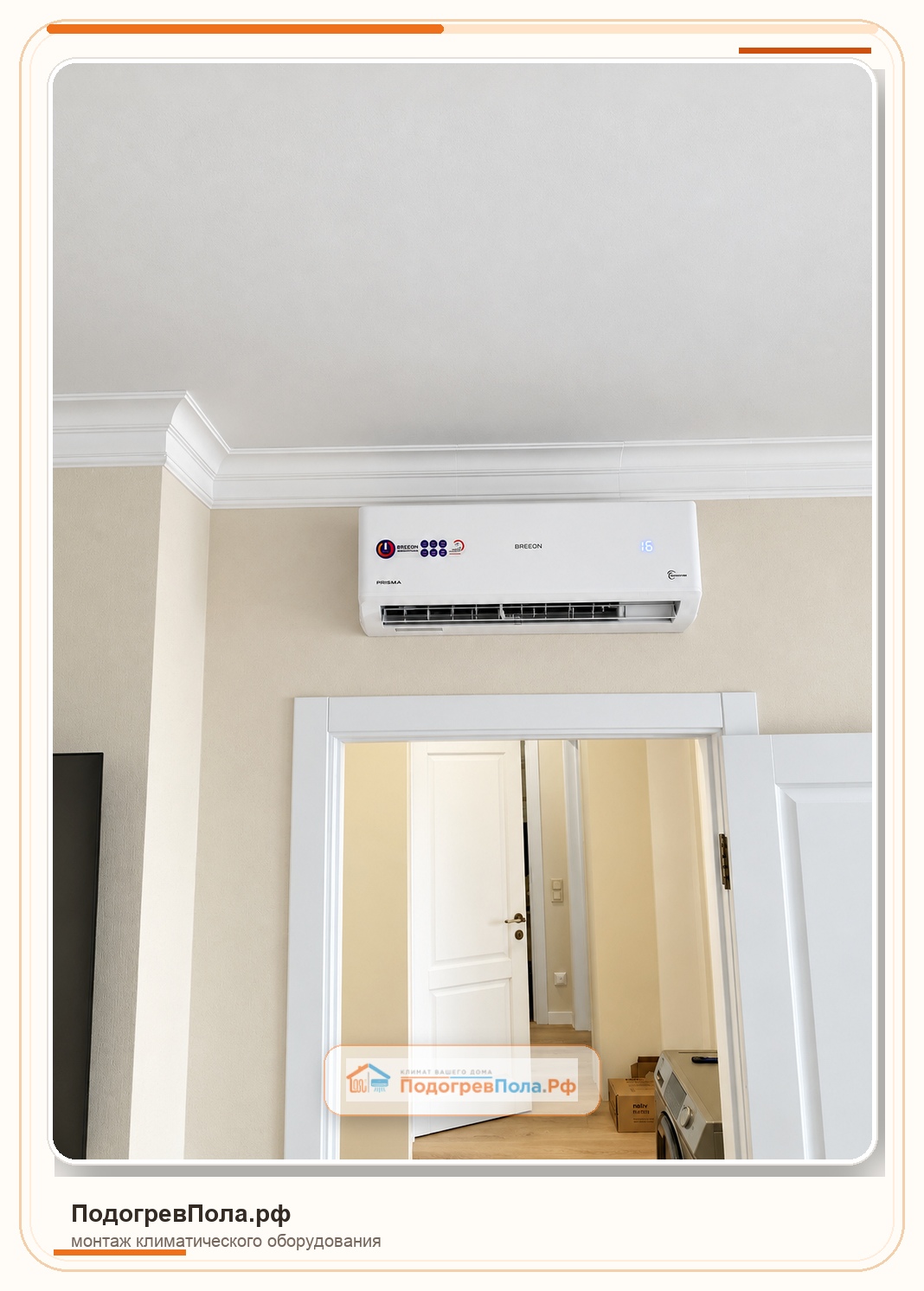

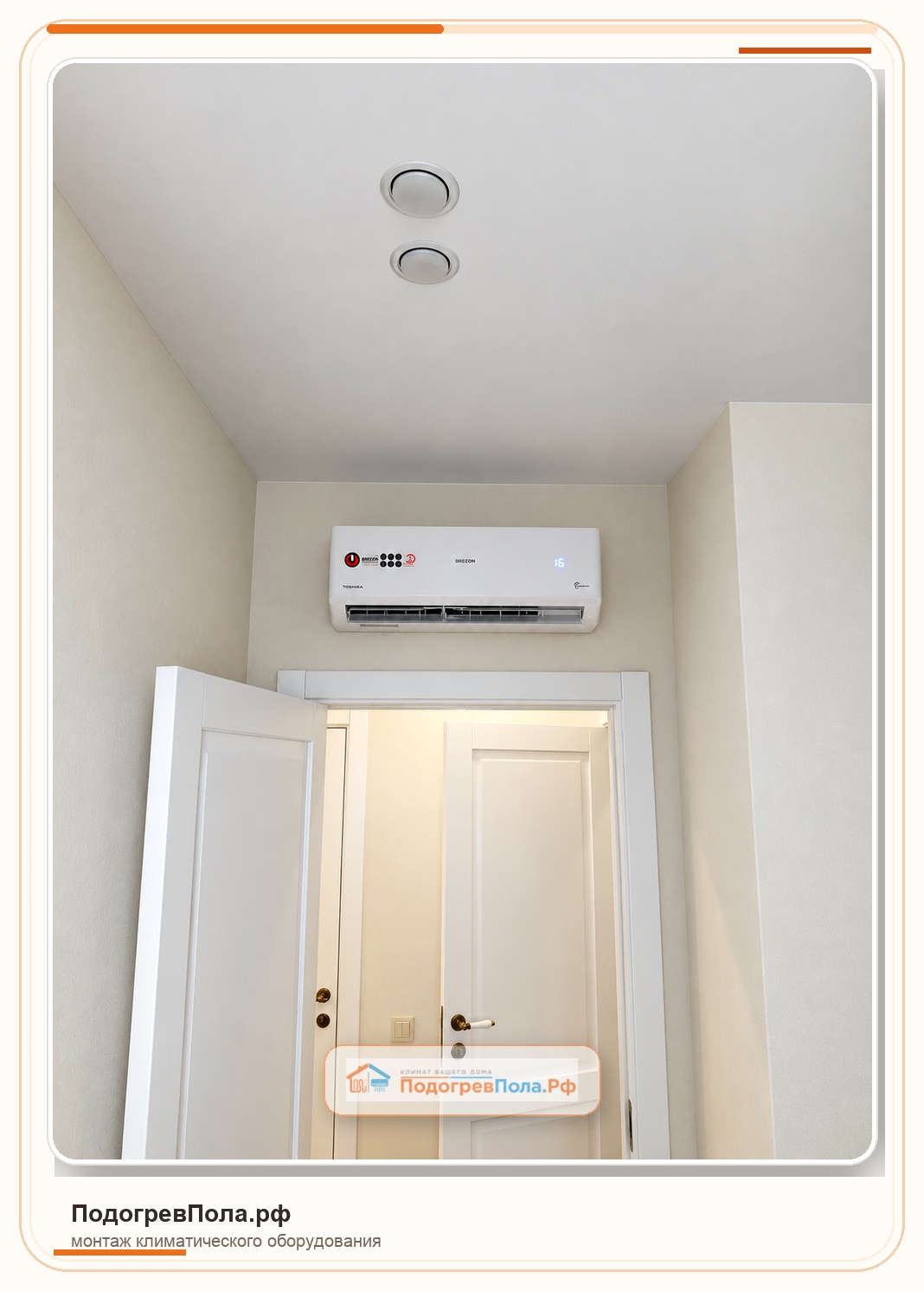

После завершения отделки внутренние блоки установили в предусмотренных при проектировании местах и подключили к ранее выведенным коммуникациям.
При монтаже внутреннего блока важно обеспечить не только аккуратный внешний вид. Необходимо оставить возможность нормального забора и распределения воздуха, обеспечить доступ для последующего обслуживания и правильно организовать отвод конденсата.

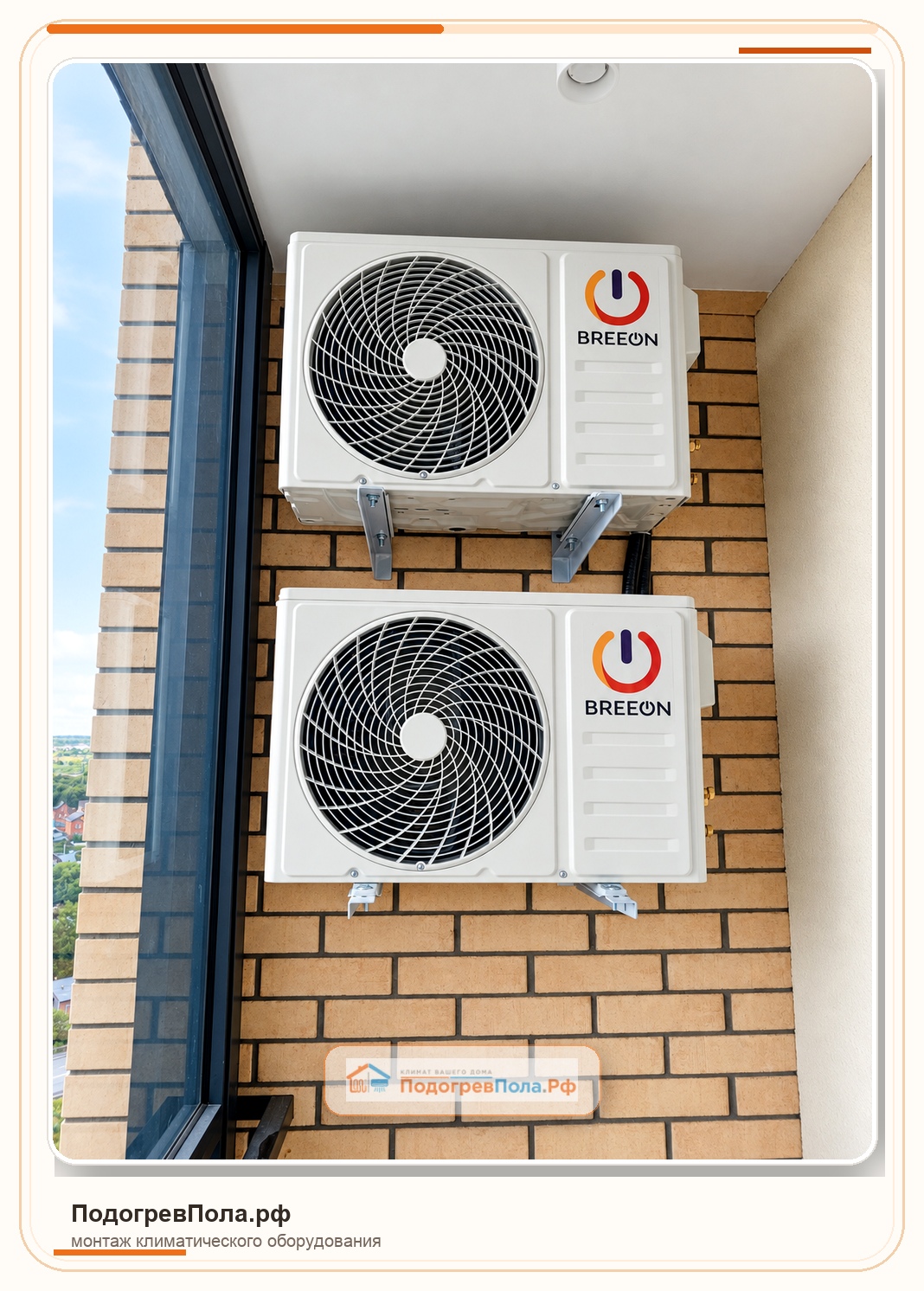

Наружные блоки устанавливаются на подготовленные крепления и соединяются с внутренними блоками фреоновой трассой и электрическими коммуникациями. После сборки холодильного контура выполняются необходимые операции по подготовке системы к запуску согласно требованиям производителя оборудования.
Приточная вентиляция VAKIO KIV Pro
Кондиционер и приточная вентиляция решают разные задачи. Сплит-система охлаждает или нагревает воздух внутри помещения, но обычный бытовой кондиционер сам по себе не обеспечивает постоянный приток наружного воздуха.

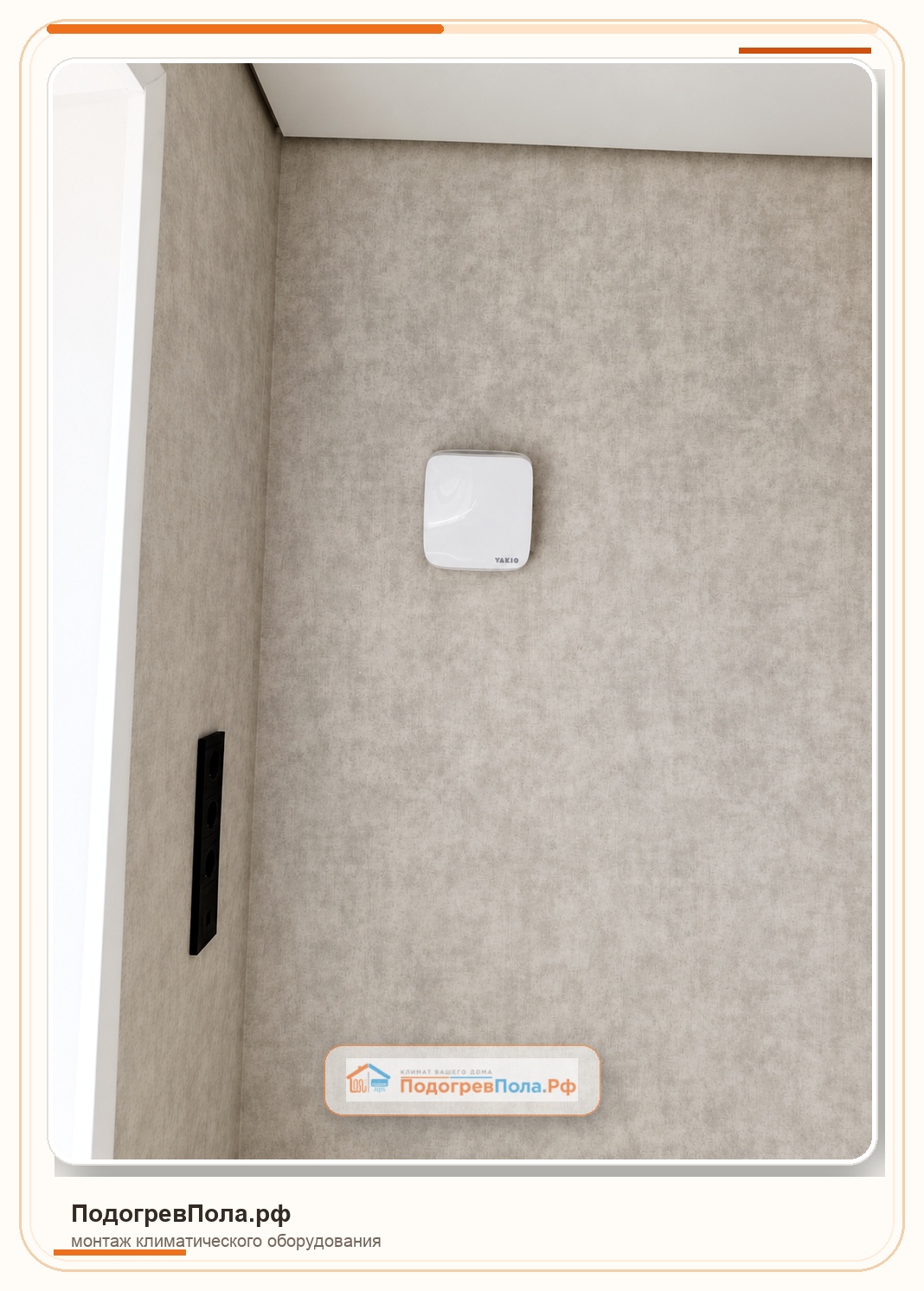

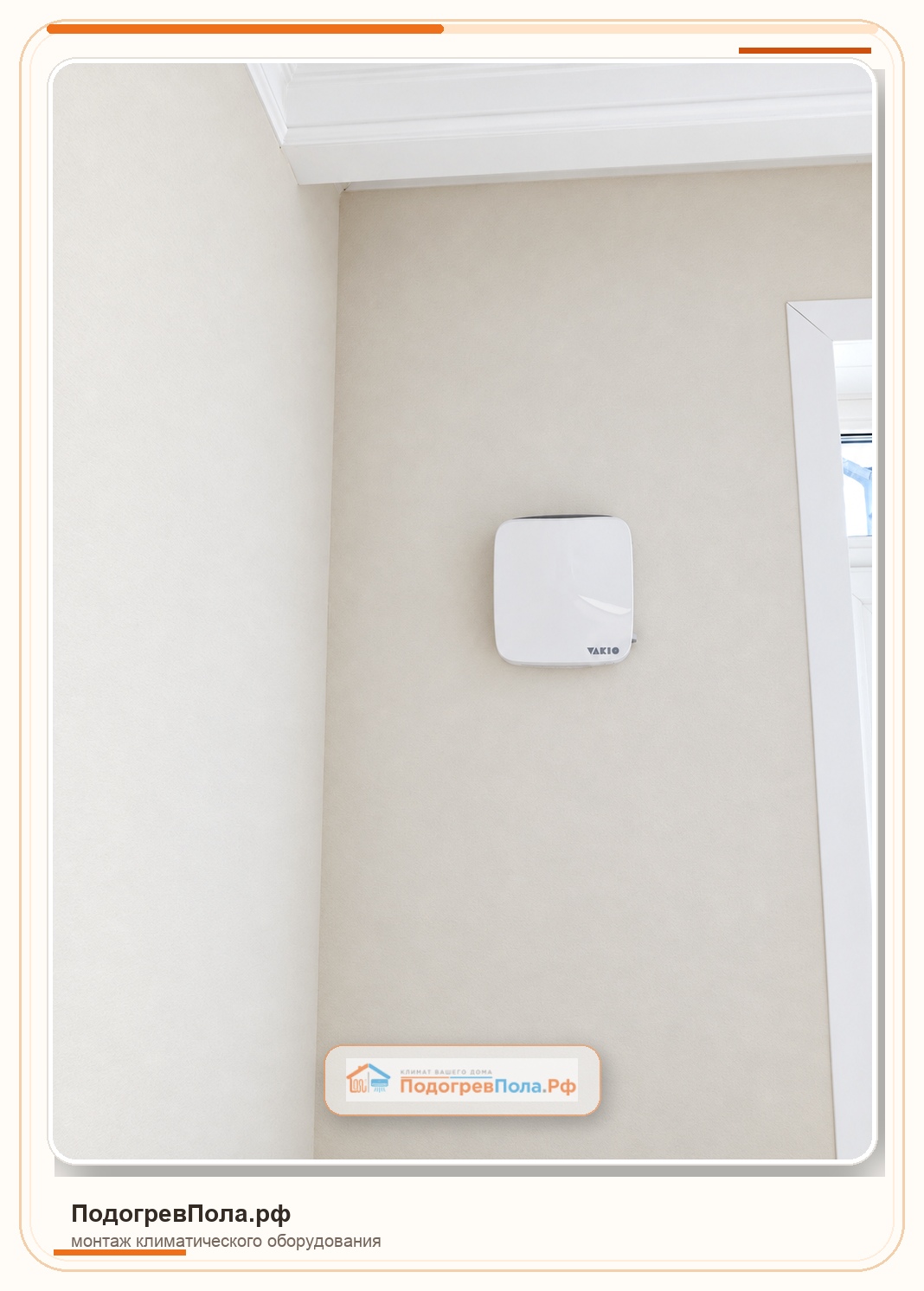

Поэтому на объекте дополнительно установили VAKIO KIV Pro. Это пассивный стеновой приточный клапан, через который наружный воздух может поступать в помещение. В конструкции используется фильтр класса F5.
Кондиционер отвечает прежде всего за температуру воздуха в помещении. Приточный клапан предназначен для поступления наружного воздуха. Поэтому эти решения могут дополнять друг друга.
Как работает VAKIO KIV Pro
KIV Pro не является электрической приточной установкой с вентилятором. Воздух поступает через клапан за счет разницы давления между улицей и помещением, поэтому для нормального воздухообмена важна работоспособная вытяжная вентиляция.
В стене выполняется сквозной канал, устанавливаются предусмотренные конструкцией элементы клапана, наружная решетка и внутренний корпус. Внутри расположен фильтр F5 и регулируемая заслонка.
Таким образом, наличие клапана само по себе не заменяет полноценный расчет вентиляции: количество поступающего воздуха зависит в том числе от работы вытяжки и фактического перепада давления.
Почему кондиционирование и вентиляцию лучше продумать до ремонта
Этот объект хорошо показывает преимущество предварительного проектирования климатических систем. Если заранее определить расположение кондиционеров и приточных устройств, значительную часть монтажных работ можно выполнить еще до чистовой отделки.
На этапе ремонта можно предусмотреть:
- места внутренних и наружных блоков кондиционеров;
- маршрут фреоновых трасс;
- отвод конденсата;
- подвод электропитания;
- места прохода коммуникаций через стены;
- расположение приточных клапанов или другой вентиляции;
- доступ к оборудованию для дальнейшего обслуживания.
После завершения чистовой отделки остается установить оборудование на подготовленные коммуникации. Это особенно удобно в квартирах, где важно сохранить интерьер без лишних наружных коробов и открытой прокладки трасс.
Результат выполненных работ
В результате в квартире установили инверторные кондиционеры BREEON BRC-07TPI на заранее подготовленные трассы и организовали дополнительный приток наружного воздуха с помощью VAKIO KIV Pro.
Такой подход разделяет две задачи микроклимата: сплит-системы позволяют управлять температурой, а приточные клапаны обеспечивают возможность поступления наружного воздуха при наличии необходимого перепада давления и работающей вытяжки.
Оптимальный момент для проектирования трассы — до чистовой отделки. Сначала определяют место установки и подходящую модель кондиционера, затем рассчитывают маршрут коммуникаций, отвод конденсата и электропитание. После завершения ремонта оборудование можно установить на подготовленные трассы.
Частые вопросы
Можно ли заложить трассу сейчас, а кондиционер установить после ремонта?
Да. Это распространенный двухэтапный вариант монтажа. Главное — заранее определить расположение блоков и подготовить коммуникации с учетом технических требований будущего кондиционера.
Зачем заранее выбирать кондиционер для закладки трассы?
У разных моделей могут отличаться допустимая длина трассы, перепад высот, диаметры медных труб, способ подключения электропитания и другие монтажные требования. Поэтому коммуникации желательно проектировать с учетом конкретного оборудования или как минимум заранее определенных технических параметров.
Подает ли обычный кондиционер свежий воздух с улицы?
Обычная бытовая сплит-система в стандартной конфигурации в основном работает с воздухом внутри помещения. Для организованного притока наружного воздуха требуется отдельное вентиляционное решение — например, приточный клапан, бризер или приточная установка.
Нужна ли вытяжка для работы приточного клапана?
Для пассивного приточного клапана важен перепад давления. Поэтому эффективность естественного притока непосредственно связана с работой вытяжной вентиляции и фактическими условиями воздухообмена в квартире.
