Инфракрасный пленочный теплый пол ценят прежде всего за относительно простой монтаж. Здесь не требуется заливать массивную стяжку и ждать, пока она высохнет: нагревательная пленка укладывается под подходящее напольное покрытие и подключается к электропитанию.
Однако именно со словом «подключается» обычно связано больше всего вопросов. Как установить контактную клемму? С какой стороны ее вставлять? Как закрепить провод? И главное — как правильно изолировать места подключения?
В этой инструкции разберем весь процесс последовательно — от подготовки монтажного комплекта до проверки готовых соединений.
Что понадобится для подключения

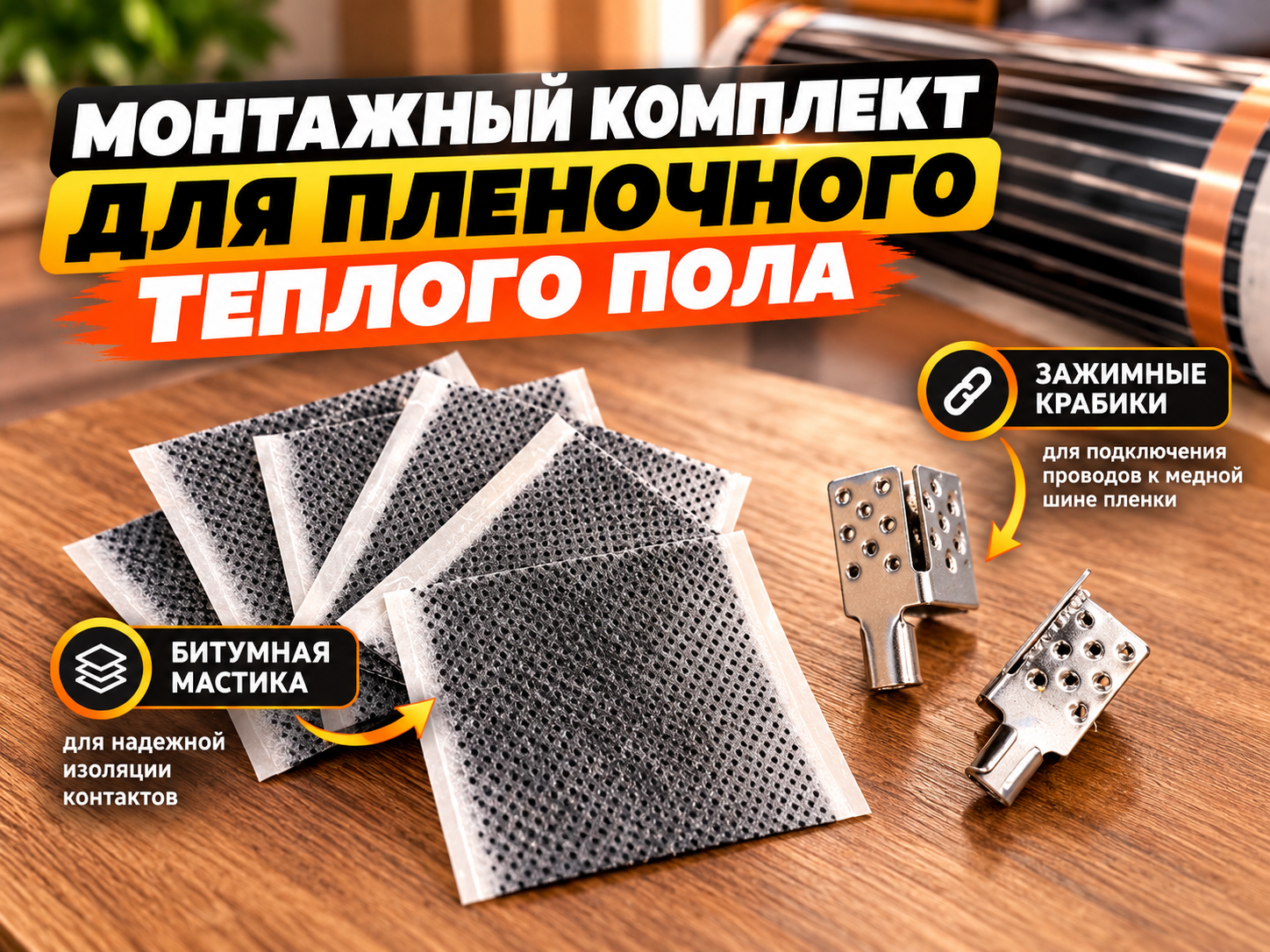

Для соединения нагревательной пленки с проводами используется специальный монтажный комплект.
Для одного отрезка пленки потребуются контактные зажимы, которые часто называют «крабами», и битумная изоляция. Контакт обеспечивает электрическое соединение провода с медной токопроводящей шиной, а битумный материал закрывает открытые токоведущие участки.
В рассматриваемом варианте подключения используется гибкий провод ПУГВ сечением 1,5 мм². Это одножильный установочный провод с многопроволочной жилой: благодаря гибкости его удобно прокладывать рядом с пленкой и в слое теплоизоляции.
Клеммы или пайка?
Соединить провод с медной шиной пленки можно разными способами. В рассматриваемом варианте используются специальные обжимные контакты. Для самостоятельного монтажа это один из наиболее понятных способов, если именно такое соединение предусмотрено производителем пленки.
Встречается и подключение пайкой. Его преимущество — соединение получается достаточно компактным. Но качественная пайка требует соответствующего инструмента и навыка работы: перегревать пленку при этом нельзя.
Правильно располагаем пленку
Перед установкой контактов разложите полосу нагревательной пленки на ровной поверхности.

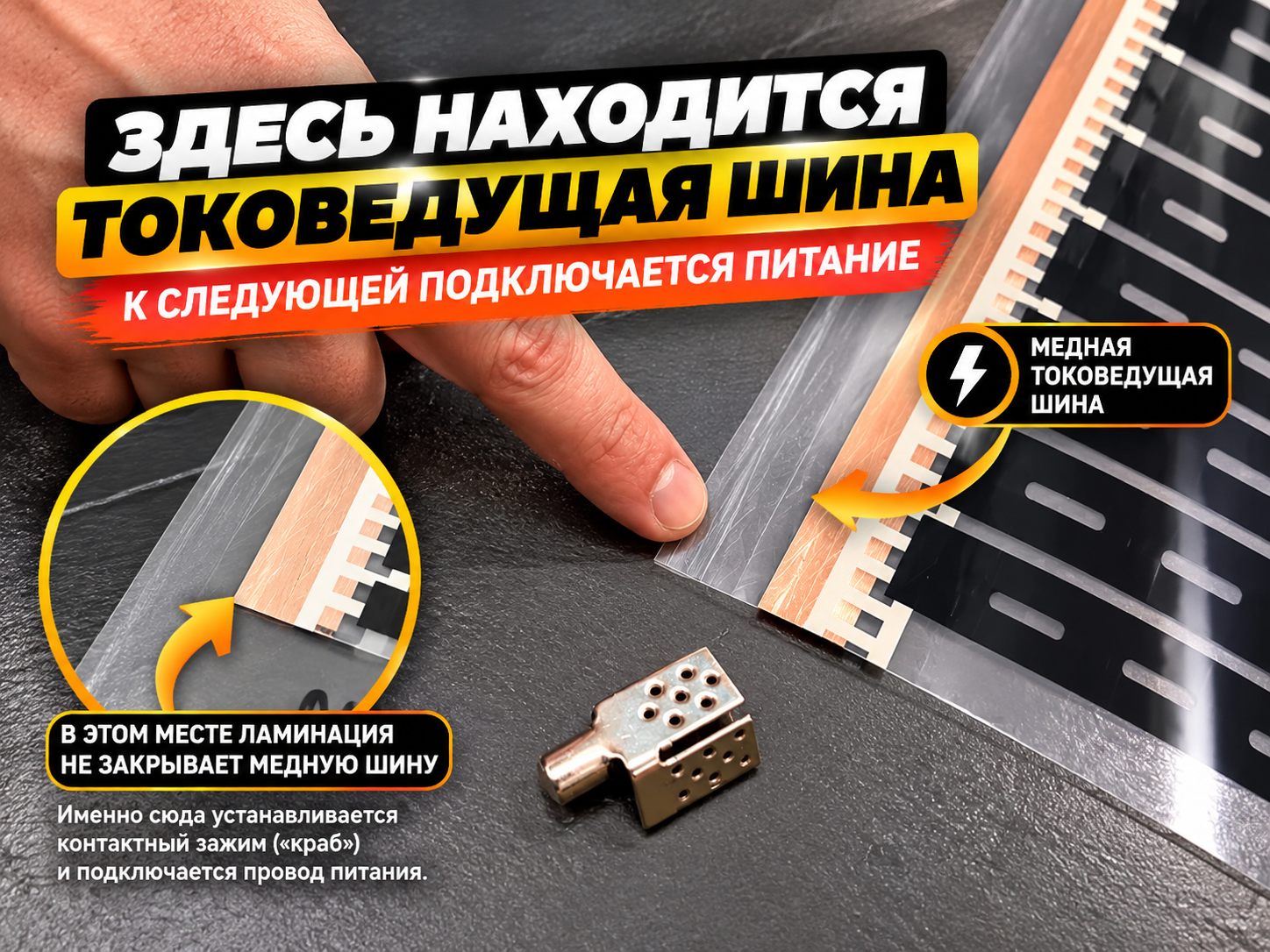

Удобный ориентир — расположить ее так, чтобы заводские надписи нормально читались слева направо. Это помогает определить нужную сторону пленки и участок медной токопроводящей шины, предназначенный для установки контактного зажима.
Устанавливаем контактный зажим

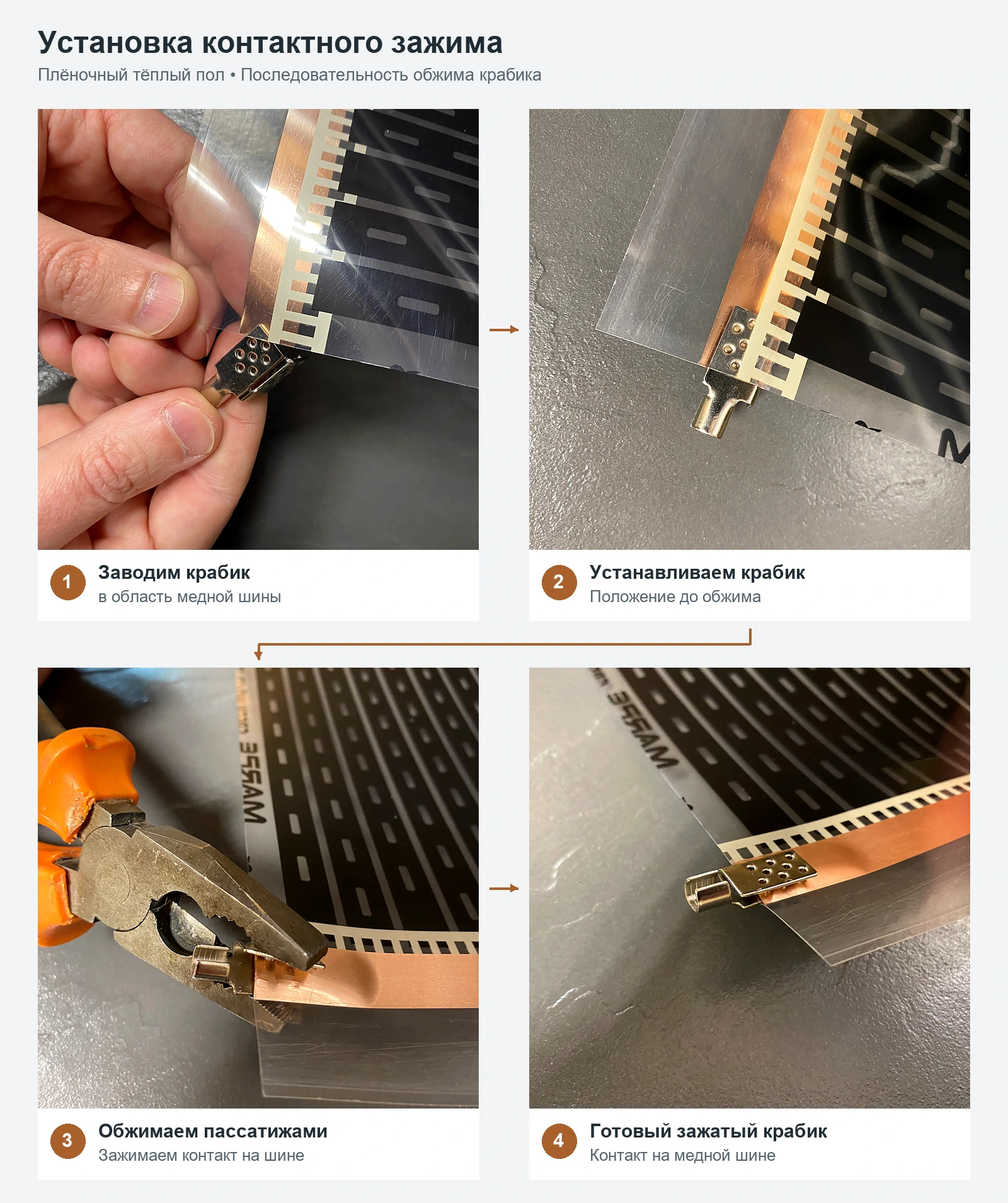

На краю нагревательной пленки необходимо аккуратно установить контакт на медную шину. Зажим заводится в предусмотренное для него место до упора таким образом, чтобы обеспечить надежное соединение с токопроводящей частью.
После правильной установки контакт плотно обжимается плоскогубцами.
После обжима «крабик» не должен болтаться или свободно перемещаться относительно медной шины.
Аналогичную операцию выполняем со второй медной шиной.
Подключаем провода

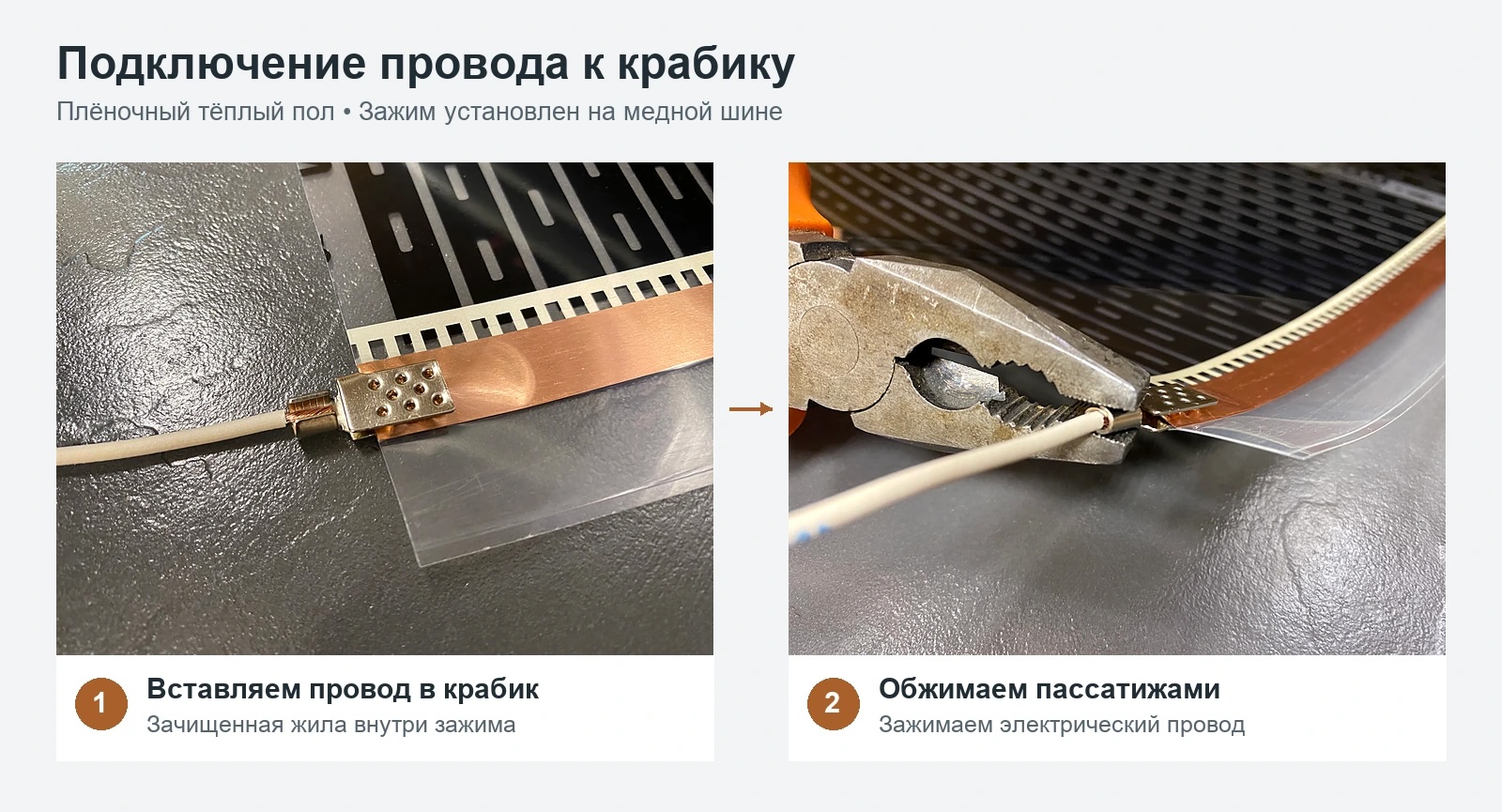

Теперь необходимо соединить установленные контакты с проводами питания. Конец провода зачищается от изоляции, после чего жила устанавливается в предназначенную для нее часть клеммы и тщательно обжимается.
Если гибкий провод плохо удерживается клеммой, необходимо проверить правильность его зачистки и расположения жилы в зоне обжима.
При этом за пределами будущей изоляции не должна оставаться открытая токопроводящая жила.
Изолируем соединения

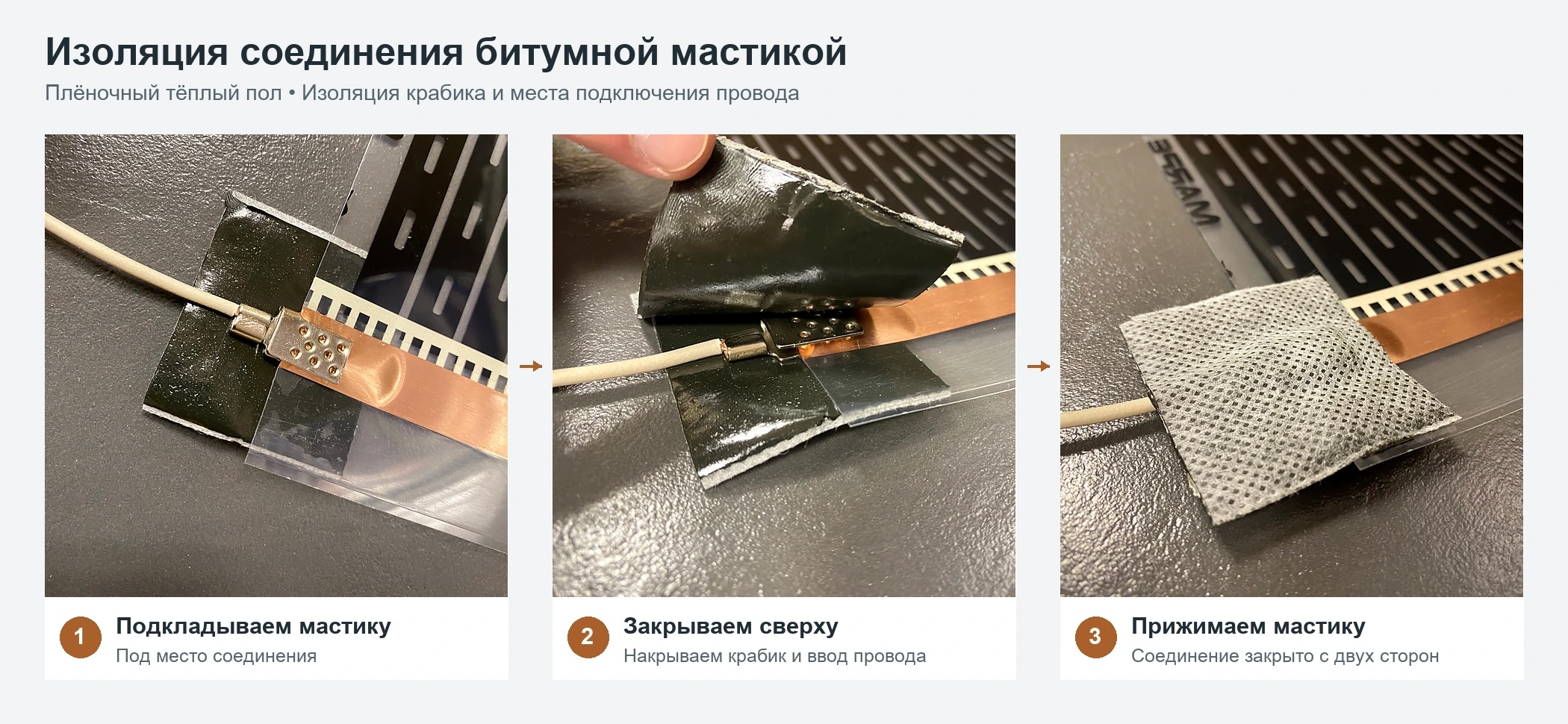

После подключения проводов открытые контакты необходимо полностью закрыть битумной изоляцией. Она должна перекрывать место соединения таким образом, чтобы токоведущие части были изолированы с обеих сторон пленки.
Именно поэтому изоляционного материала требуется больше, чем может показаться сначала.
В рассматриваемом монтажном комплекте используется пять фрагментов битумной изоляции. По два уходят на каждое из двух подключений проводов: контакт закрывается с одной и другой стороны пленки.
Изолируем противоположный край пленки

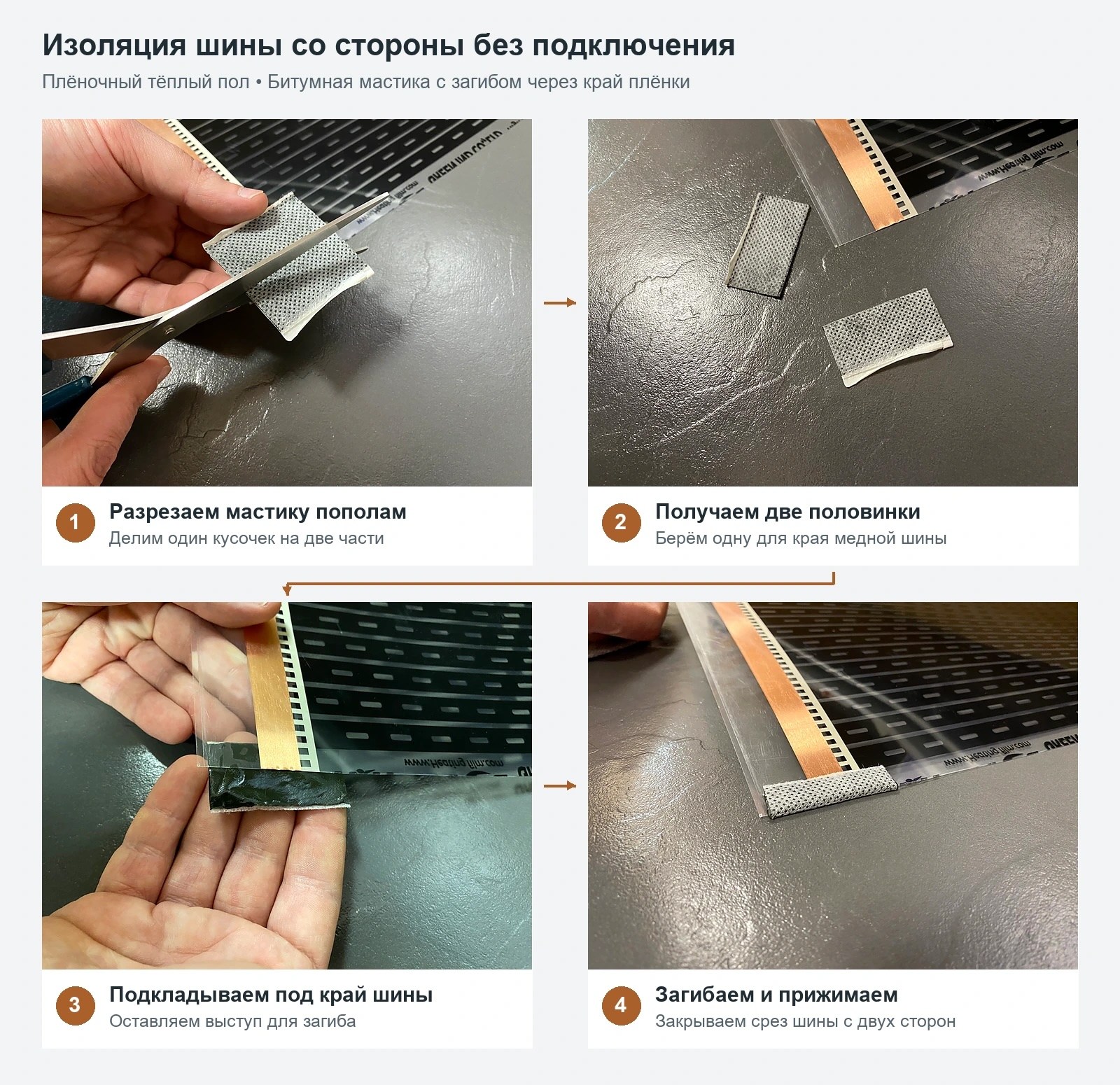

На другом конце полосы провода уже не подключаются, однако после отрезания пленки края медных шин остаются потенциально открытыми токоведущими участками. Их также необходимо изолировать.
Для этого используется оставшийся фрагмент битумного материала. Открытый конец медной шины должен быть надежно закрыт в соответствии со схемой монтажа конкретной нагревательной пленки.
Что проверить перед дальнейшим монтажом
Не стоит сразу закрывать пленку напольным покрытием. Сначала еще раз осмотрите каждое соединение.
Только после проверки соединений можно переходить к следующим этапам монтажа и укладке напольного покрытия.
Главное, что нужно запомнить
Подключение пленочного теплого пола выглядит несложно, но большая часть проблем возникает именно из-за мелочей: плохо обжатого контакта, поврежденной пленки, неправильно выбранного провода или недостаточной изоляции.
Само подключение проводов к пленке — лишь часть системы. Далее теплый пол необходимо правильно подключить через предусмотренную производителем схему управления, установить датчик температуры и терморегулятор, а кабель и защитную аппаратуру подобрать с учетом электрической нагрузки.
Именно эти этапы определяют не только удобство использования теплого пола, но и безопасность всей системы.
