Замерзание водопровода — одна из типичных зимних проблем в частном доме, на даче или в хозяйственных постройках. Особенно уязвимы участки труб, проходящие через неотапливаемые помещения, подполье, ввод в дом или находящиеся на небольшой глубине.
Один из способов защитить такие участки — использовать саморегулирующийся греющий кабель. Его можно размещать снаружи трубопровода, а некоторые специально предназначенные для этого модели — внутри трубы.
Но купить бухту кабеля недостаточно. Для работы необходимо правильно выполнить соединение с питающим проводом, герметично изолировать его и подготовить противоположный конец.
Разберем весь процесс последовательно.
Важно: работа выполняется с электрическим оборудованием, которое в некоторых вариантах используется в непосредственной близости от воды. Ошибки при соединении и герметизации могут привести к повреждению кабеля и создать опасность поражения электрическим током. Используйте кабель, комплектующие и способ монтажа, предусмотренные производителем конкретной системы. Все монтажные операции выполняются при отключенном питании.
Наружный или внутренний греющий кабель — в чем разница

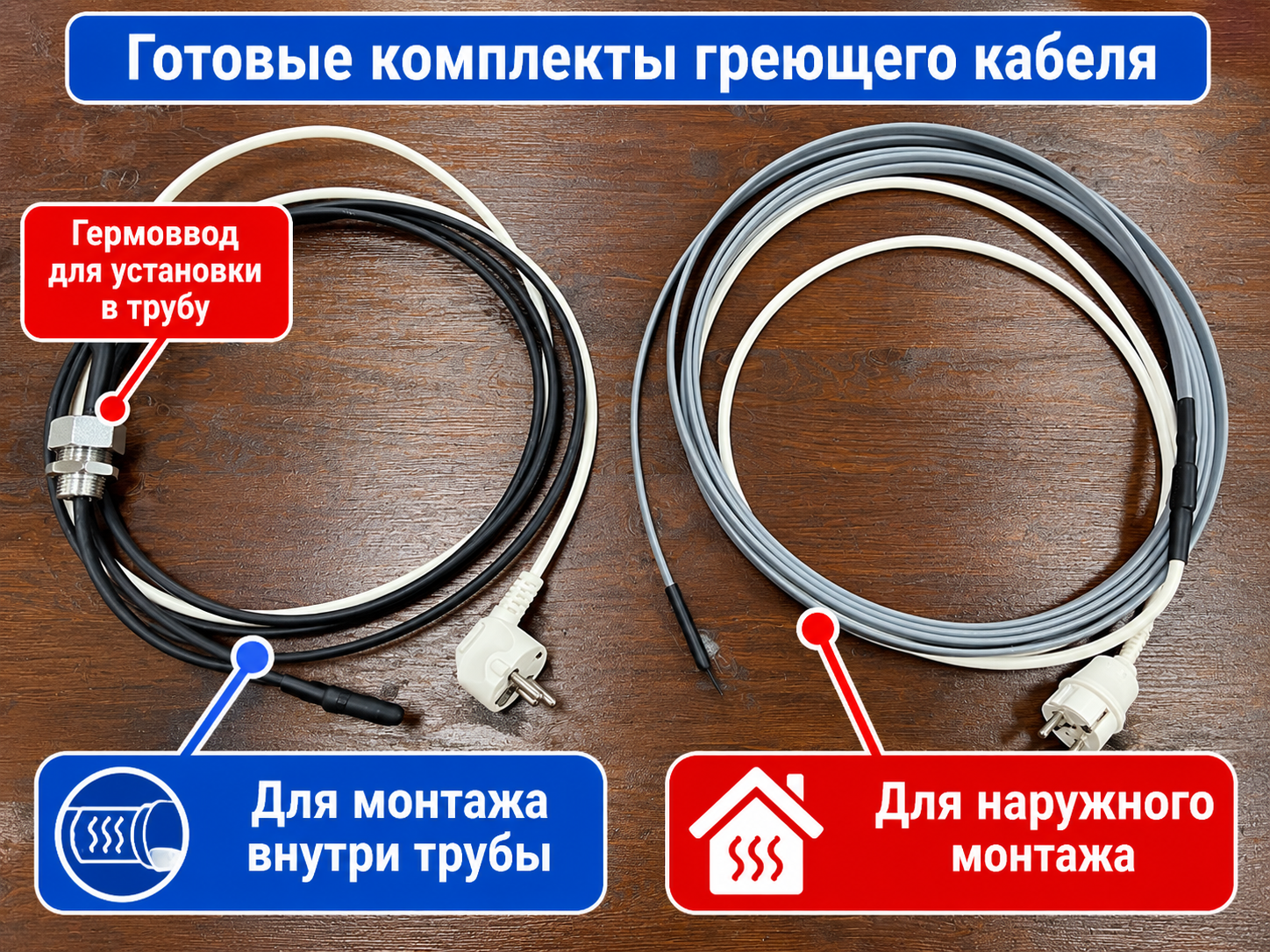

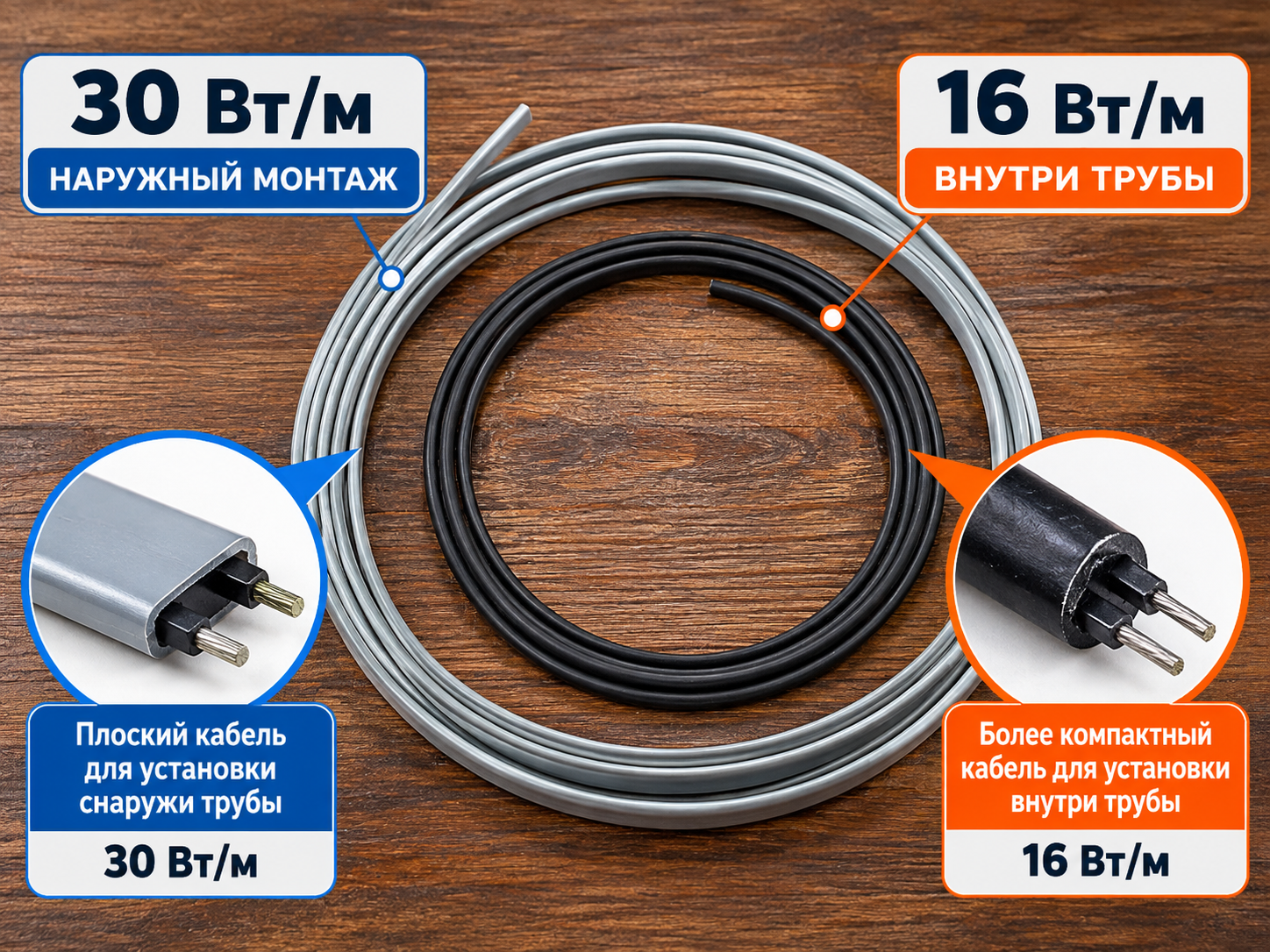

В исходном примере используются два саморегулирующихся кабеля:
- плоский кабель мощностью 30 Вт/м — для наружного размещения;
- более компактный кабель мощностью 16 Вт/м — для установки внутри трубы.
Цвет оболочки сам по себе не является надежным способом определения назначения кабеля. В рассматриваемом примере наружный кабель серый, а внутренний — черный, но у других производителей расцветка может отличаться.
Ориентироваться необходимо прежде всего на маркировку, технические характеристики и область применения, указанную производителем.
Кабель для наружного монтажа
Плоская форма удобна при укладке вдоль поверхности трубы: кабель имеет большую площадь соприкосновения с трубопроводом.
После установки такой нагревательный элемент обычно закрывается теплоизоляцией вместе с трубой.
При наружном монтаже особенно важно обеспечить хороший контакт кабеля с трубой и не допустить его повреждения во время последующего утепления.
Кабель для установки внутри трубы
Внутритрубный вариант обычно имеет более компактное сечение, поскольку его необходимо провести непосредственно через трубопровод.
Но здесь существует принципиальное требование: далеко не любой греющий кабель можно помещать в воду и тем более в трубопровод с питьевой водой.
Если планируется внутренний монтаж, производитель конкретной модели должен прямо допускать такой способ установки. Также необходимо учитывать материал наружной оболочки, конструкцию кабеля и требования к герметичному вводу.
Обратите внимание: не выбирайте кабель для внутренней установки только по его толщине или форме. Возможность контакта с водой должна быть предусмотрена производителем.
Что понадобится для сборки
В исходном варианте для изготовления готового комплекта используются:
- саморегулирующийся греющий кабель;
- питающий провод;
- соединительные гильзы;
- клеевая термоусадочная трубка;
- концевая термоусадочная муфта;
- инструмент для снятия изоляции;
- инструмент для опрессовки;
- строительный фен или другое предусмотренное технологией средство нагрева термоусадки;
- сальниковый ввод — если кабель устанавливается внутрь трубы.
В исходной инструкции применяются изолированные гильзы ГСИ(н) 2,5 и термоусадочная трубка ТТК 3:1 12/4 с клеевым слоем.
Эти обозначения относятся к конкретному примеру сборки. Размер соединителей и термоусадки необходимо подбирать под фактическое сечение кабеля и питающего провода.
Почему нужна именно клеевая термоусадка
Обычная термоусадочная трубка закрывает соединение, но для греющего кабеля важна не только электрическая изоляция. Соединение необходимо защищать от влаги.
При нагревании клеевой термоусадки внутренний клеевой слой размягчается и заполняет пространство вокруг соединения. После остывания получается значительно более герметичный узел.
Особенно критична качественная герметизация при установке кабеля внутри трубопровода.

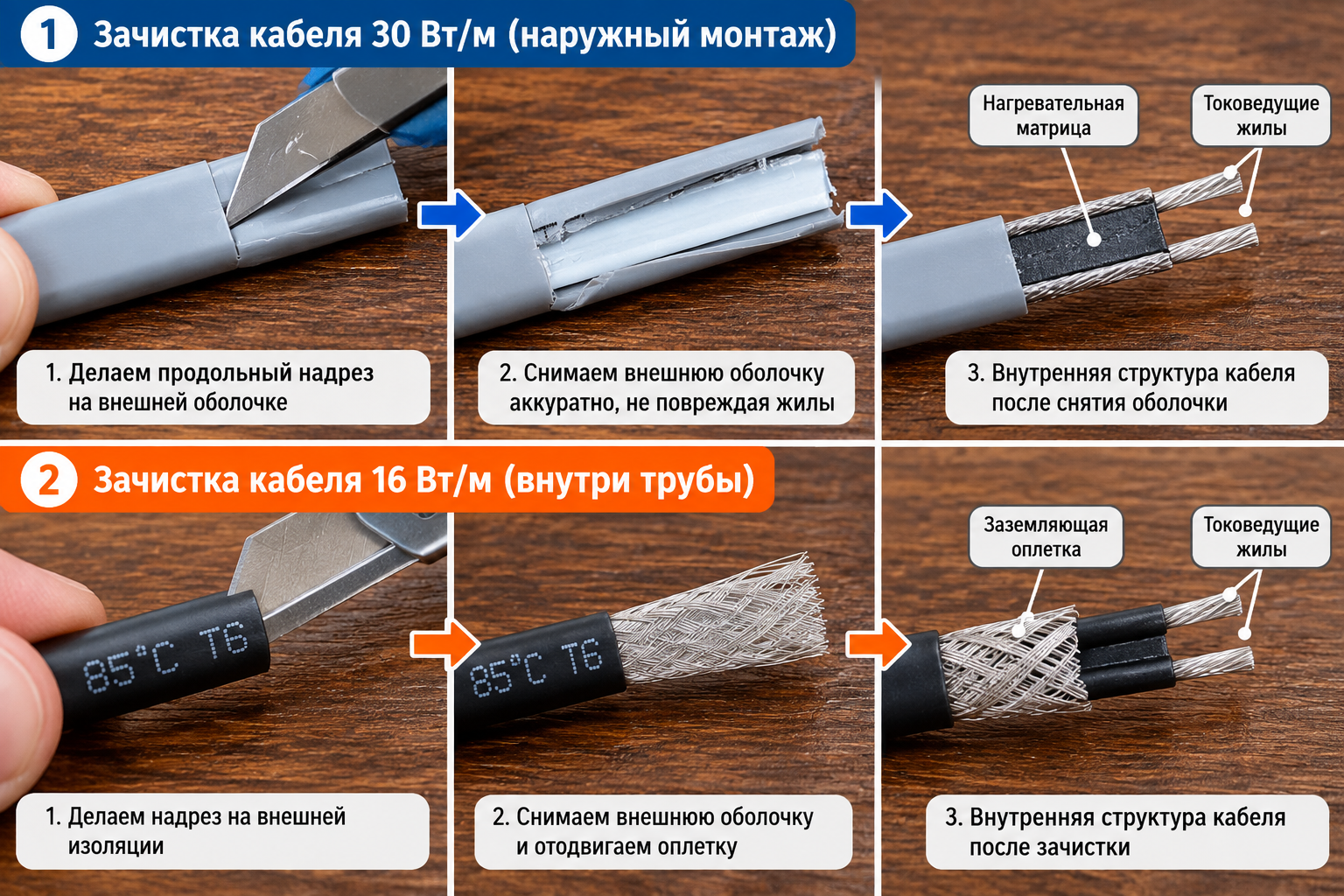

Снимаем наружную оболочку греющего кабеля
Начинаем с подготовки конца нагревательного кабеля.
В исходной инструкции для этого используется острый канцелярский нож. Наружную оболочку необходимо аккуратно надрезать и снять на длину, достаточную для последующего соединения.
Работать нужно осторожно: под оболочкой находятся элементы конструкции кабеля, которые нельзя повреждать.
Главная задача на этом этапе — снять только необходимый слой оболочки и получить доступ к внутренней части кабеля.
Если при зачистке повреждена токоведущая жила, такой участок не следует оставлять внутри готового соединения. Поврежденный конец необходимо удалить и выполнить подготовку заново.

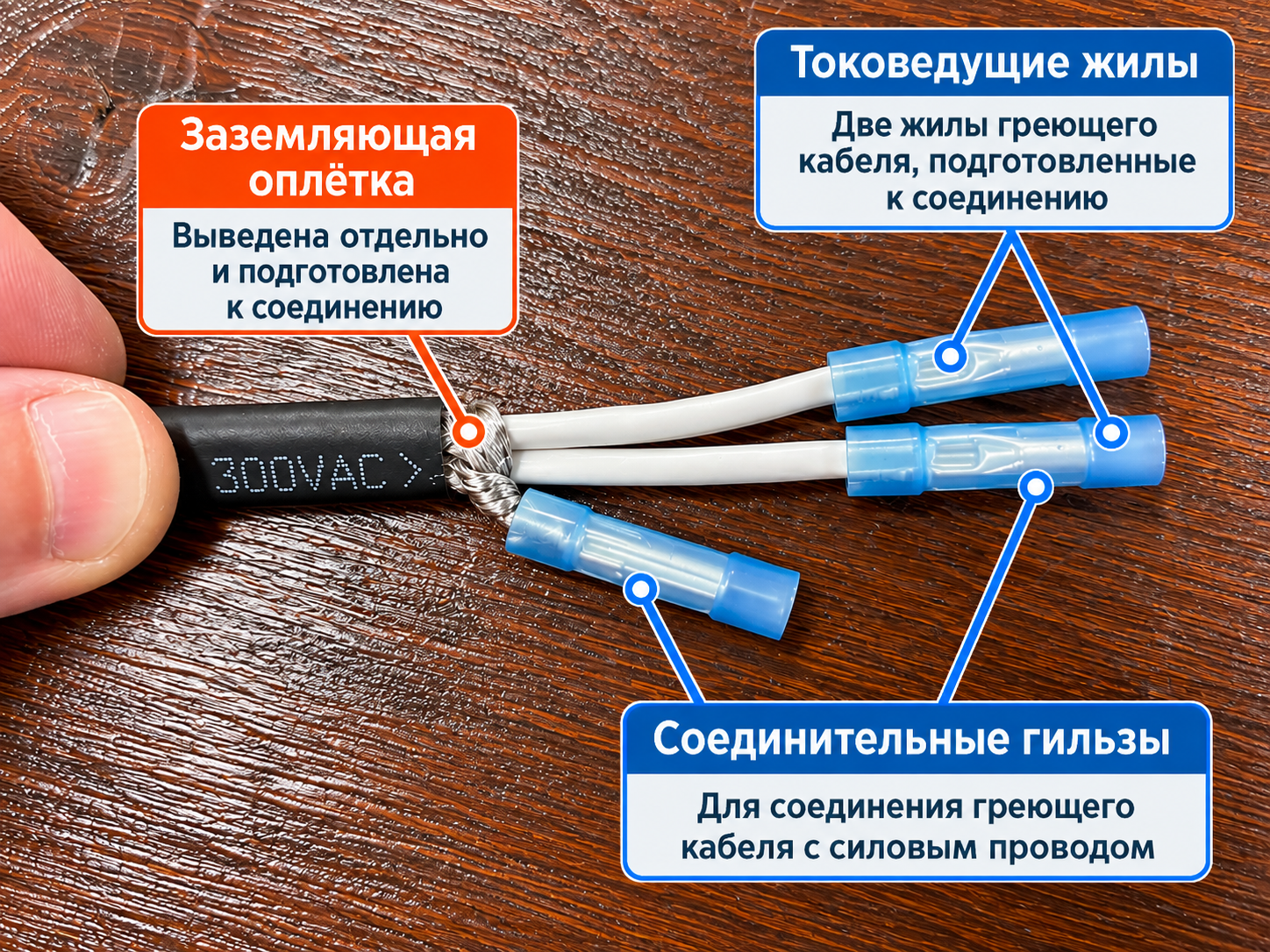

Подготавливаем токоведущие жилы
После снятия наружной оболочки необходимо подготовить две токоведущие жилы.
У саморегулирующегося кабеля между ними находится полупроводящая нагревательная матрица. Ее аккуратно удаляют на участке, предназначенном для соединения, чтобы получить доступ к проводникам.
Жилы зачищаются на необходимую длину и подготавливаются под соединительные гильзы.
Практический совет: Не нужно снимать больше материала, чем требуется для конкретного соединителя.
Результат: После подготовки две токоведущие жилы должны быть физически разделены и готовы к индивидуальному соединению с питающим проводом.
Подготавливаем компактное соединение
При работе с более тонким кабелем для внутренней установки в исходной инструкции используется практический прием: соединения двух жил немного смещаются относительно друг друга по длине.
То есть одна жила выполняется чуть короче, а вторая — длиннее. В результате две соединительные гильзы располагаются не рядом в одном месте, а последовательно.
Результат: Это позволяет уменьшить общую толщину соединительного узла, что особенно полезно для компактного внутритрубного кабеля.
При этом конкретная схема разделки должна соответствовать конструкции используемого кабеля и комплекту соединительной арматуры.

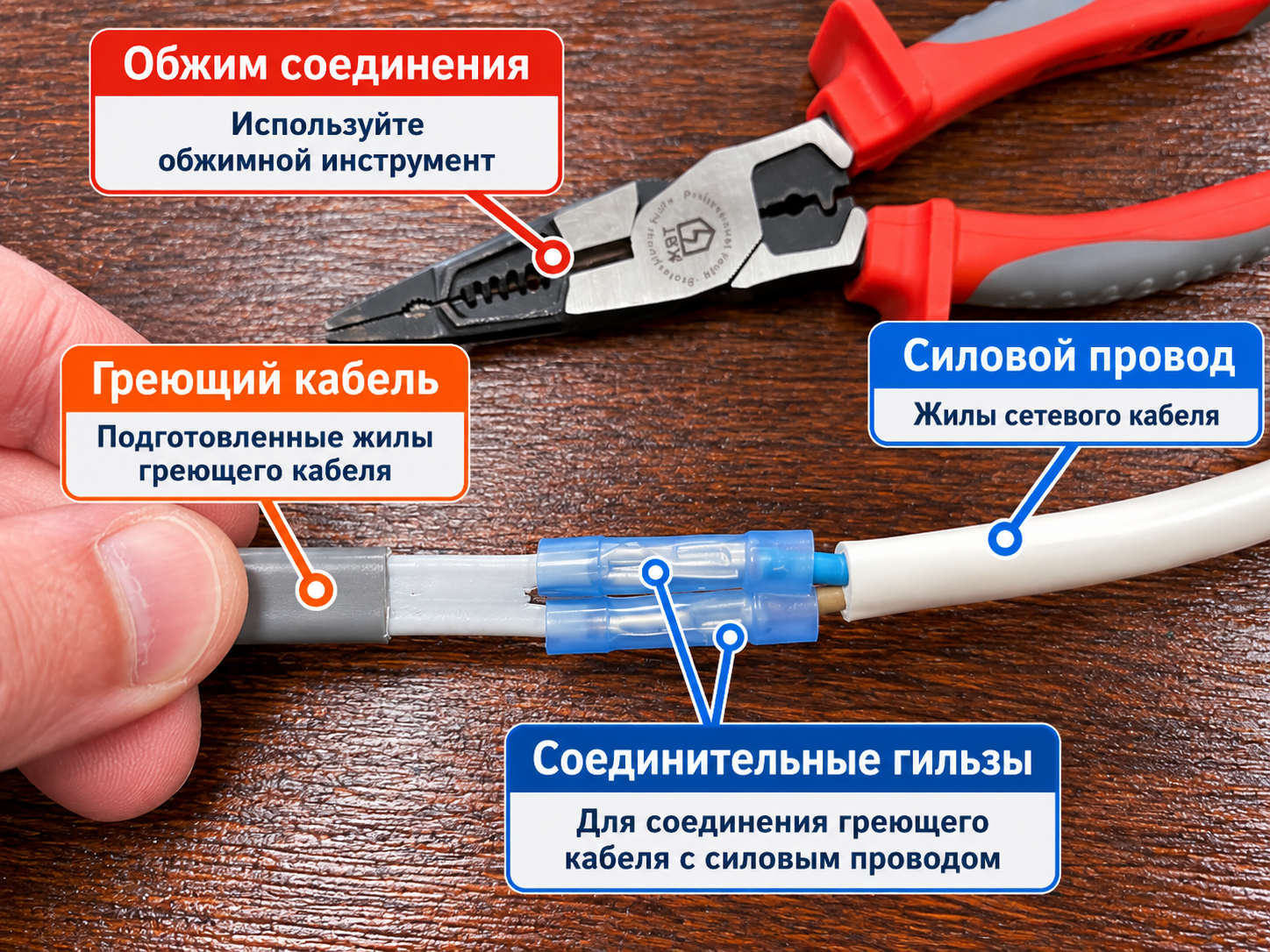

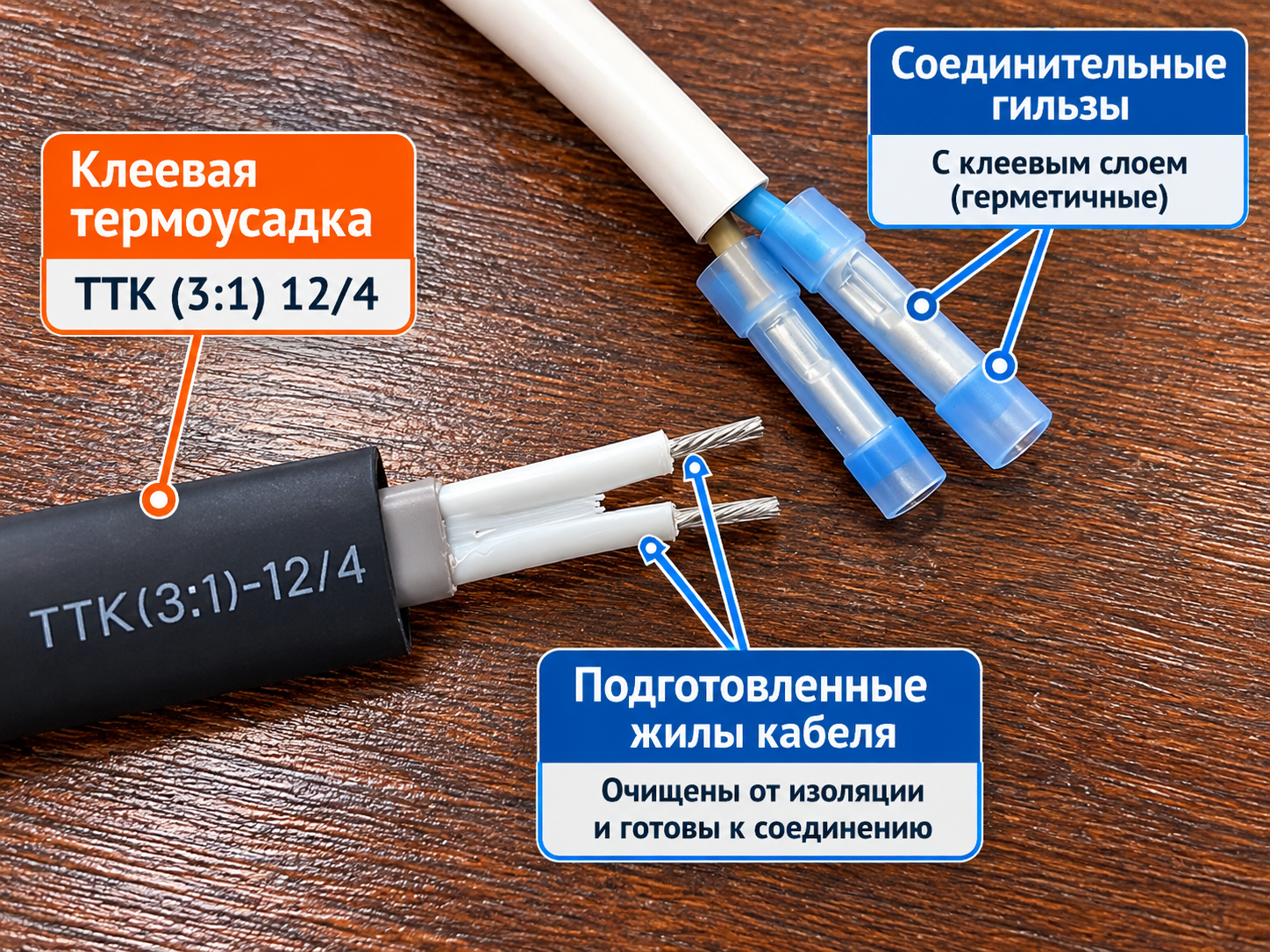

Соединяем кабель с питающим проводом
Подготовленные токоведущие жилы греющего кабеля соединяются с соответствующими жилами питающего провода.
В рассматриваемом варианте для этого используются обжимные гильзы. Каждая жила вставляется в соединитель и опрессовывается.
Проверка соединения: После обжима соединение необходимо проверить механически: проводники не должны свободно перемещаться или вытаскиваться из гильзы.
Важно: в исходной статье упоминается возможность обжима пассатижами или бокорезами при отсутствии специализированного инструмента. Для надежного электрического соединения следует применять инструмент и способ опрессовки, предусмотренные для выбранных соединителей. Особенно это важно для узла, который после сборки будет закрыт термоусадкой и станет недоступен для обслуживания.

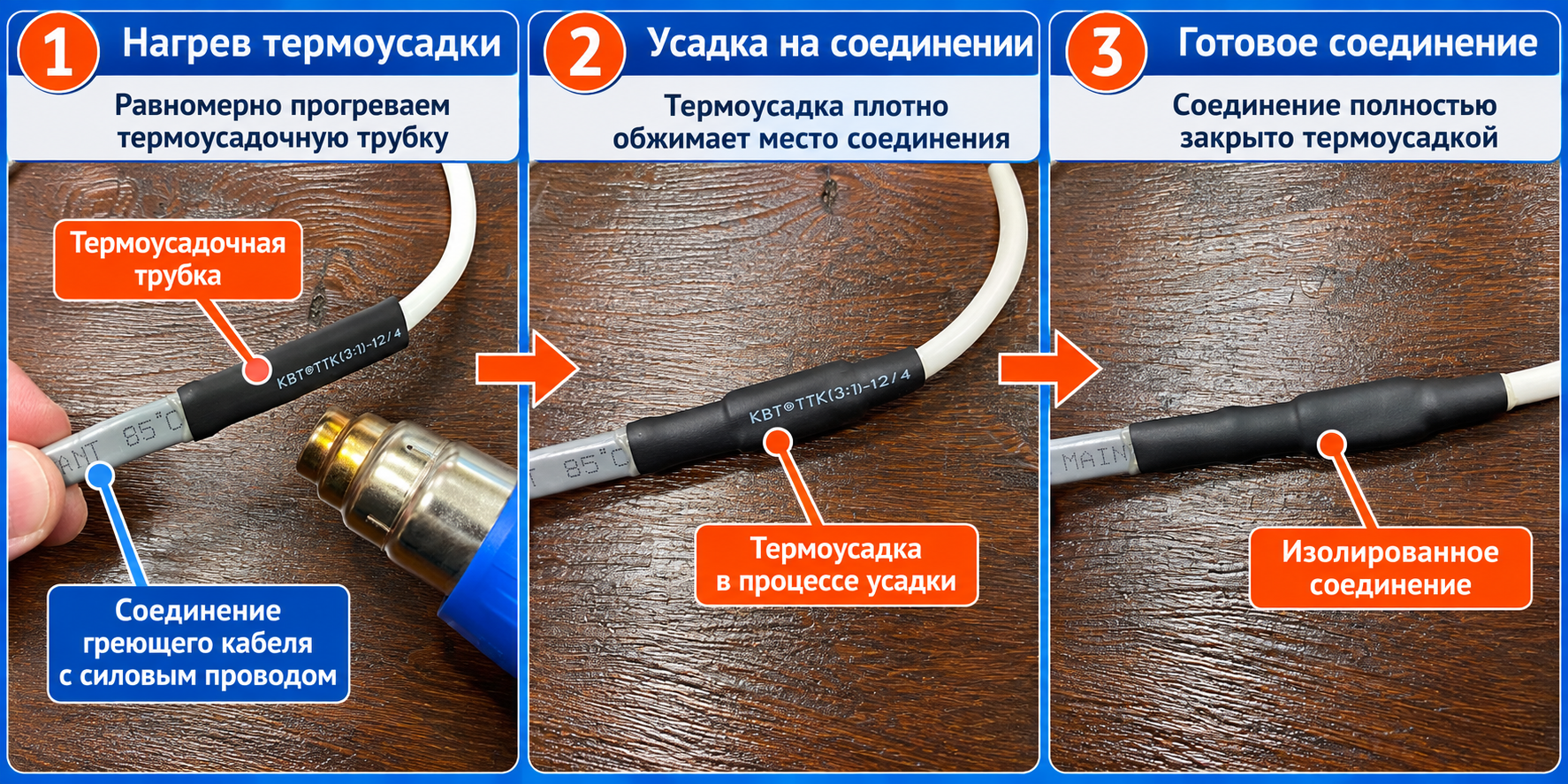

Герметизируем соединение термоусадкой
После электрического соединения необходимо тщательно изолировать и герметизировать место перехода от питающего провода к греющему кабелю.
На соединение устанавливается клеевая термоусадочная трубка. При нагревании она уменьшается в диаметре и плотно облегает соединение, а внутренний клеевой слой дополнительно герметизирует узел.
Прогрев должен быть равномерным.
Важно не перегревать наружную оболочку самого кабеля и питающего провода. Режим нагрева необходимо выбирать в соответствии с требованиями производителя термоусадки.
После усадки соединению дают остыть.
Когда может потребоваться дополнительное усиление
Если место соединения в процессе эксплуатации будет испытывать механические нагрузки или перемещения, исходная инструкция предлагает дополнительно усилить узел еще одной защитной муфтой.
Такой подход может повысить механическую защищенность соединения, однако конструкция усиления не должна нарушать допустимый радиус изгиба кабеля и требования производителя.

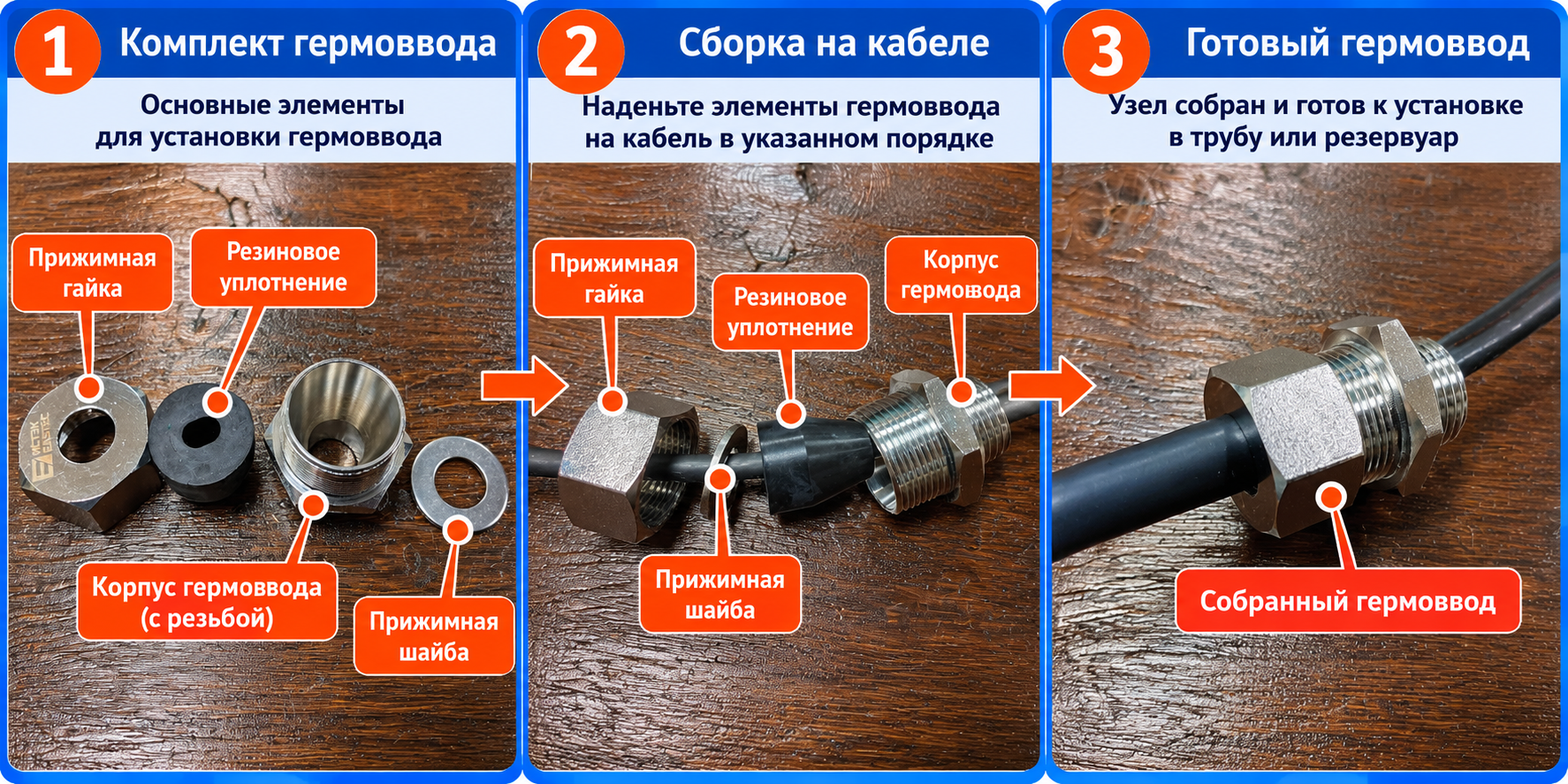

Устанавливаем герметичный ввод для кабеля внутри трубы
Для наружного монтажа этот этап не требуется.
Если же греющий кабель необходимо провести внутрь водопровода, требуется специальный герметичный ввод.
В исходном примере используются варианты с наружной присоединительной резьбой:
1/2", 3/4" или 1".
Подходящий размер выбирается в соответствии с конструкцией трубопровода.
Сальниковый ввод должен обеспечить две функции: провести кабель внутрь трубы и сохранить герметичность водопроводной системы.
До окончательной сборки: Очень важно установить необходимые элементы ввода на кабель до окончательной сборки, если конструкция конкретного комплекта не позволяет надеть их впоследствии.
Подготавливаем противоположный конец кабеля
Соединить греющий кабель с питающим проводом — только половина работы. Необходимо правильно подготовить и второй конец.
И здесь есть принципиально важный момент:

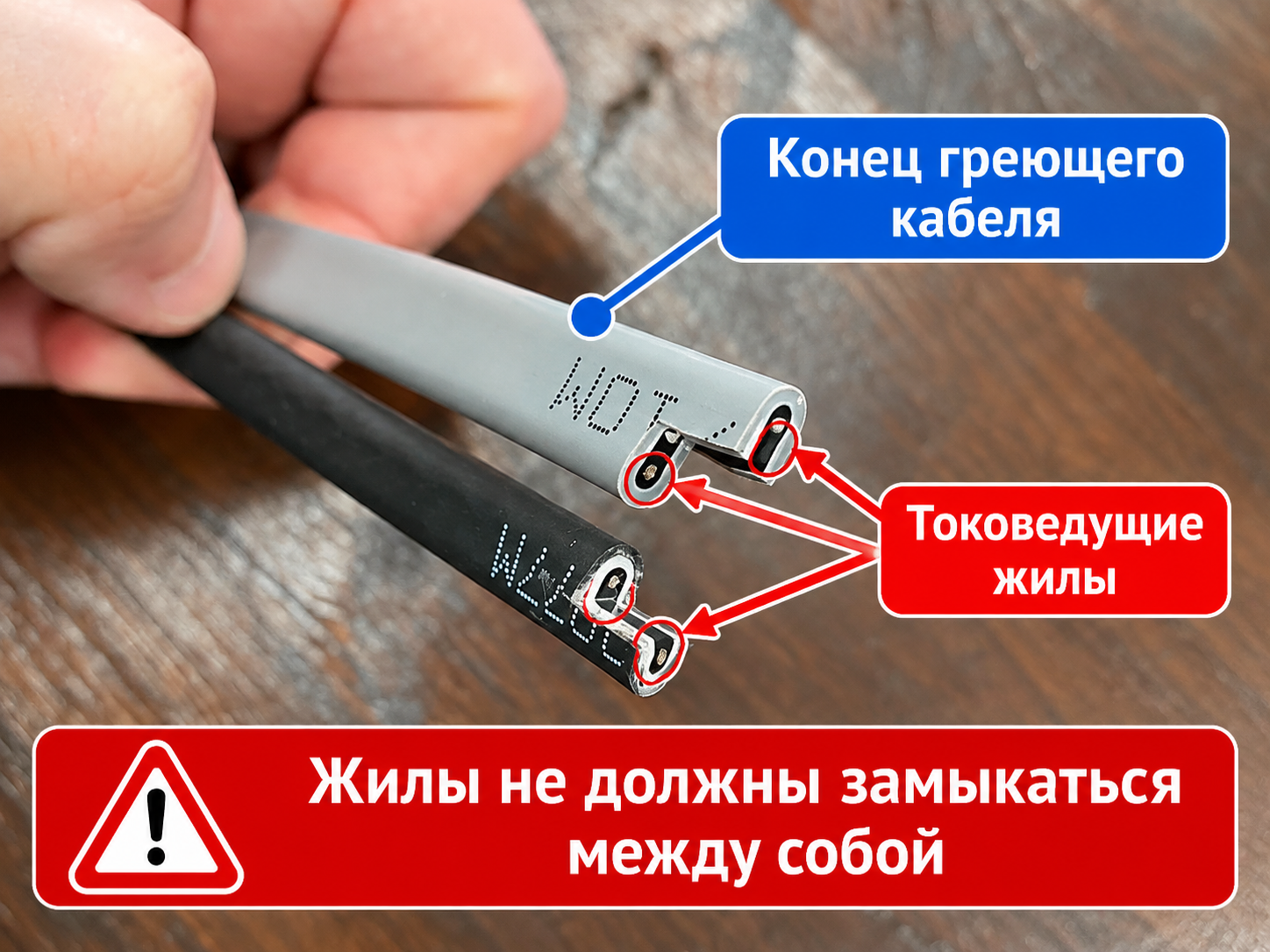

Токоведущие жилы на конце саморегулирующегося кабеля не должны быть электрически соединены между собой.
Конец необходимо не замкнуть, а надежно изолировать и герметизировать.
Конец кабеля наружного монтажа

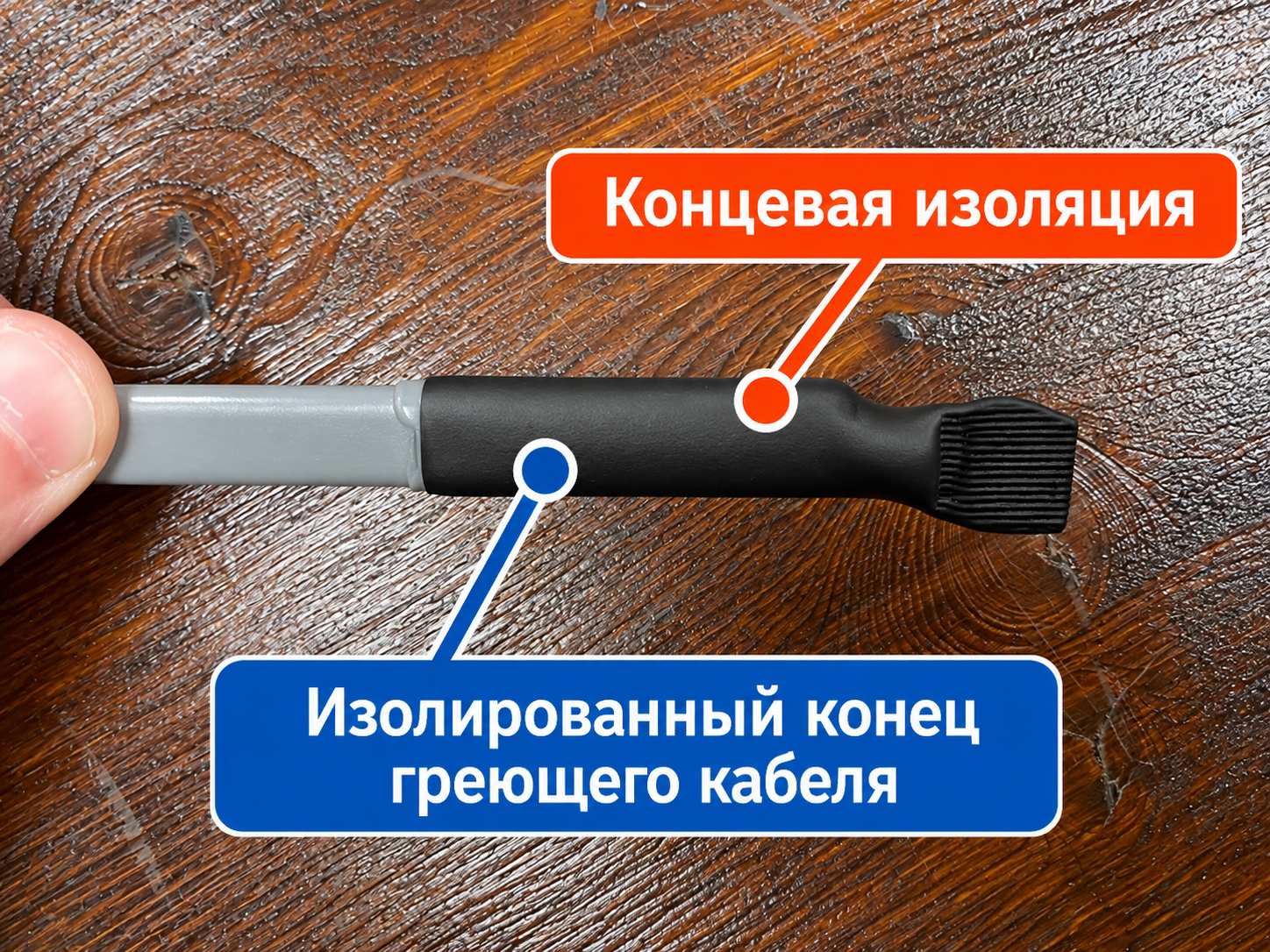

В исходном варианте на конец наружного кабеля надевается небольшой отрезок клеевой термоусадки.
Трубку располагают таким образом, чтобы за краем кабеля оставался небольшой свободный участок.
После равномерного прогрева термоусадка плотно облегает кабель. Свободный конец формируется таким образом, чтобы закрыть торец и исключить попадание влаги.
Для конкретной системы предпочтительно использовать предусмотренный производителем концевой комплект и соблюдать его инструкцию.

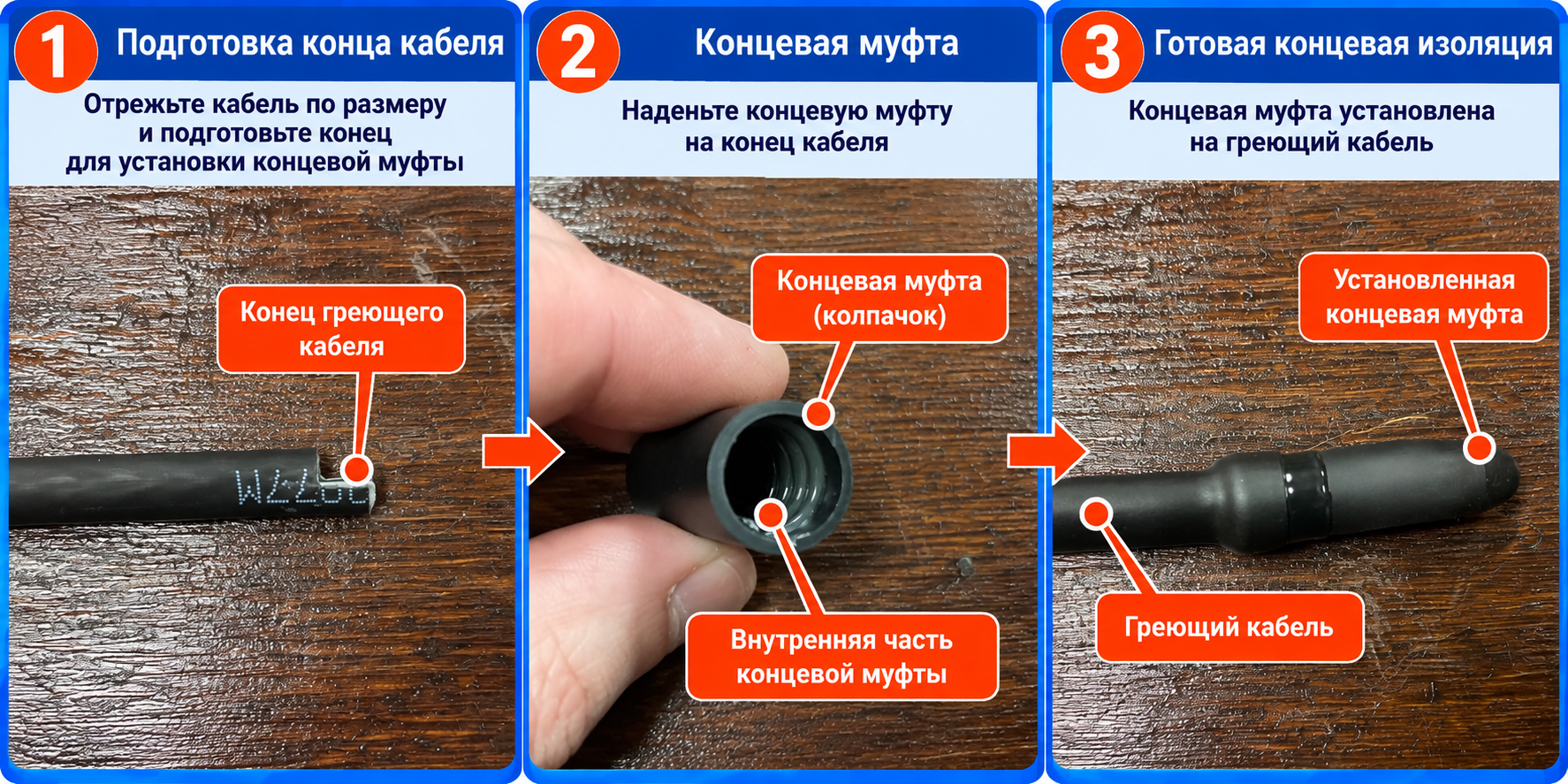

Конец кабеля внутри трубы
Техническое примечание: К герметизации внутритрубного кабеля предъявляются особенно высокие требования, поскольку концевой участок непосредственно контактирует с водой.
В исходной конструкции используется специальная концевая муфта с клеевым слоем.
Она устанавливается на конец нагревательного элемента и равномерно прогревается до полной усадки и герметизации. После остывания необходимо визуально проверить получившийся узел.
Что проверить после сборки
Не подключайте только что собранный кабель к сети исключительно для того, чтобы «посмотреть, нагревается ли он».
Сначала необходимо проверить качество монтажа.
Убедитесь, что:
Дальнейшие электрические проверки и подключение необходимо выполнять в соответствии с документацией производителя конкретного греющего кабеля и требованиями к электробезопасности.
Что в итоге
Саморегулирующийся греющий кабель позволяет организовать обогрев проблемного участка водопровода как снаружи трубы, так и — при использовании специально предназначенной для этого модели — изнутри.
В обоих случаях принцип сборки похож: кабель разделывается, его токоведущие жилы соединяются с питающим проводом, соединение герметизируется клеевой термоусадкой, а противоположный конец надежно изолируется.
Но есть важное различие. Кабель, который устанавливается внутрь водопровода, должен быть прямо предназначен производителем для такого применения, а ввод в трубу должен оставаться герметичным.
Главное при самостоятельной сборке — не скорость работы, а качество трех узлов: электрического соединения, его влагозащиты и концевой герметизации.
После правильной сборки остается не менее важная часть работы: определить необходимую длину и мощность греющего кабеля, правильно разместить его на трубопроводе, выполнить теплоизоляцию трубы и организовать безопасное подключение системы к электропитанию.
