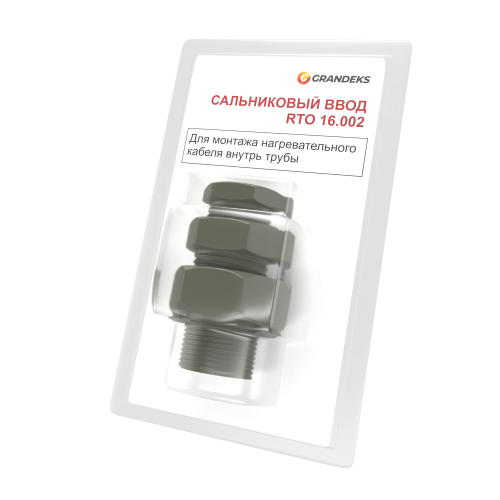

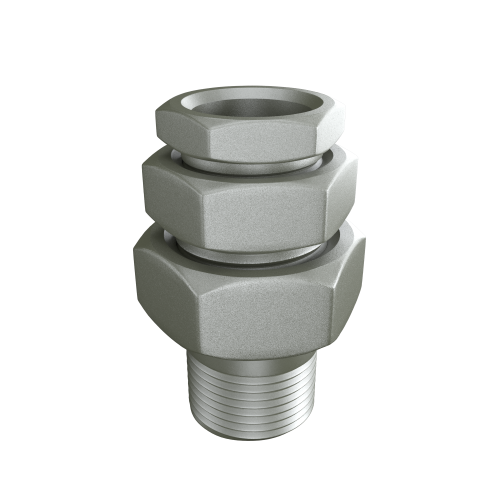

Сальниковый ввод RTO 16.002 1/2
Сальниковый ввод RTO 16.002 предназначен для монтажа нагревательных секций внутри водопроводных труб внутренним диаметром не менее 15 мм. Нагревательная секция предназначена только для компенсационного обогрева труб и не предназначена для разогрева замерших труб.Перед началом монтажа убедитесь, что имеющаяся нагревательная секция свободно входит внутрь трубы.
Монтаж допускается производить при температуре окружающей среды не ниже +50С. Максимальное давление в трубе не должно превышать 10 атм (10 бар). Обогреваемая жидкость – вода.
Монтаж:
- Перекройте подачу воды в обогреваемую трубу.
- Слейте воду из обогреваемого участка трубы.
- Выберите способ установки и тип тройника.
- Установите на трубу тройник соответствующего размера.

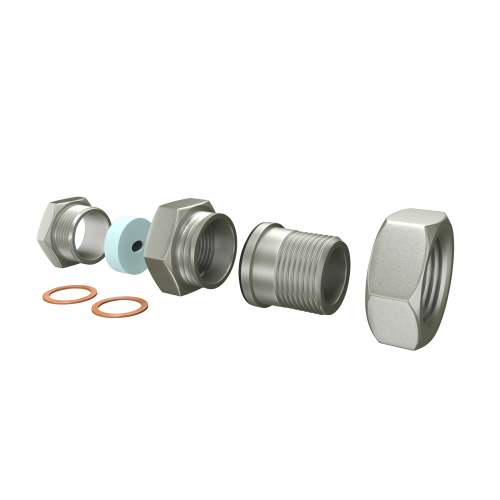

- На внешнюю резьбу сальникового ввода намотайте 5-6 витков уплотнительной ленты.
- Установите на тройник нижнюю часть сальникового ввода, используя ключ разводной.
- Соединительная муфта, соединяющая нагревательный кабель и его монтажный конец, должна находиться снаружи.
- Наденьте нагревательную секцию на верхнюю часть сальникового ввода.
- Наденьте на нагревательную секцию шайбу из данного комплекта.
- Наденьте на нагревательную секцию резиновое уплотнение из данного комплекта. Для облегчения установки предварительно разогреть ее с помощью горячей воды. Соберите изделие, от руки затянув часть сальникового ввода так, чтобы почувствовать сопротивление при затяжке.
- Установите нагревательный кабель в трубу.
- Установите на трубу слой теплоизоляции.
- Откройте подачу воды в трубу. Проверьте, нет ли протечек. При наличии устраните их.
- При помощи мегомметра (не менее, чем на 500В) проверить поочередно сопротивление изоляции нагревательного кабеля между проводниками и экранирующей оплеткой.
- Включите вилку нагревательной секции в электрическую розетку. Электрическая линия, подающая питание на розетку должна быть оборудована УЗО (устройство защитного отключения) или дифференциальным автоматом.
ВНИМАНИЕ!
При монтаже нагревательного кабеля внутрь трубы следует проявлять осторожность, не допускать повреждения кабеля и больших механических нагрузок.
Минимальный радиус изгиба - 35 мм.
Не закрывайте трубу материалами, неспособными длительно выдержать нагрев до +650 С.
Не включайте нагревательную секцию, смотанную в бухту.
