Прогрев бетона греющим кабелем ПНСВ и КДБС зимой

При бетонировании зимой одной из главных задач становится сохранение температурных условий, необходимых для нормального твердения бетонной смеси. Если бетон замёрзнет до набора требуемой прочности, это может отрицательно повлиять на структуру и характеристики готовой конструкции.

Для зимнего бетонирования применяют разные технологии: метод термоса, противоморозные добавки, тепляки, греющую опалубку, электродный прогрев и электрические нагревательные кабели. Выбор способа зависит от типа конструкции, температуры наружного воздуха, состава бетона, условий строительства и требований проекта производства работ.

Один из вариантов электротермообработки — прогрев бетона греющим проводом или кабелем. Нагревательный элемент устанавливается до заливки и после подачи питания передаёт тепло непосредственно бетонной конструкции.

Зачем прогревать бетон зимой

Твердение бетона связано с процессом гидратации цемента. При понижении температуры этот процесс замедляется, а при замерзании содержащейся в смеси воды нормальный набор прочности нарушается.

Поэтому при производстве бетонных работ в условиях отрицательных температур необходимо обеспечить режим выдерживания, при котором бетон сможет набрать требуемую прочность до возможного замораживания.

ПНСВ и КДБС для прогрева бетона — в чём разница

Для кабельного электрообогрева бетона применяются разные типы нагревательных элементов. Два распространённых решения — нагревательный провод ПНСВ и готовые нагревательные секции КДБС.

Принцип работы у них схож: электрический ток проходит через проводник с определённым сопротивлением, в результате чего выделяется тепло. Однако по конструкции, способу подключения и организации системы прогрева ПНСВ и КДБС заметно отличаются.

Прогрев бетона проводом ПНСВ

ПНСВ — нагревательный провод со стальной токопроводящей жилой и изоляцией. Он применяется для электрического прогрева монолитных бетонных и железобетонных конструкций в холодное время года.

Провод размещается внутри будущей бетонной конструкции до заливки смеси. При прохождении электрического тока стальная жила нагревается, а выделяемое тепло передаётся окружающему бетону.

Особенность технологии заключается в том, что длина рабочих участков, электрические параметры и схема подключения должны быть рассчитаны заранее. Для организации питания ПНСВ обычно используется специализированное понижающее оборудование.

Почему ПНСВ нельзя просто подключить к 220 В

ПНСВ нельзя рассматривать как готовый бытовой нагревательный кабель для непосредственного подключения к розетке. Электрические параметры рабочего участка зависят от сопротивления конкретного провода, его длины, схемы соединения и напряжения питания.

Поэтому сначала рассчитывают нагревательные ветви и электрическую нагрузку, после чего подбирают схему подключения и оборудование.

Для систем с ПНСВ применяют прогревочные трансформаторы и станции, позволяющие получить необходимое напряжение и организовать требуемый режим электрообогрева.

Как укладывают ПНСВ в бетон

Нагревательный провод монтируют после устройства арматурного каркаса, установки закладных элементов и завершения работ, которые могут повредить уже проложенные нагревательные линии.

Провод распределяют по конструкции в соответствии с разработанной схемой. При монтаже важно обеспечить равномерное расположение нагревательных ветвей и не допускать повреждения изоляции.

• нагревательные участки не должны пересекаться и соприкасаться друг с другом;
• провод фиксируют без чрезмерного натяжения;
• необходимо исключить повреждение изоляции арматурой и крепёжными элементами;
• рабочая нагревательная часть должна находиться внутри бетонной конструкции;
• соединения и выводы выполняются в соответствии с электрической схемой проекта.

Участки, предназначенные непосредственно для нагрева, нельзя оставлять работающими открыто на воздухе: условия теплоотдачи в воздухе и внутри бетона существенно различаются.

Что такое холодные концы ПНСВ

Для вывода питания за пределы прогреваемой конструкции используют так называемые холодные концы — проводники, предназначенные для соединения нагревательных участков с питающей системой без интенсивного выделения тепла на открытом воздухе.

Места перехода и соединения выполняются по принятой технологии и должны быть надёжно защищены. Перед бетонированием электрическую систему проверяют, а после заливки контролируют её рабочие параметры.

Прогрев бетона кабелем КДБС

КДБС — готовая резистивная нагревательная секция, предназначенная для прогрева монолитного бетона и железобетона в холодное время года.

В отличие от ПНСВ, КДБС поставляется как готовое изделие определённой длины и мощности. Нагревательная часть оснащена заводскими соединительной и концевой муфтами, а также установочным проводом для подключения.

Для секций 40КДБС линейная мощность составляет 40 Вт/м. Секции рассчитаны на подключение к сети 220–240 В, поэтому отдельный понижающий трансформатор, характерный для традиционной системы с ПНСВ, для них не требуется.

Основные характеристики 40КДБС

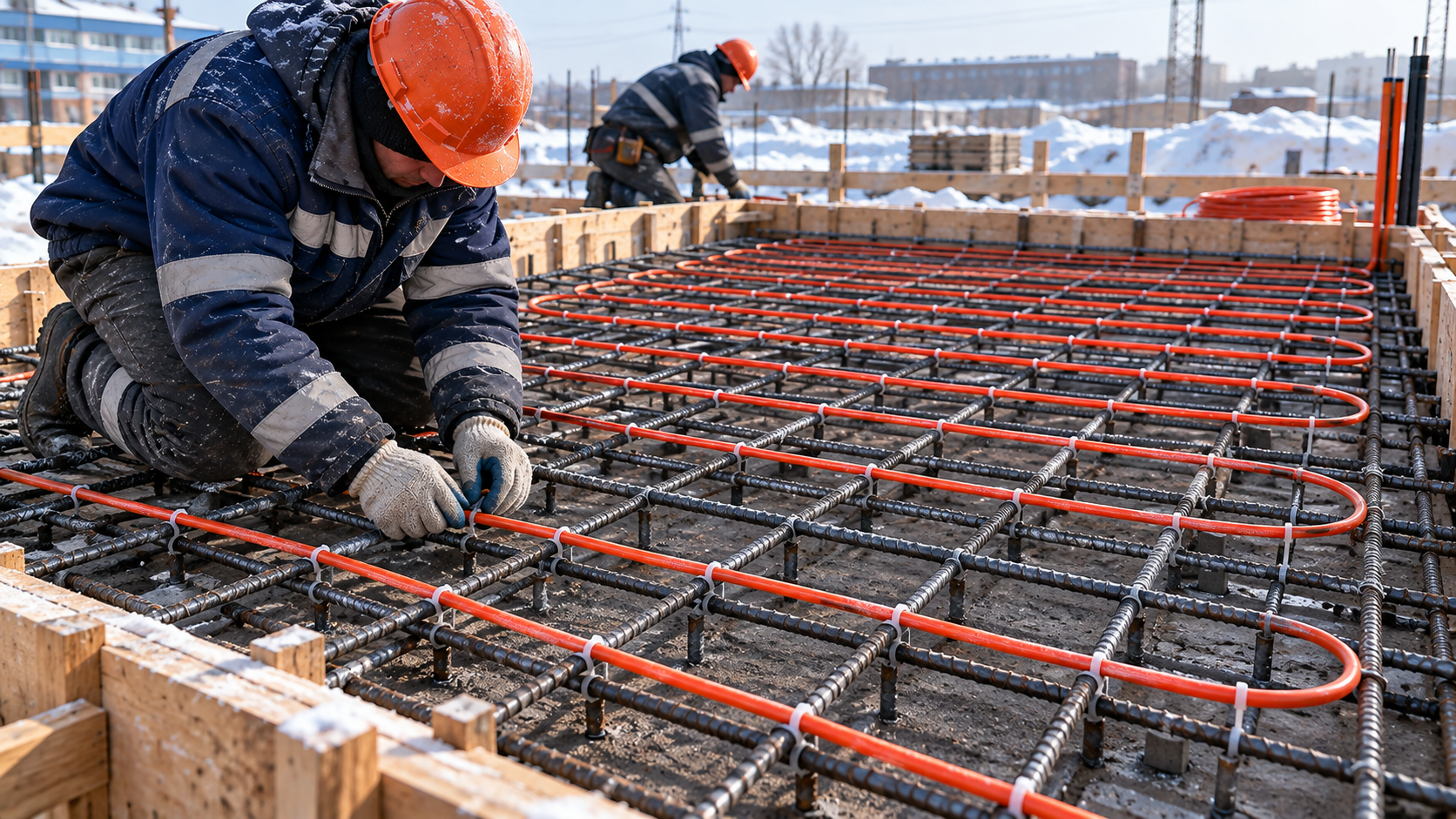

Как монтируется КДБС для прогрева бетона

Секции раскладывают и фиксируют до заливки бетонной смеси. Нагревательный кабель распределяют по прогреваемой конструкции таким образом, чтобы обеспечить предусмотренную проектом плотность мощности и максимально равномерный температурный режим.

При монтаже КДБС необходимо соблюдать основные правила:

• не допускать пересечения нагревательного кабеля;
• соблюдать допустимое расстояние между соседними нитками;
• не повреждать наружную оболочку и заводские муфты;
• соблюдать допустимый радиус изгиба;
• распределять секции с учётом геометрии и условий теплоотдачи конструкции;
• не включать нагревательную часть открыто на воздухе;
• перед заливкой проверить электрические параметры системы.

После монтажа и необходимых электрических проверок производится заливка бетона. После завершения предусмотренного режима выдерживания питание отключают. Нагревательная часть остаётся внутри монолитной конструкции.

Как рассчитать КДБС для прогрева бетона

Расчёт системы нельзя сводить только к площади плиты или объёму бетона. Требуемая мощность зависит от температуры наружного воздуха, геометрии конструкции, теплоизоляции опалубки, состава бетона, ветрового воздействия и требуемого режима выдерживания.

Для предварительной оценки сначала определяют необходимую удельную мощность прогрева в кВт на 1 м³ бетона, а затем переводят полученную мощность в длину нагревательного кабеля.

Для секции 40КДБС с линейной мощностью 40 Вт/м используется формула:

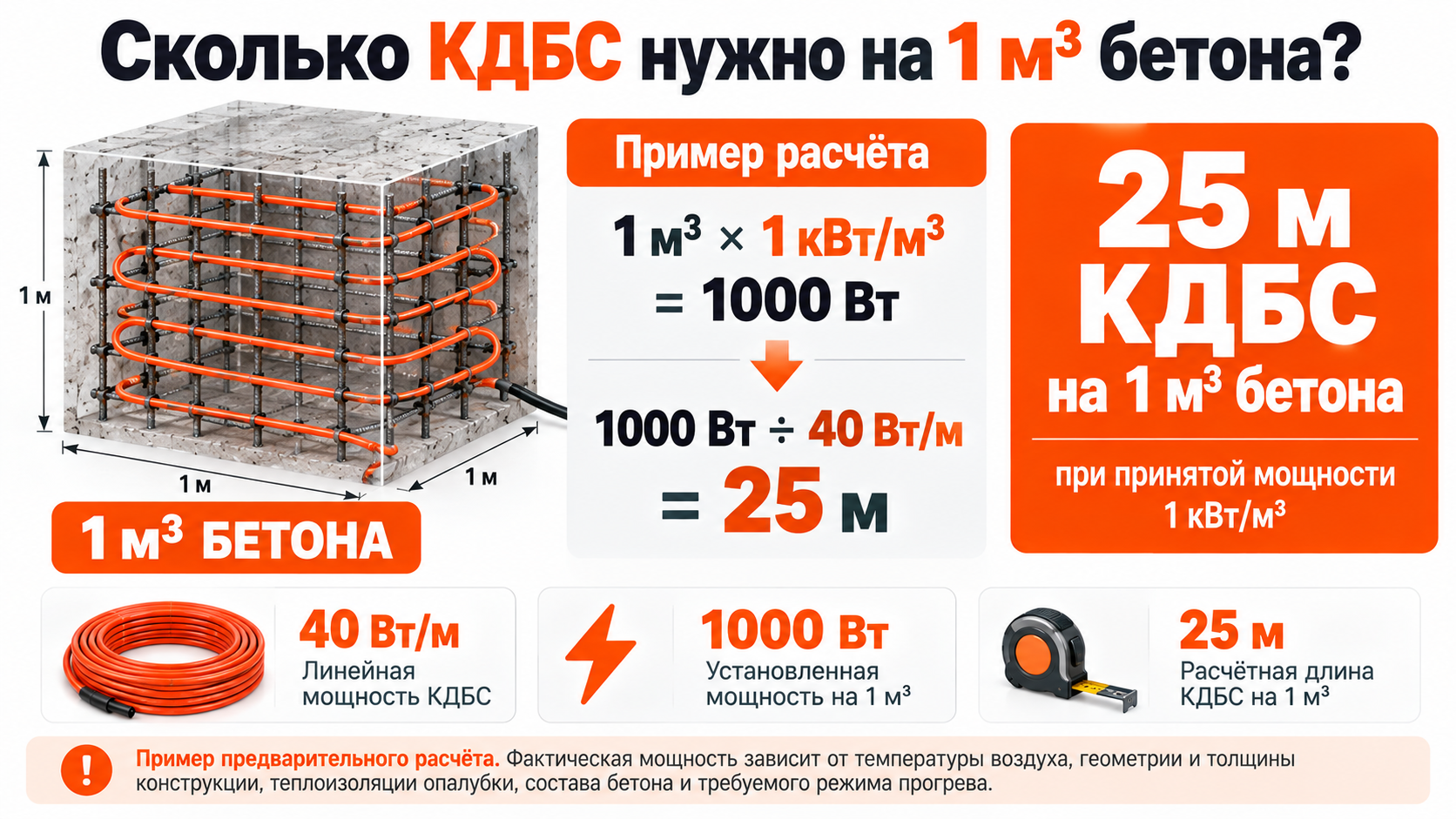

Сколько кабеля КДБС нужно на 1 м³ бетона — пример расчёта

Рассмотрим конкретный пример, чтобы понять порядок расчёта.

Допустим, необходимо прогреть 1 м³ бетона. Для примера принимаем требуемую удельную мощность электрообогрева 1 кВт/м³.

Тогда необходимая установленная мощность системы составит:

1 м³ × 1 кВт/м³ = 1 кВт = 1000 Вт.

Линейная мощность 40КДБС составляет 40 Вт на один метр. Следовательно, необходимая суммарная длина нагревательного кабеля:

1000 Вт ÷ 40 Вт/м = 25 м.

Итог: в рассматриваемом примере для 1 м³ бетона требуется суммарно 25 м кабеля 40КДБС, что соответствует установленной мощности 1000 Вт.

Поскольку КДБС поставляется готовыми нагревательными секциями фиксированной длины, на практике подбирают одну или несколько заводских секций так, чтобы их суммарная мощность и длина соответствовали расчётному значению и позволяли правильно распределить нагрев по конструкции.

Быстрый расчёт КДБС на 1 м³ бетона

При линейной мощности 40 Вт/м можно быстро пересчитать, сколько метров кабеля соответствует разной установленной мощности на один кубический метр бетона.

Пример расчёта КДБС для нескольких кубов бетона

Эту же формулу можно использовать для конструкции любого объёма. Например, требуется выполнить предварительный расчёт прогрева 5 м³ бетона. Для примера снова принимаем удельную мощность 1 кВт/м³.

Сначала рассчитываем общую мощность:

5 м³ × 1 кВт/м³ = 5 кВт.

Затем определяем суммарную длину 40КДБС:

5000 Вт ÷ 40 Вт/м = 125 м.

Таким образом, для условной конструкции объёмом 5 м³ при принятой мощности 1 кВт/м³ расчётная потребность составит 125 м кабеля 40КДБС общей мощностью 5 кВт.

Далее эта суммарная длина распределяется между заводскими секциями с учётом геометрии конструкции, схемы укладки и электрической нагрузки на группы питания.

От чего зависит реальный расход КДБС на куб бетона

Количество кабеля на 1 м³ нельзя выбирать только по одной фиксированной цифре. Для предварительного расчёта необходимо учитывать условия конкретного объекта.

На требуемую мощность прогрева влияют:

• объём и геометрия бетонной конструкции;
• толщина плиты, стены или другого элемента;
• температура наружного воздуха;
• начальная температура бетонной смеси;
• класс и состав бетона;
• применение противоморозных добавок;
• материал и теплоизоляция опалубки;
• ветровое воздействие;
• условия теплоотдачи отдельных участков;
• требуемая скорость набора прочности;
• продолжительность температурного выдерживания.

Поэтому диапазон мощности, например от 0,4 до 1,5 кВт/м³, даёт очень разный расход 40КДБС — от 10 до 37,5 м кабеля на кубический метр.

Для предварительной оценки это позволяет быстро определить порядок требуемого количества материала, но окончательная схема должна учитывать конкретную конструкцию и технологию зимнего бетонирования.

До какой прочности нужно прогревать бетон

Распространённое утверждение о том, что любой бетон зимой достаточно прогреть до достижения ровно 50% проектной прочности, нельзя использовать как универсальное правило.

Требуемая критическая прочность бетона к моменту возможного замерзания зависит от класса бетона, назначения конструкции, условий её последующей эксплуатации, применяемой технологии зимнего бетонирования и других факторов.

Поэтому продолжительность электрообогрева определяют не только по времени работы кабеля. Необходимо обеспечить установленный технологический режим и требуемый набор прочности бетонной конструкции.

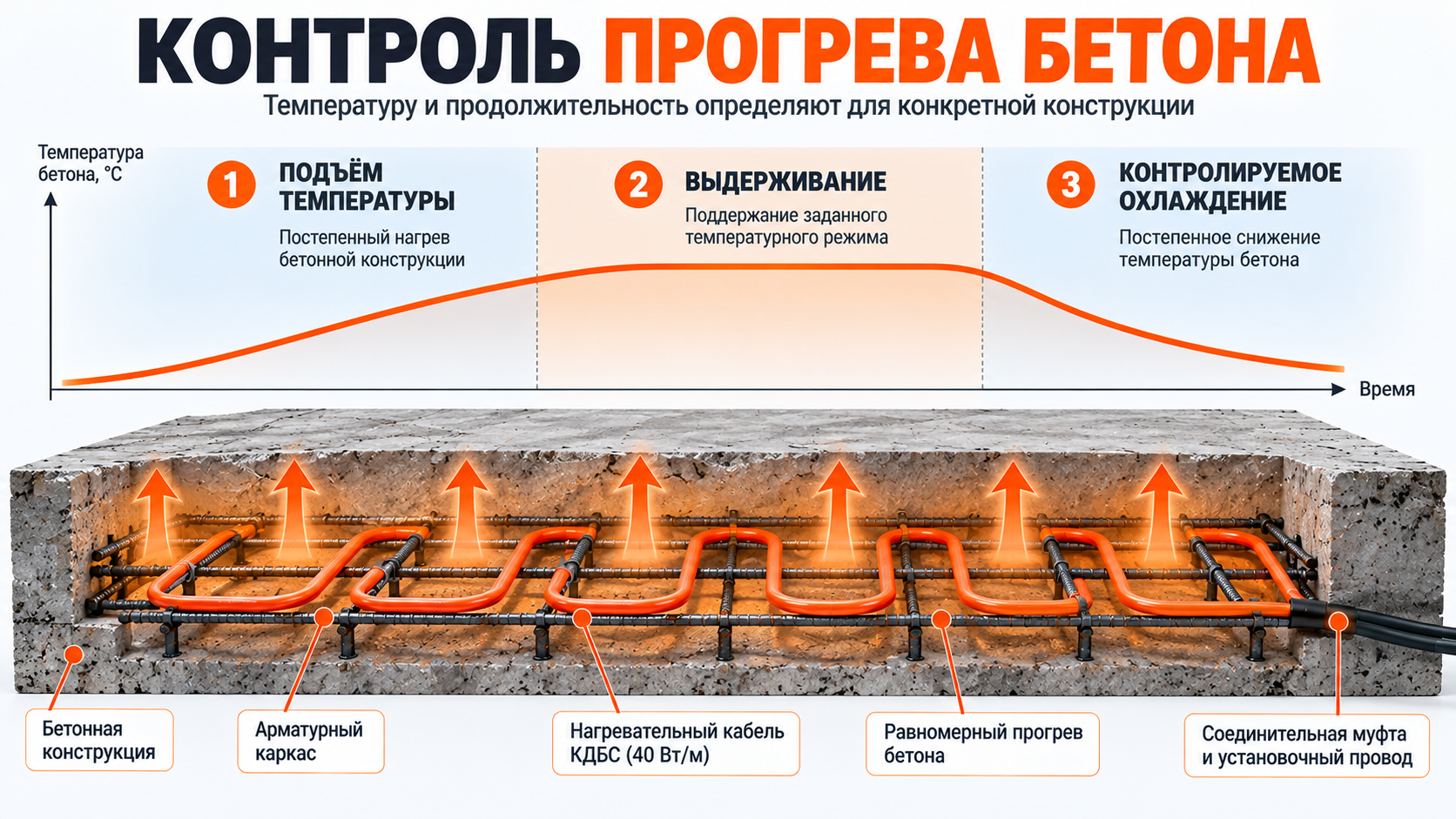

Контроль температуры при электропрогреве бетона

При зимнем бетонировании важно не просто включить нагревательный кабель, а контролировать температурный режим конструкции.

Слишком интенсивный нагрев может привести к значительному температурному перепаду между отдельными зонами, а слишком быстрое охлаждение после отключения системы — создать нежелательные температурные напряжения.

Поэтому технологический режим может включать несколько этапов:

1. подъём температуры до предусмотренного технологией значения;
2. изотермическое выдерживание при контролируемой температуре;
3. контролируемое охлаждение конструкции.

Конкретные температуры, продолжительность каждого этапа и допустимые скорости изменения температуры должны определяться технологической картой и требованиями к конкретной бетонной конструкции.

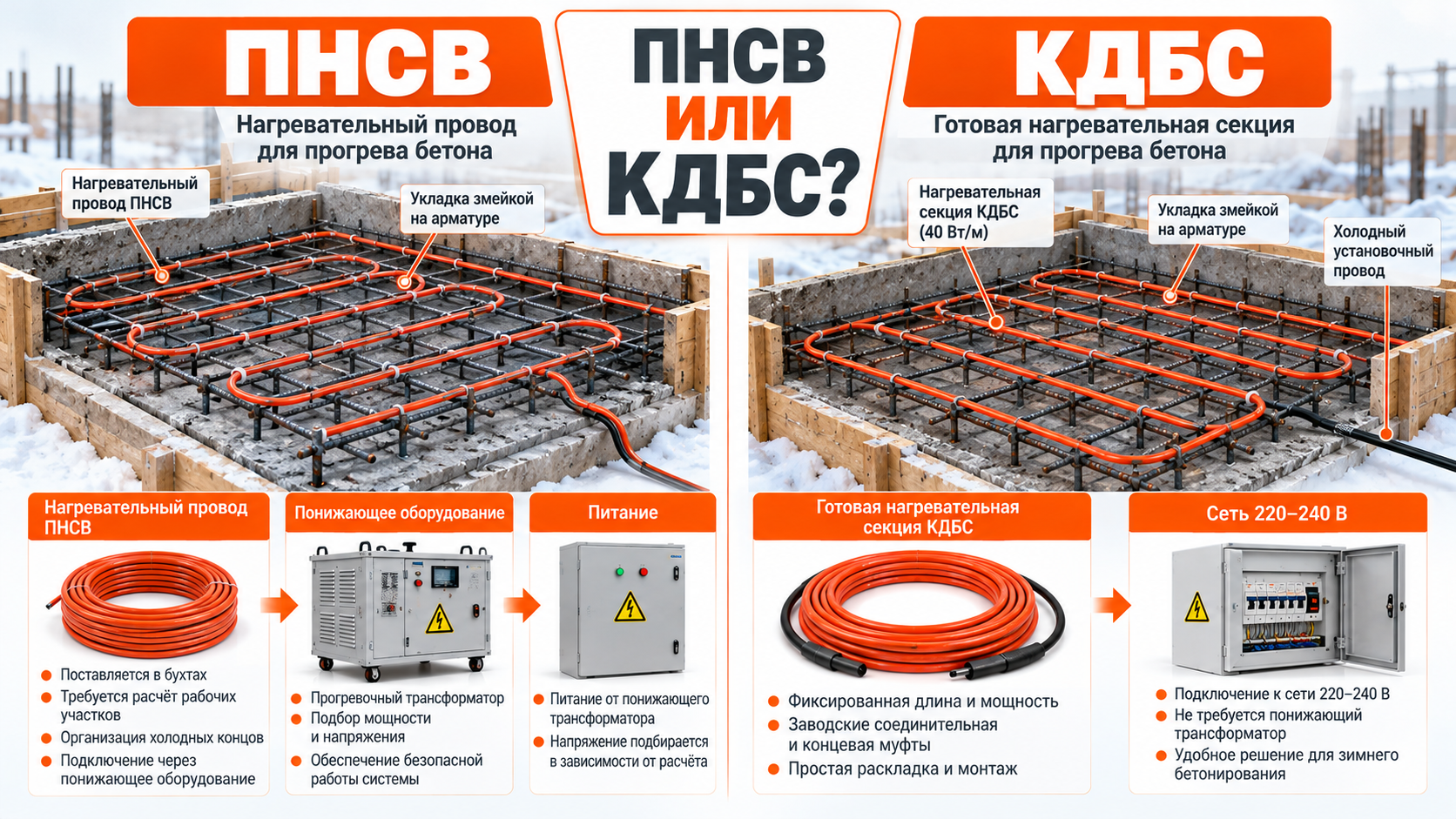

Что лучше для прогрева бетона — ПНСВ или КДБС

Выбор зависит от объекта, объёма работ, доступного оборудования и принятой технологии.

ПНСВ может быть рациональным решением на строительных объектах, где уже имеется оборудование для электропрогрева и специалисты, способные выполнить расчёт нагревательных ветвей, схемы соединения и нагрузки.

КДБС удобен там, где требуется собрать систему из готовых нагревательных секций с известной длиной и мощностью. Возможность работы соответствующих секций непосредственно от сети 220–240 В позволяет отказаться от отдельного понижающего трансформатора, однако электрическую нагрузку, коммутацию, защиту и количество одновременно подключаемых секций всё равно необходимо рассчитывать.

Можно ли подключать КДБС непосредственно к 220 В

Да, если речь идёт о секции КДБС, производителем которой предусмотрено питание от сети 220–240 В. В этом заключается одно из основных отличий готовой секционной системы от традиционной схемы прогрева проводом ПНСВ.

Однако возможность работы от сети 220 В не означает, что любое количество секций можно подключить к одной линии. Суммарную мощность и ток необходимо сопоставить с возможностями питающей сети, коммутационной аппаратуры и устройств защиты.

Например, если суммарная длина 40КДБС составляет 25 м, установленная мощность будет:

25 м × 40 Вт/м = 1000 Вт.

При увеличении количества секций их мощности складываются. Именно суммарная нагрузка используется при проектировании групп питания и подборе защитной аппаратуры.

Основные ошибки при прогреве бетона кабелем

• подбор количества кабеля только по объёму бетона без учёта условий объекта;
• использование значения 25 м/м³ как универсальной нормы для любых температур и конструкций;
• пересечение или чрезмерное сближение нагревательных линий;
• повреждение оболочки кабеля при монтаже арматуры и опалубки;
• включение нагревательной части, рассчитанной на работу в бетоне, открыто на воздухе;
• отсутствие контроля температуры бетона;
• неравномерное распределение мощности по конструкции;
• неучтённая суммарная электрическая нагрузка;
• подключение без предусмотренной проектом защитной и коммутационной аппаратуры;
• использование одного режима нагрева для участков с существенно разными условиями теплоотдачи.

Когда нужен прогрев бетона греющим кабелем

Кабельный электрообогрев применяется при зимнем устройстве фундаментов, монолитных плит, перекрытий, стен, колонн, ростверков и других бетонных и железобетонных конструкций, когда естественных температурных условий недостаточно для требуемого режима твердения.

Главное преимущество технологии заключается в том, что тепло выделяется непосредственно внутри прогреваемой конструкции. При правильно выполненном расчёте это позволяет организовать контролируемое выдерживание бетона при отрицательной температуре наружного воздуха.

Итог: сколько КДБС нужно для прогрева бетона

Для предварительного расчёта секций 40КДБС необходимо знать требуемую установленную мощность и учитывать линейную мощность кабеля 40 Вт/м.

Если для примера принять мощность прогрева 1 кВт на 1 м³ бетона, расчёт будет следующим:

1000 Вт ÷ 40 Вт/м = 25 м КДБС на 1 м³ бетона.

Соответственно, при тех же исходных условиях:

• 1 м³ бетона — 25 м КДБС, 1 кВт;
• 2 м³ бетона — 50 м КДБС, 2 кВт;
• 3 м³ бетона — 75 м КДБС, 3 кВт;
• 5 м³ бетона — 125 м КДБС, 5 кВт;
• 10 м³ бетона — 250 м КДБС, 10 кВт.

Эти значения справедливы именно для принятой в примере удельной мощности 1 кВт/м³. Если расчётная мощность составляет 0,8 кВт/м³, расход 40КДБС будет 20 м/м³, а при 1,5 кВт/м³ — 37,5 м/м³.

ПНСВ остаётся традиционным решением, требующим расчёта рабочих участков и системы питания. КДБС позволяет собирать систему из готовых секций фиксированной длины и мощности, что упрощает подбор и организацию кабельного прогрева бетона.
