Один из наших объектов в Новосибирске — монтаж тонкого электрического теплого пола ERGERT EXTRA-150 в квартире. Главным условием было минимально увеличить уровень пола, поэтому для проекта выбрали нагревательные маты мощностью 150 Вт/м².
ERGERT EXTRA-150 — тонкий двухжильный нагревательный мат, который позволяет организовать электрический подогрев пола без устройства традиционной толстой стяжки. Для помещений с плиткой система может устанавливаться непосредственно в предусмотренный конструкцией слой плиточного клея.
Задача: теплый пол с минимальным подъемом уровня пола
При ремонте квартиры важно было решить сразу две задачи: организовать комфортный электрический подогрев и максимально сохранить запланированную высоту пола.
Классическая конструкция с нагревательным кабелем в отдельной стяжке в данном случае увеличила бы толщину пола. Поэтому для объекта был выбран нагревательный мат ERGERT EXTRA-150.
Главное преимущество для этого объекта — небольшая толщина нагревательного кабеля и возможность монтажа в тонком слое конструкции пола. Это особенно удобно при ремонте, когда увеличение уровня пола необходимо свести к минимуму.
Что представляет собой ERGERT EXTRA-150?
ERGERT EXTRA-150 (ETME-150) — двухжильный экранированный нагревательный мат удельной мощностью 150 Вт/м². Нагревательный кабель закреплен на сетчатой основе, поэтому при монтаже не требуется вручную выдерживать шаг между соседними линиями кабеля.
Для серии производителем заявлены:
- удельная мощность — 150 Вт/м²;
- толщина нагревательного кабеля — 2,5 мм;
- двухжильная экранированная конструкция;
- изоляция из PTFE;
- ширина зоны обогрева — 50 см;
- рабочее напряжение — 220–240 В;
- производство — Германия;
- гарантия производителя — 50 лет.
Почему тонкий мат удобен при ремонте квартиры?
При устройстве электрического теплого пола высота конструкции имеет большое значение. Особенно это заметно, если ремонт выполняется одновременно в нескольких комнатах и необходимо сохранить одинаковый уровень чистового пола.
Нагревательный мат отличается от обычного кабеля тем, что тонкий кабель уже закреплен на сетке с заданным шагом.
Под керамическую плитку или керамогранит такой мат можно монтировать в слой плиточного клея в соответствии с требованиями производителя системы и применяемых строительных материалов.
Посмотреть другие варианты можно в разделе нагревательные маты 150 Вт/м².
Как проходил монтаж теплого пола
До начала работ была определена фактическая площадь укладки и составлена схема расположения нагревательных матов.
При расчете теплого пола важно учитывать именно свободную площадь укладки, а не просто общую площадь комнаты.

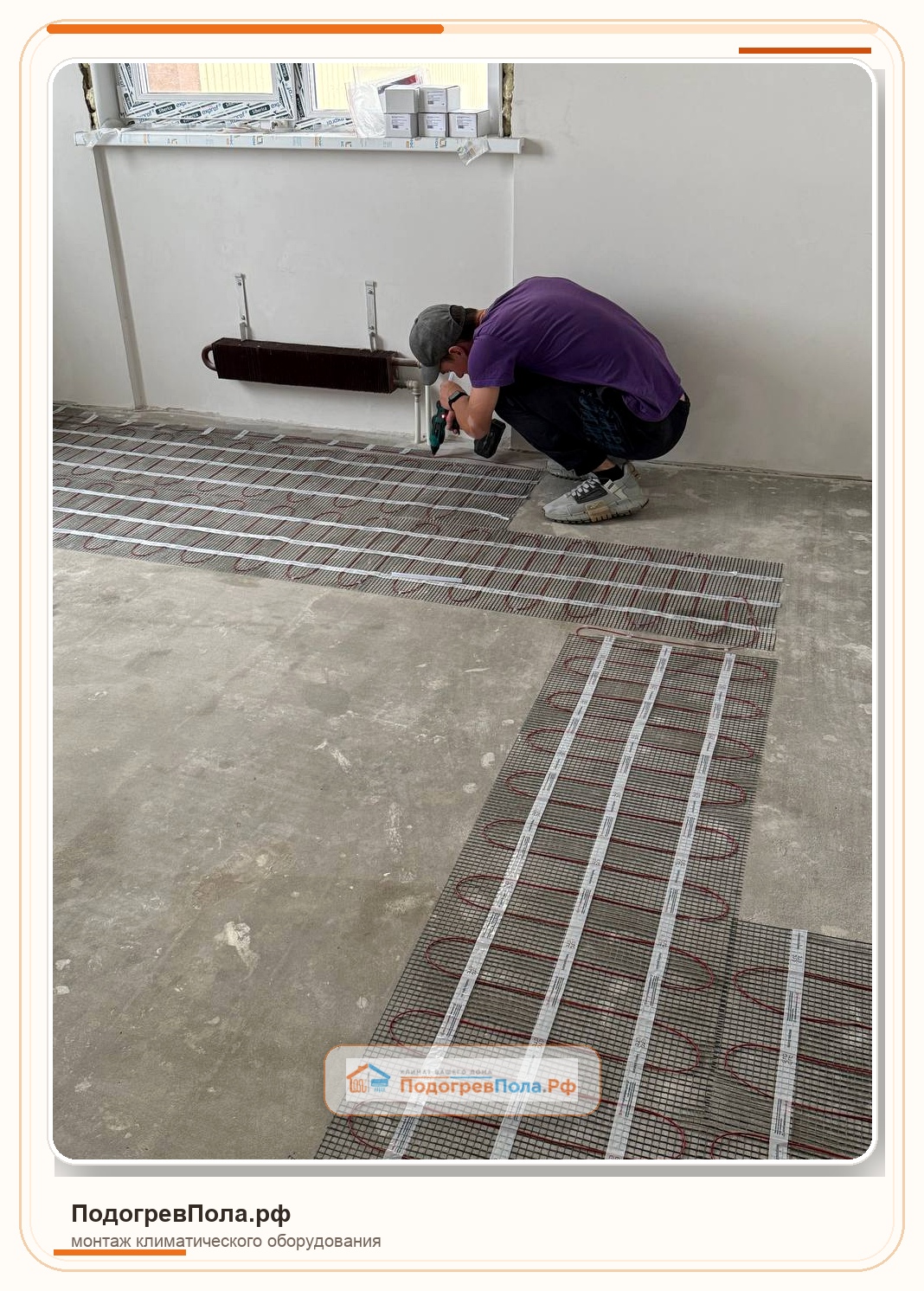

1. Подготовка основания
Основание проверили перед раскладкой нагревательных матов. Поверхность должна соответствовать требованиям выбранной конструкции пола и не иметь элементов, способных повредить нагревательный кабель.

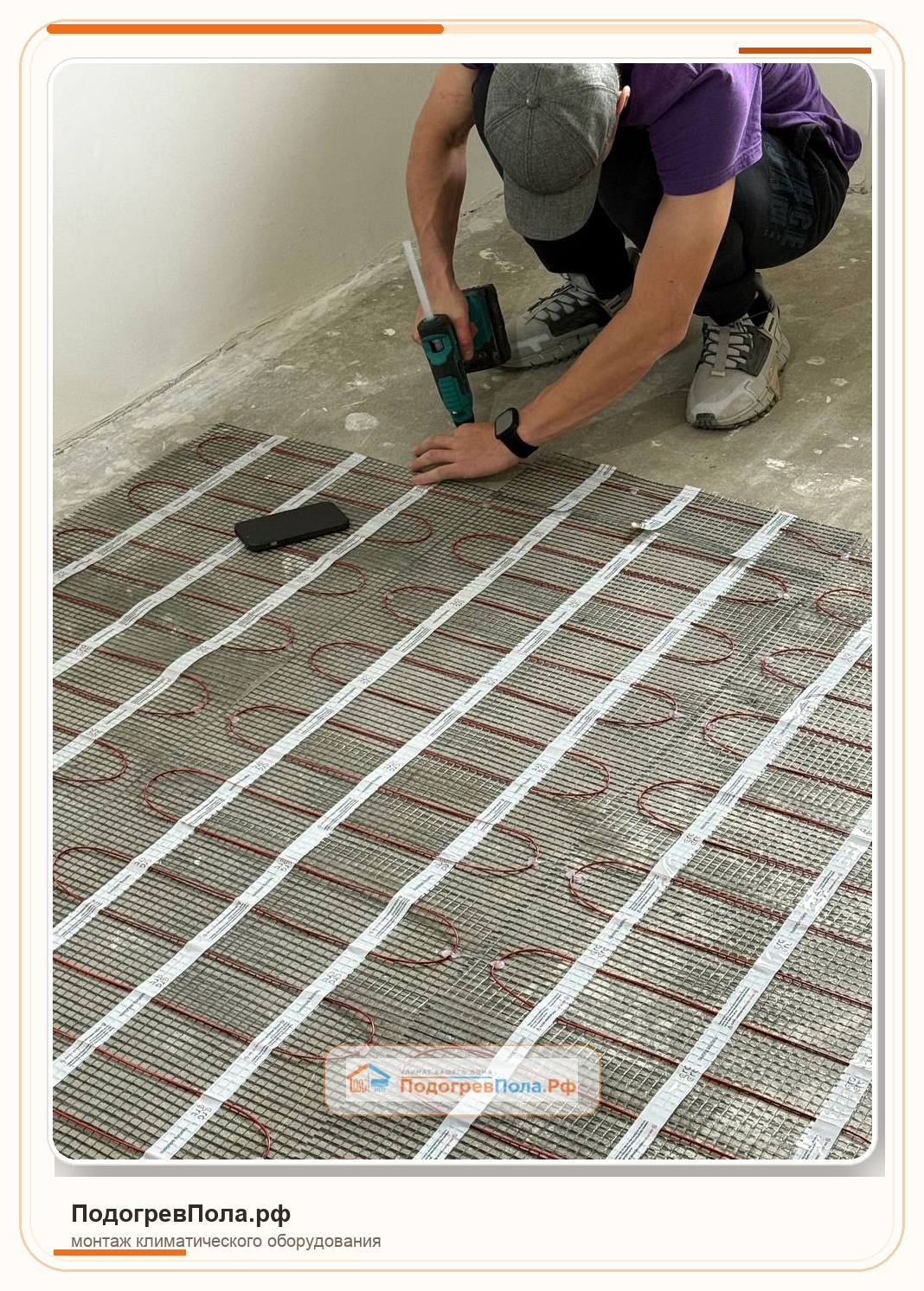

2. Разметка зон теплого пола
Перед раскладкой необходимо определить участки, которые будут обогреваться, и расположение стационарных предметов интерьера.
Это позволяет заранее подобрать размеры комплектов и избежать ситуации, когда нагревательного мата оказывается больше или меньше необходимой площади.

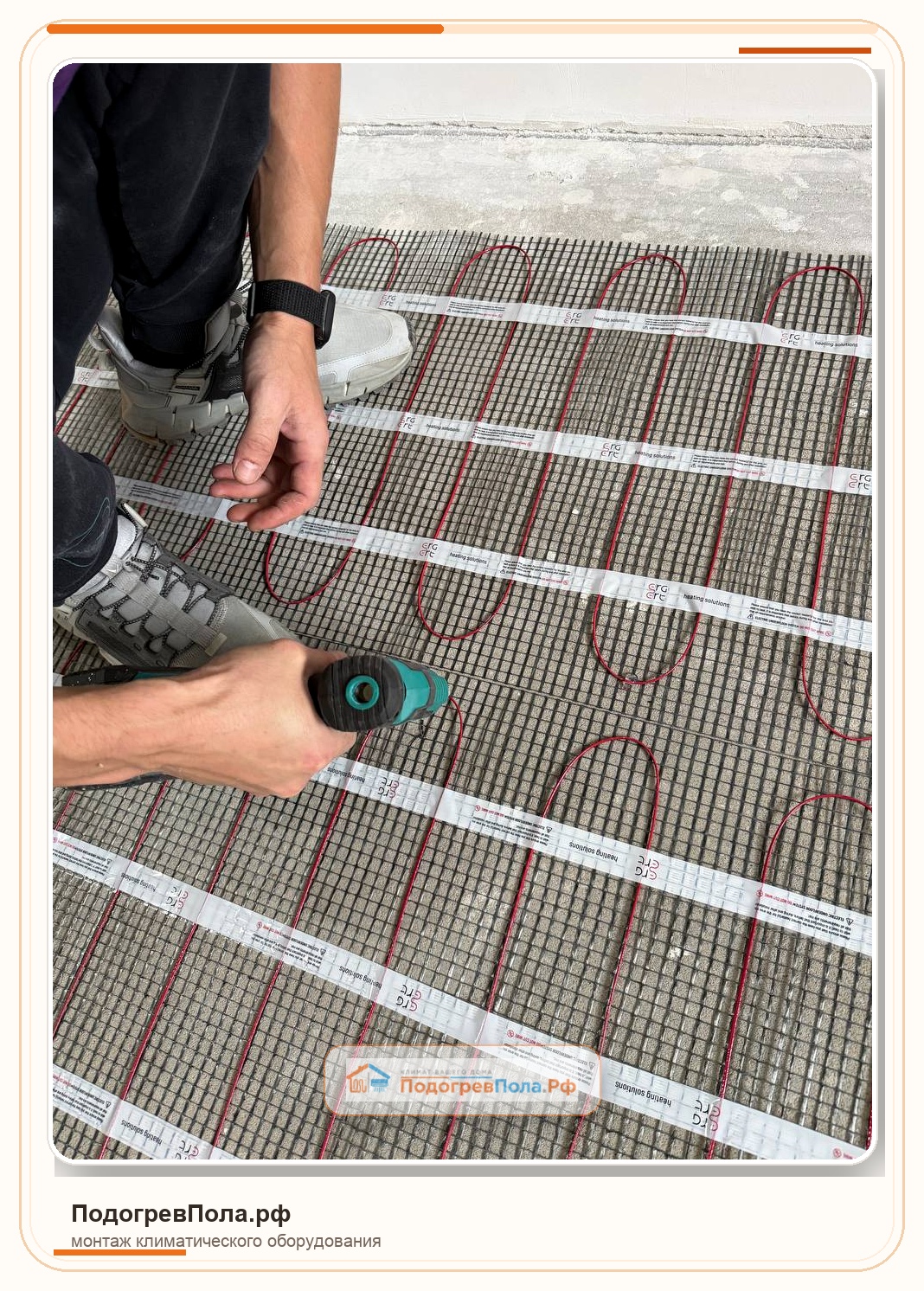

3. Раскладка нагревательных матов
Маты раскладываются по подготовленной схеме. Чтобы изменить направление полотна, монтажную сетку можно разрезать и развернуть мат.
При развороте нагревательного мата разрезается сетчатая основа. Сам нагревательный кабель повреждать или произвольно укорачивать нельзя.

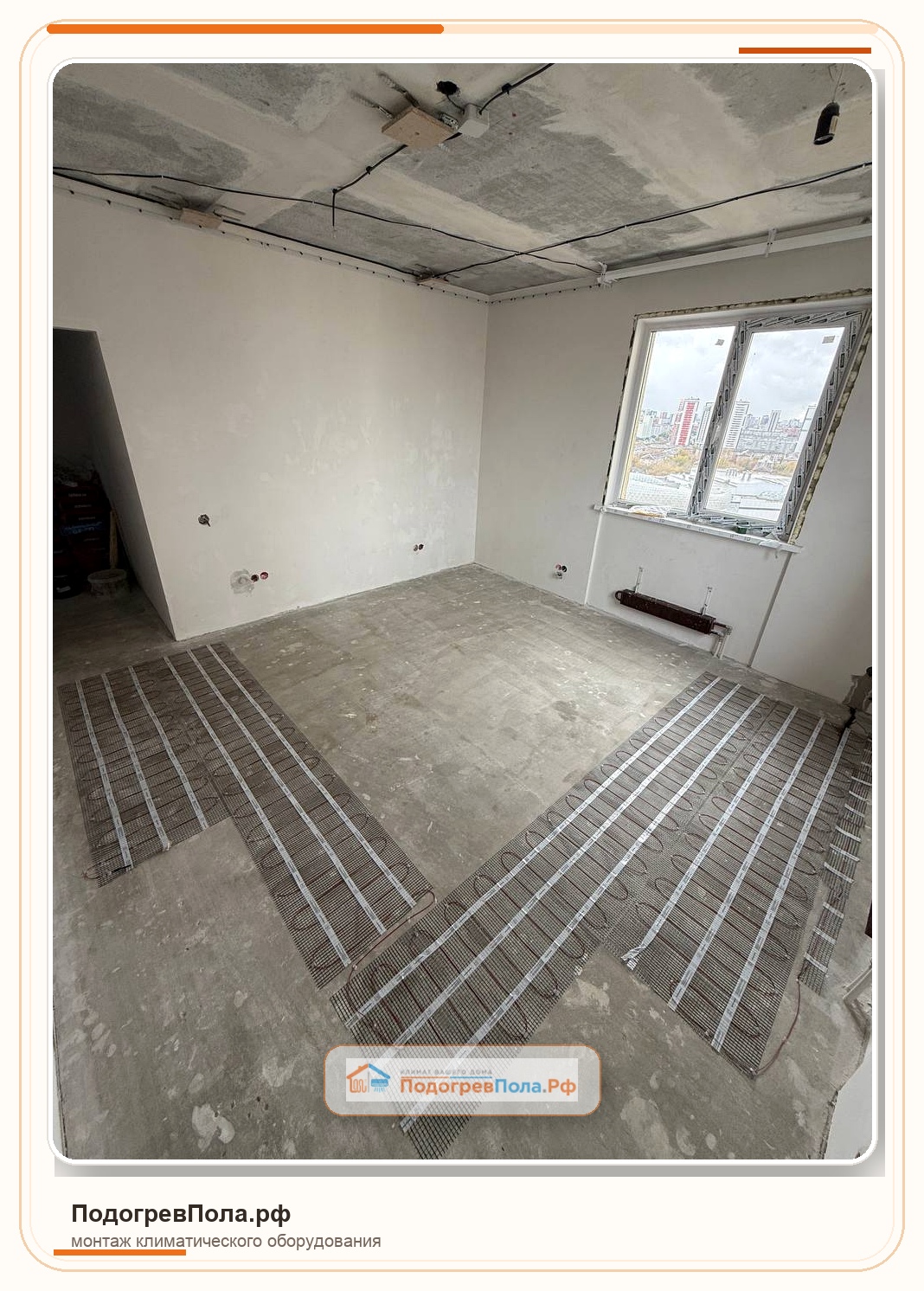

4. Установка датчика температуры пола
Вместе с теплым полом устанавливается датчик температуры. Его размещают в предусмотренной монтажной трубке в зоне между соседними линиями нагревательного кабеля согласно схеме монтажа.
Датчик необходим терморегулятору для контроля температуры пола.
Для управления системой можно подобрать терморегулятор для теплого пола с необходимыми функциями — от простой установки температуры до программирования расписания.

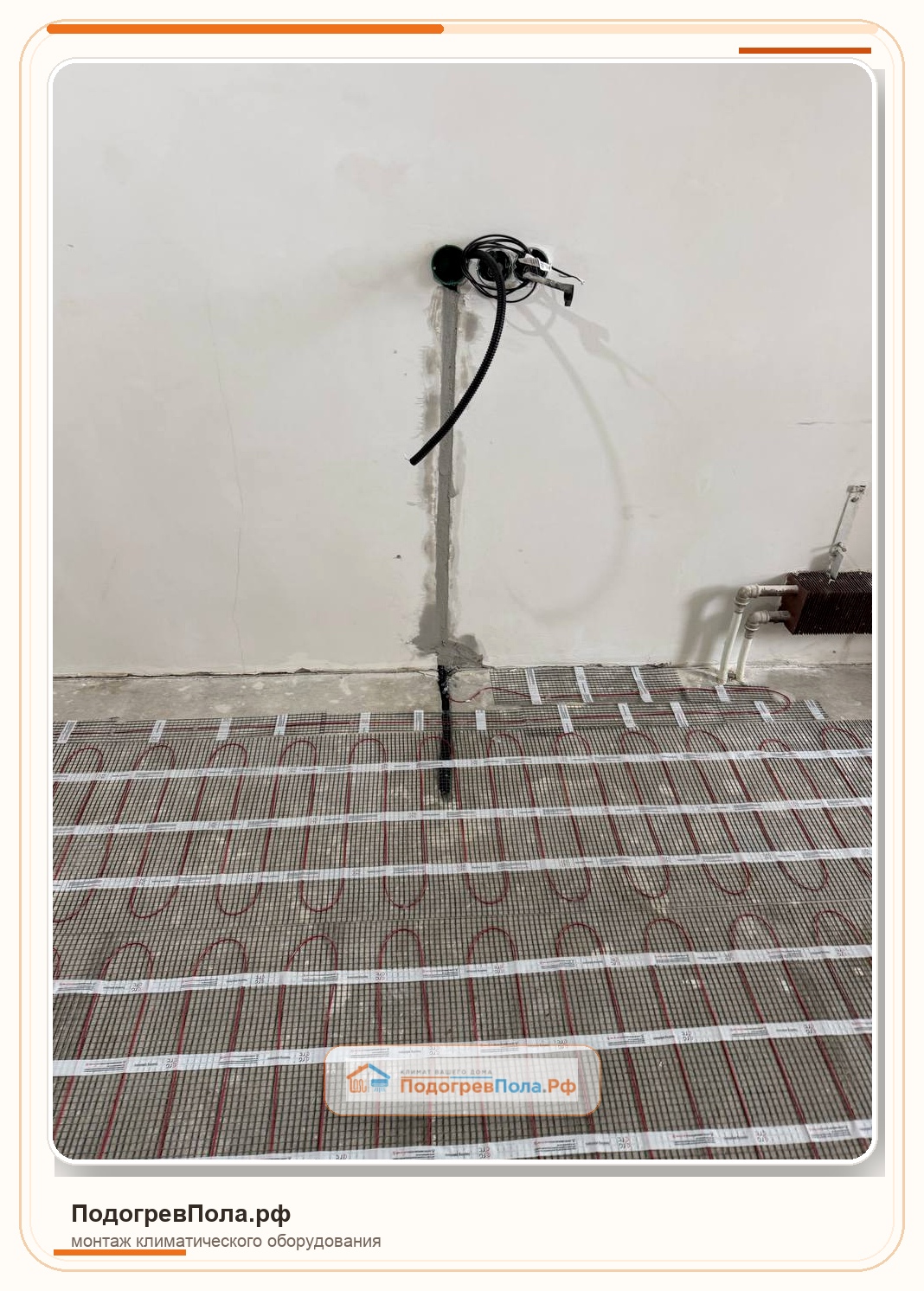

5. Проверка нагревательной системы
Нагревательный мат необходимо проверять на предусмотренных производителем этапах монтажа. В частности, контролируется электрическое сопротивление системы и состояние датчика температуры.
Это особенно важно сделать до того, как нагревательный элемент будет окончательно закрыт напольной конструкцией.
Основные характеристики системы на объекте
Можно ли установить такой теплый пол без стяжки?
Если сверху будет керамическая плитка или натуральный камень, производитель ERGERT EXTRA-150 предусматривает установку нагревательного мата в тонкий слой плиточного клея.
Это позволяет отказаться от отдельной толстой стяжки именно над нагревательным элементом и уменьшить увеличение уровня пола.
При этом теплый пол все равно требует правильно подготовленного основания.
Можно ли использовать ERGERT EXTRA-150 под ламинат?
Да, производитель предусматривает применение системы и с другими совместимыми напольными покрытиями, но конструкция отличается от монтажа под плитку.
В частности, для ламината или паркетной доски производитель указывает размещение нагревательного мата в слое ровнителя, после чего выполняется предусмотренная конструкция напольного покрытия.
Поэтому нельзя просто разложить обычный кабельный мат непосредственно под ламинатом так же, как инфракрасную пленку сухого монтажа.
Подходит ли 150 Вт/м² для отопления квартиры?
Мощность 150 Вт/м² характеризует установленную мощность на площади самого нагревательного мата, но не означает автоматически, что теплый пол сможет быть единственным отоплением любой квартиры.
Для этого необходимо сопоставить доступную мощность теплого пола с расчетными теплопотерями каждого помещения.
Если система используется для комфортного подогрева поверхности при существующем основном отоплении, задача значительно проще.
Сколько электроэнергии будет расходовать теплый пол?
Например, если в одной из зон уложено 6 м² ERGERT EXTRA-150:
Установленная мощность этой зоны составит 0,9 кВт. При непрерывной работе в течение одного часа она теоретически потребит 0,9 кВт·ч. В обычной эксплуатации терморегулятор периодически отключает нагрев после достижения установленной температуры.
Поэтому утверждение о каком-либо фиксированном проценте экономии электроэнергии для нагревательного мата было бы некорректным. Реальный расход зависит от теплопотерь квартиры, площади обогрева, температуры, утепления и режима работы.
Почему нельзя рассчитывать мат по всей площади комнаты?
Перед покупкой необходимо определить фактическую площадь укладки.
Например, комната может иметь общую площадь 15 м², но после учета стационарной мебели и других исключаемых зон доступная площадь составит только 10 м².
Именно по этой площади подбираются размеры нагревательных матов.
Это особенно важно потому, что готовый нагревательный кабель нельзя произвольно укорачивать для подгонки комплекта под помещение.
Что важно проверить до закрытия теплого пола?
До завершения напольной конструкции необходимо проверить систему и сохранить схему расположения нагревательных элементов.
Практически полезно также сделать фотографии раскладки до того, как теплый пол будет закрыт. В дальнейшем это позволит понимать, где именно проходят нагревательные кабели.
После укладки плитки или другого слоя включать теплый пол следует только после того, как применяемые строительные материалы наберут требуемую прочность и производитель разрешит запуск системы.
Результат монтажа
На объекте в Новосибирске удалось решить основную задачу: установить электрический теплый пол с минимальным увеличением уровня конструкции.
Использование тонкого ERGERT EXTRA-150 позволило распределить нагревательные зоны по квартире и подготовить систему к дальнейшему устройству напольных покрытий.
При этом каждая зона может управляться в соответствии с проектом и выбранной схемой терморегулирования.
Для предварительного подбора достаточно знать площадь каждой комнаты, свободную площадь укладки, тип будущего напольного покрытия и назначение системы. По этим данным можно подобрать размеры нагревательных матов, рассчитать установленную мощность и выбрать терморегуляторы.
