На этом объекте реализовали комплексную систему электрического отопления двухэтажного загородного дома на основе инфракрасного плёночного тёплого пола с PTC-эффектом саморегуляции.
Задача заключалась не только в укладке нагревательной плёнки. Мы выполнили весь комплекс работ: поставили материалы, смонтировали систему обогрева, проложили электрические кабели и датчики температуры, установили и подключили терморегуляторы, проверили работу системы, а после этого выполнили укладку ламината.
В результате заказчику не потребовалось отдельно искать монтажников тёплого пола, электрика и мастеров по напольным покрытиям и самостоятельно координировать работу нескольких подрядчиков.
Отопление загородного дома плёночным тёплым полом
Для обогрева помещений использовали инфракрасный плёночный тёплый пол с PTC-саморегуляцией. Нагревательная плёнка размещается непосредственно под совместимым напольным покрытием, поэтому над нагревательным элементом не требуется традиционная цементно-песчаная стяжка.
Такой способ монтажа особенно удобен для деревянных загородных домов, где имеют значение высота конструкции пола, нагрузка на перекрытия и возможность выполнить систему отопления без дополнительных мокрых процессов.
При выборе электрического тёплого пола для использования в качестве основного отопления важно ориентироваться не только на площадь помещения. Доступную мощность системы необходимо сопоставлять с расчётными теплопотерями дома и учитывать площадь пола, на которой фактически можно разместить нагревательную плёнку.
Что такое PTC-саморегуляция плёночного тёплого пола
PTC (Positive Temperature Coefficient) означает положительный температурный коэффициент сопротивления. По мере повышения температуры электрическое сопротивление нагревательного элемента увеличивается, благодаря чему снижается его удельная мощность относительно холодного состояния.
Именно эту особенность называют PTC-эффектом саморегуляции. Он позволяет нагревательной плёнке реагировать на изменение собственной температуры и ограничивать дальнейший рост мощности нагрева.
Важно: PTC-саморегуляция не заменяет терморегулятор. На объекте температура пола и режим работы отдельных зон контролируются терморегуляторами и датчиками температуры.

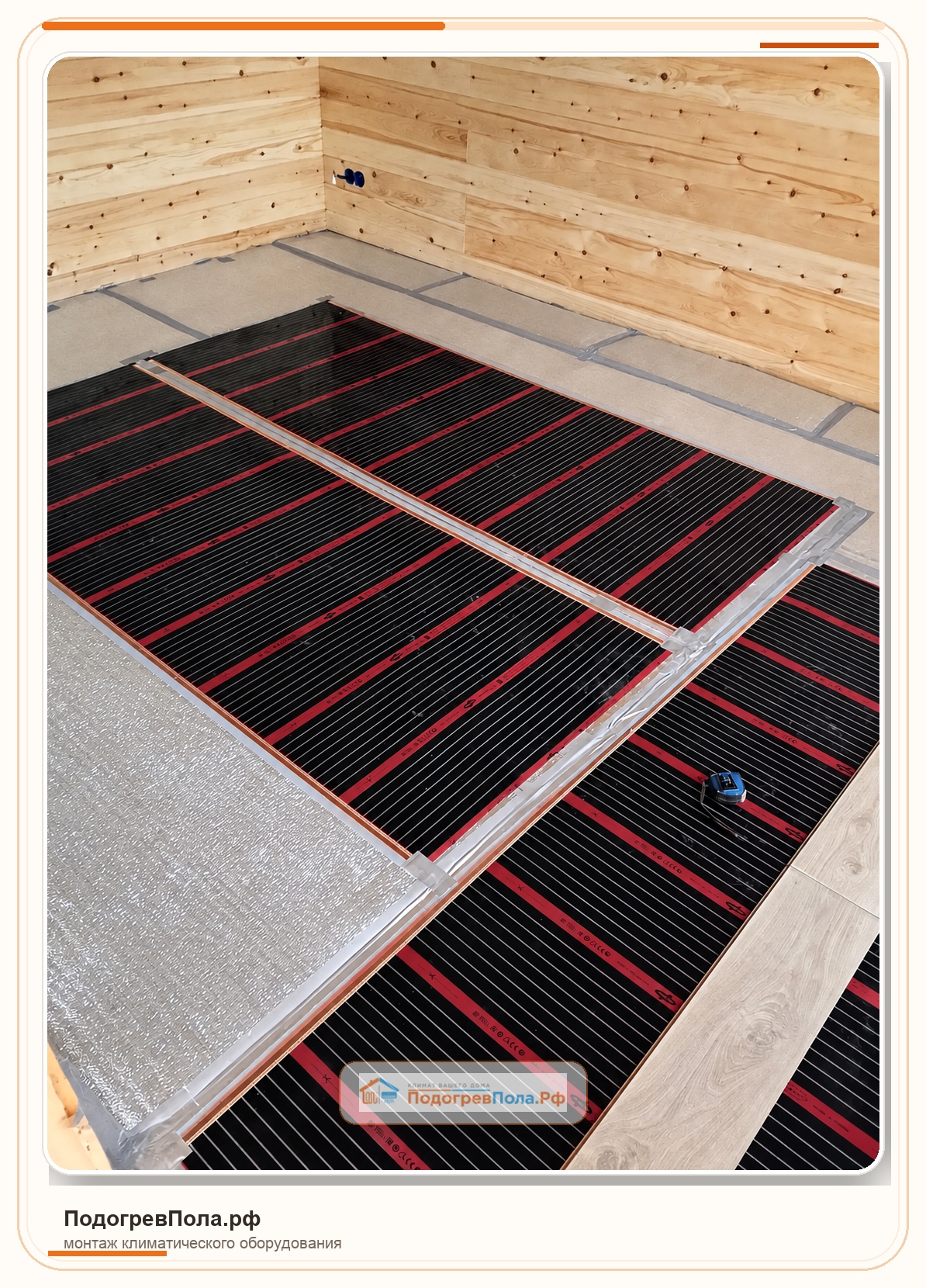

Подготовка пола перед монтажом нагревательной плёнки
Работы начали с подготовки основания. Поверхность должна быть ровной, чистой и пригодной для дальнейшего монтажа системы плёночного тёплого пола.

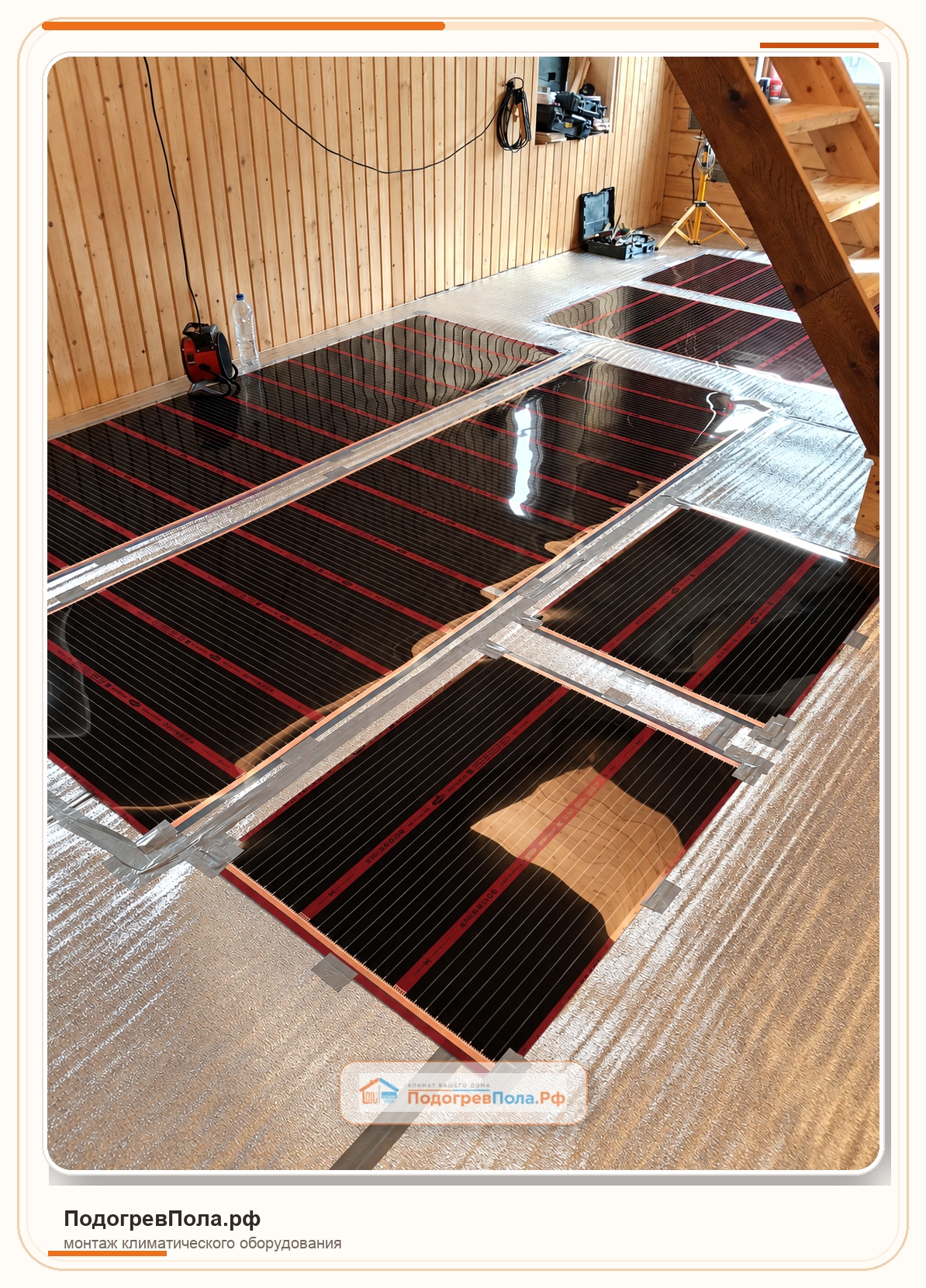

После подготовки основания уложили подложку, а затем приступили к раскладке нагревательной плёнки по заранее определённым зонам.
Плёночный тёплый пол укладывается не сплошным слоем по всей площади комнаты. При проектировании определяются свободные участки пола, предназначенные для обогрева, а зоны размещения стационарных конструкций и других элементов интерьера учитываются при составлении схемы укладки.

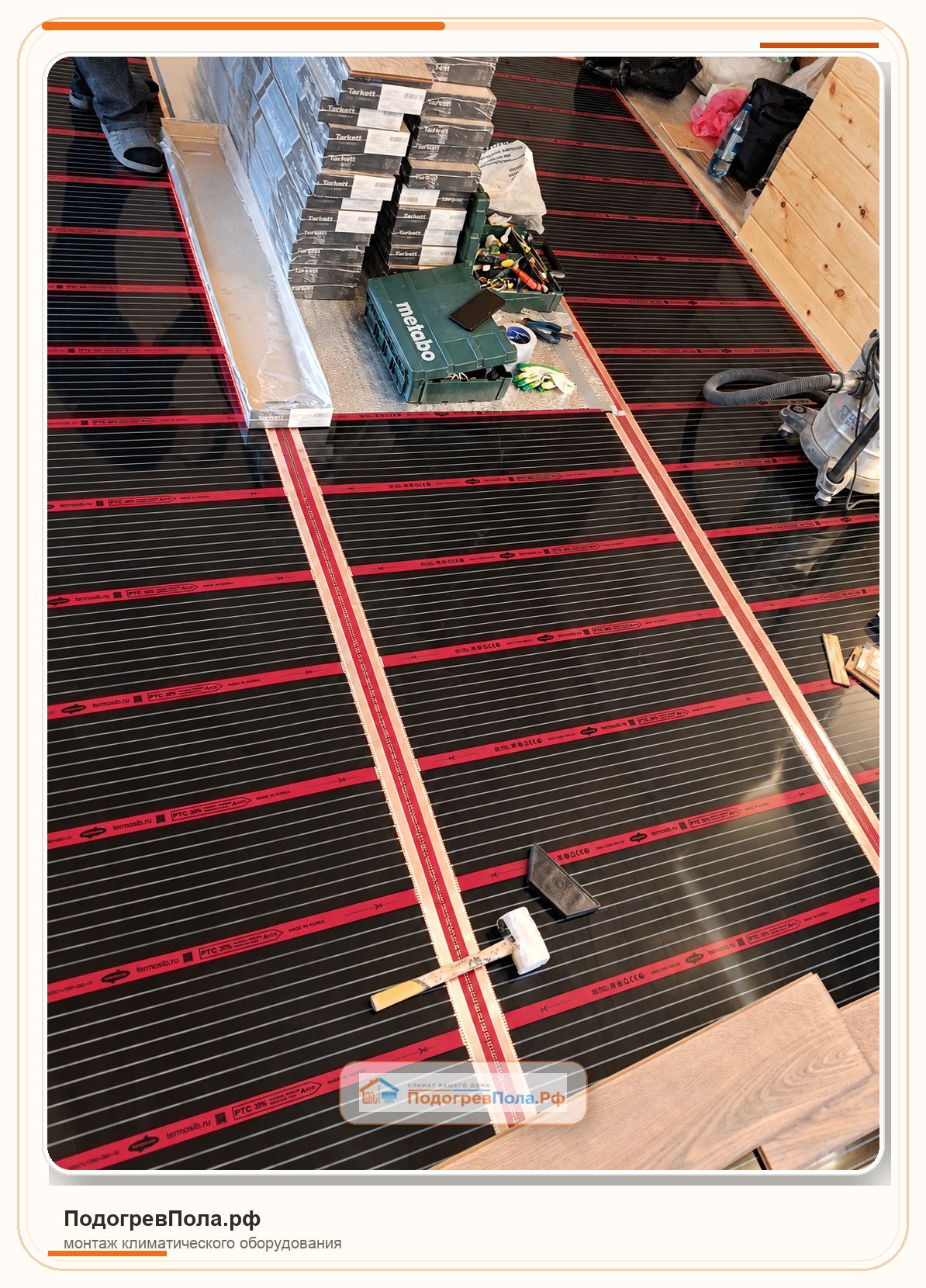

Укладка инфракрасного плёночного тёплого пола

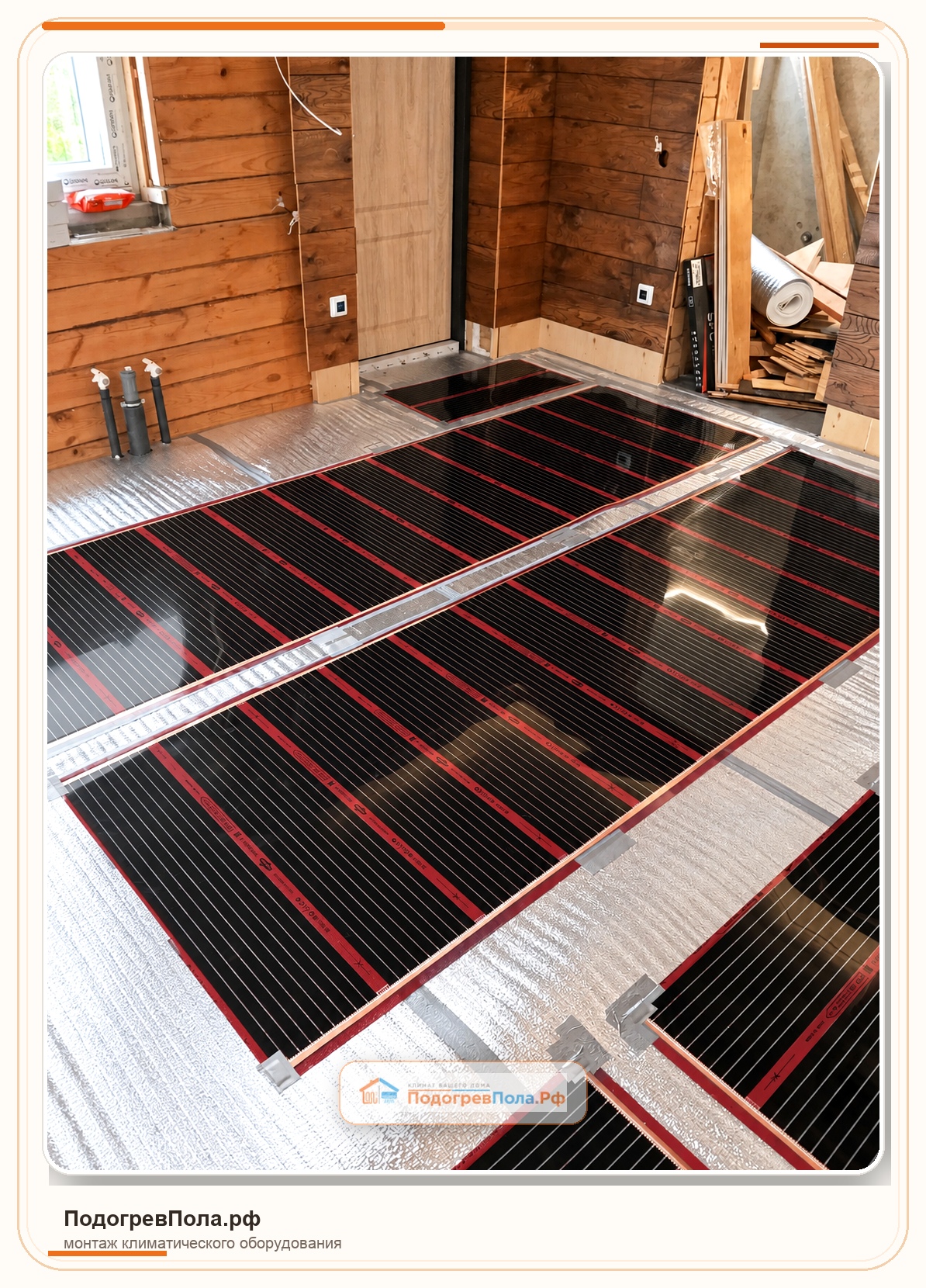

Следующим этапом стала раскладка и монтаж PTC-плёнки. Полотна распределили по свободной площади помещений с учётом геометрии комнат и расположения стационарных элементов.
Одно из практических преимуществ плёночной системы хорошо видно именно на таких объектах: площадь обогрева можно сформировать из отдельных полос и адаптировать к конфигурации конкретного помещения.
После раскладки нагревательных элементов выполняются электрические соединения отдельных полотен, изоляция контактных участков и подготовка системы к подключению.

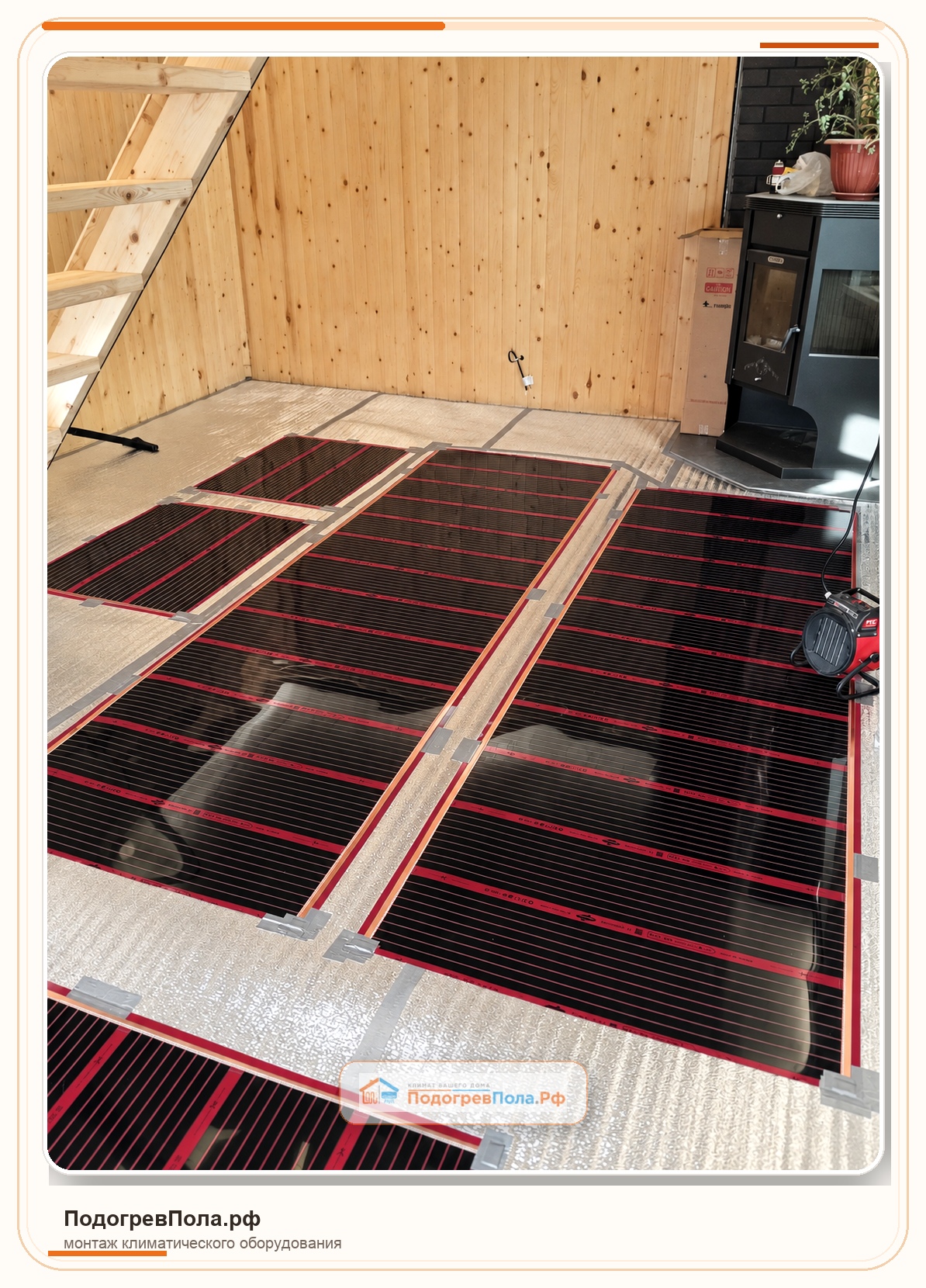

Электромонтаж, датчики температуры и терморегуляторы
Монтаж плёночного тёплого пола не заканчивается раскладкой нагревательных элементов. Для получения полноценной системы отопления необходимо выполнить электрическую часть и организовать автоматическое управление температурой.
На этом объекте мы выполнили:
- раскладку и монтаж инфракрасной PTC-плёнки;
- прокладку электрических кабелей;
- электрическое соединение нагревательных полотен;
- изоляцию соединений;
- прокладку датчиков температуры пола;
- установку и подключение терморегуляторов;
- подключение отдельных зон отопления;

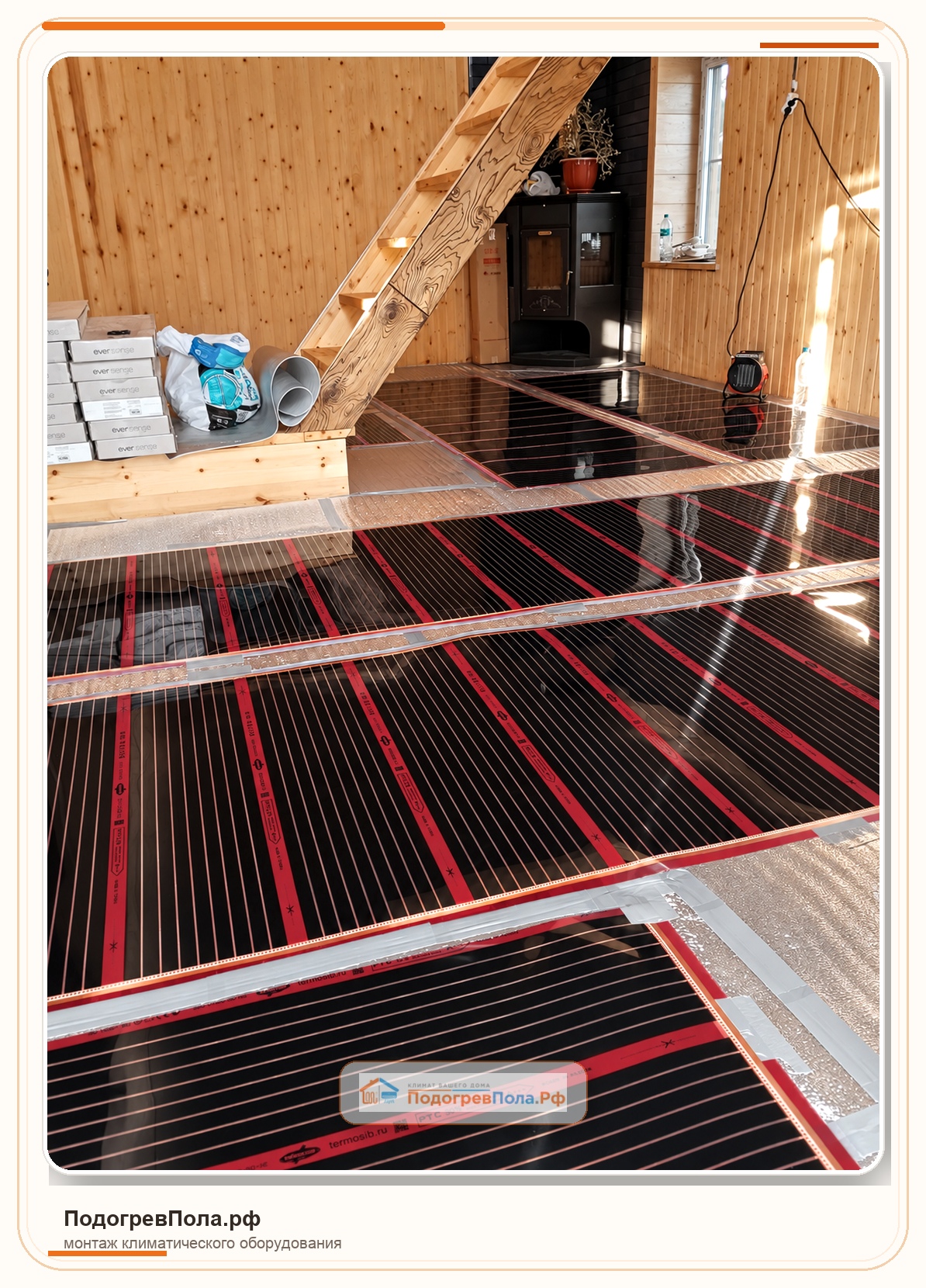

- проверку системы перед укладкой напольного покрытия.
Каждая зона отопления управляется через терморегулятор для тёплого пола. Это позволяет задавать необходимую температуру и автоматически управлять работой нагревательной системы.
Результат этого этапа: заказчик получает не просто уложенную нагревательную плёнку, а подключённую и проверенную систему электрического отопления с датчиками температуры и автоматическим управлением.

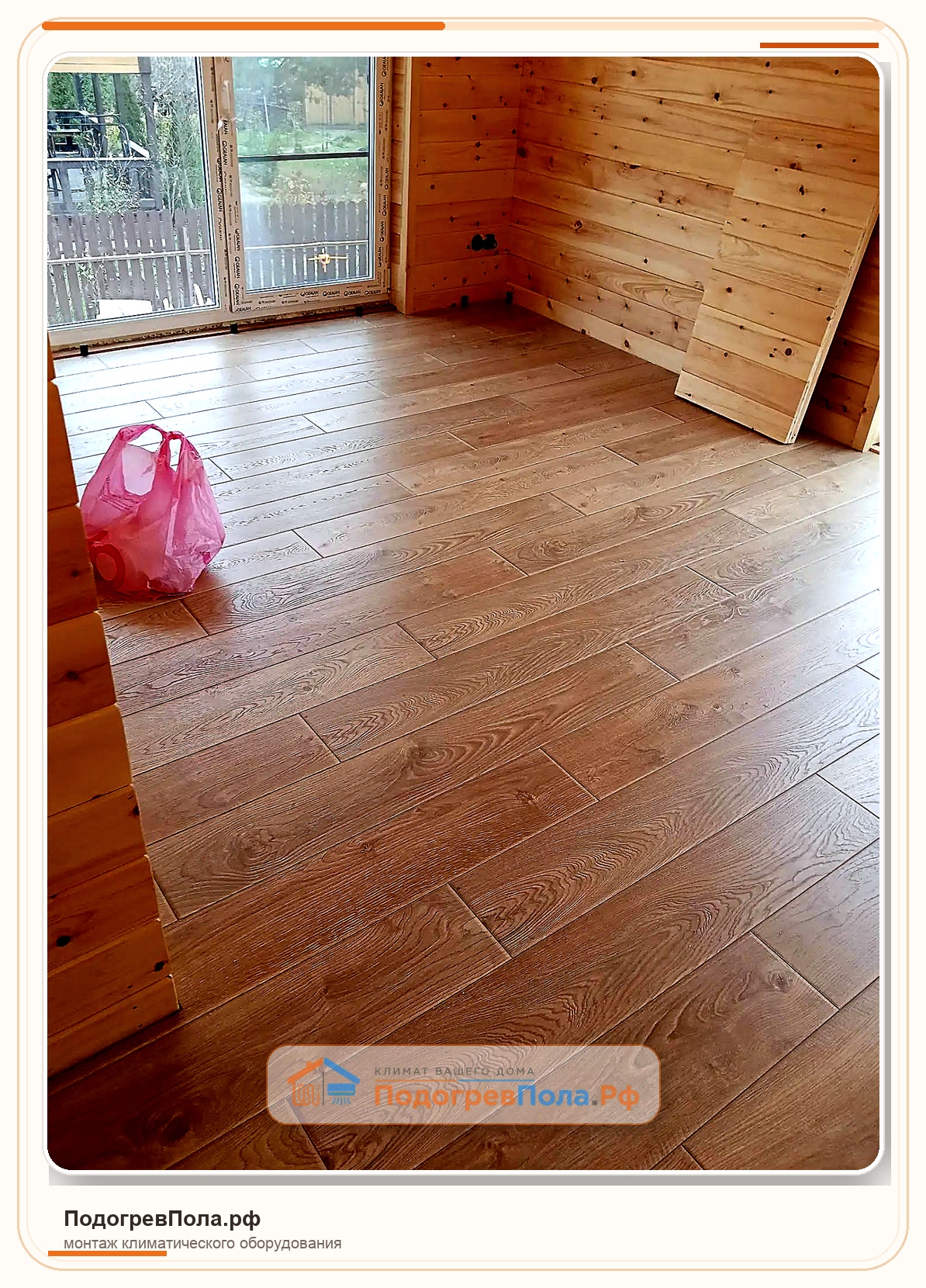

Укладка ламината поверх плёночного тёплого пола

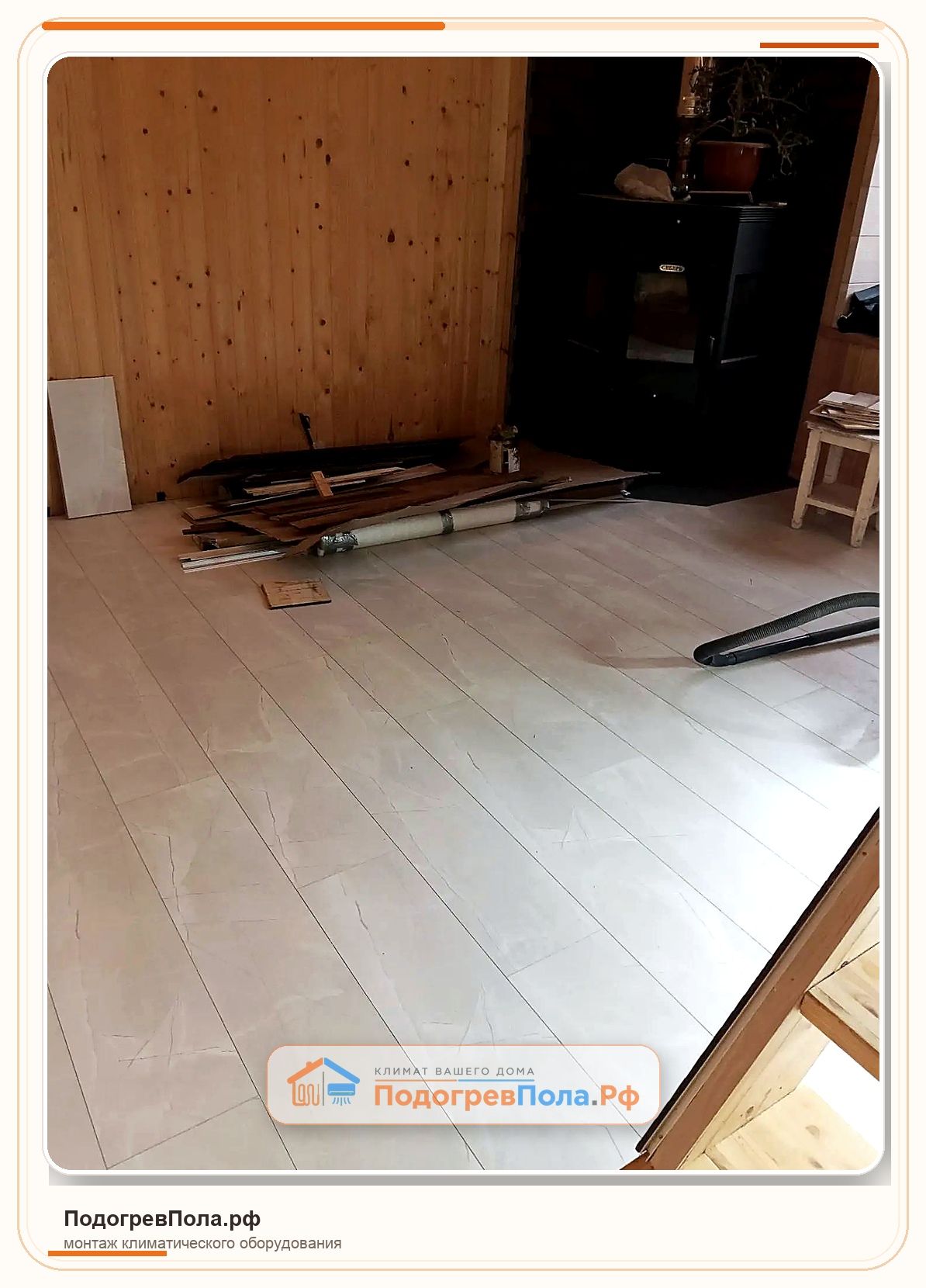

После завершения электромонтажа и проверки работоспособности системы приступили к финишному этапу — укладке ламината поверх плёночного тёплого пола.
В результате нагревательная плёнка, электрические соединения и датчики температуры остаются скрыты внутри конструкции пола, а в помещении видно только готовое напольное покрытие и установленный на стене терморегулятор.
При эксплуатации такого отопления необходимо соблюдать допустимую температуру напольного покрытия, установленную его производителем. Терморегулятор с датчиком пола позволяет ограничивать температуру и поддерживать выбранный режим работы.
Один подрядчик: от тёплого пола до готового ламината
Одна из главных особенностей этого объекта — комплексное выполнение работ одной компанией.
При обычной организации ремонта заказчику зачастую приходится отдельно приобретать тёплый пол, искать специалистов для его монтажа, приглашать электрика для подключения, а после завершения электрической части договариваться с мастерами по укладке напольного покрытия.
Это усложняет последовательность работ и разделяет ответственность между несколькими исполнителями.
На этом объекте весь комплекс выполнен последовательно одним подрядчиком:
подбор оборудования → поставка материалов → подготовка к монтажу → укладка PTC-плёнки → электромонтаж → датчики температуры → терморегуляторы → проверка системы → укладка ламината.
Заказчику не пришлось самостоятельно связывать между собой несколько бригад и контролировать, на каком этапе должен выйти следующий специалист. Работы выполнялись как единый проект — от системы отопления до готового пола.
Можно ли использовать инфракрасный плёночный пол как основное отопление дома
Можно, если установленной мощности достаточно для компенсации теплопотерь здания. Сам факт использования PTC-плёнки ещё не означает, что её мощности будет достаточно для отопления любого дома.
При проектировании необходимо учитывать теплопотери здания, климатические условия, утепление стен и перекрытий, площадь и характеристики окон, высоту помещений, требуемую внутреннюю температуру и фактическую площадь пола, доступную для размещения нагревательной плёнки.
Поэтому при использовании электрического тёплого пола в качестве основного отопления правильнее сначала определить требуемую тепловую мощность помещений, а затем проверить, можно ли получить её с доступной площади нагревательной системы.
Что выполнено на объекте
Объект: двухэтажный загородный дом
Система отопления: инфракрасный плёночный тёплый пол
Тип нагревательной плёнки: с PTC-эффектом саморегуляции
Управление: терморегуляторы и датчики температуры пола
Электромонтаж: прокладка кабелей, соединение и подключение зон обогрева
Финишное покрытие: ламинат

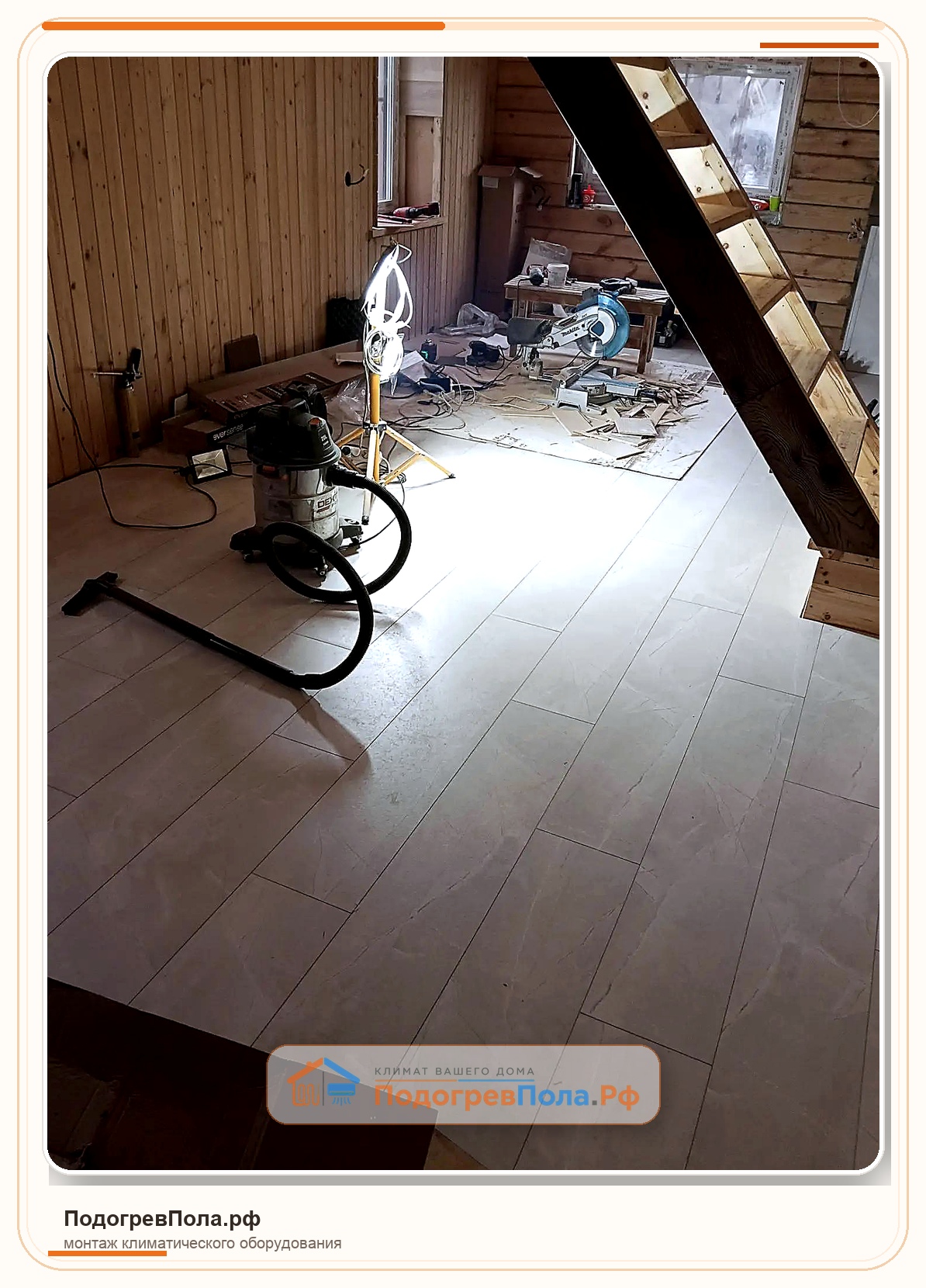

Результат монтажа
В двухэтажном загородном доме смонтирована комплексная система электрического отопления на основе инфракрасного плёночного тёплого пола с PTC-саморегуляцией.
Нагревательная плёнка распределена по предусмотренным зонам обогрева, выполнены электрические соединения, проложены силовые кабели и датчики температуры, установлены и подключены терморегуляторы. Перед закрытием пола система была проверена.
После завершения работ с электрическим тёплым полом выполнили укладку ламината. В результате заказчик получил готовое комплексное решение: от материалов и монтажа системы отопления до электрики, автоматики и чистового напольного покрытия.
