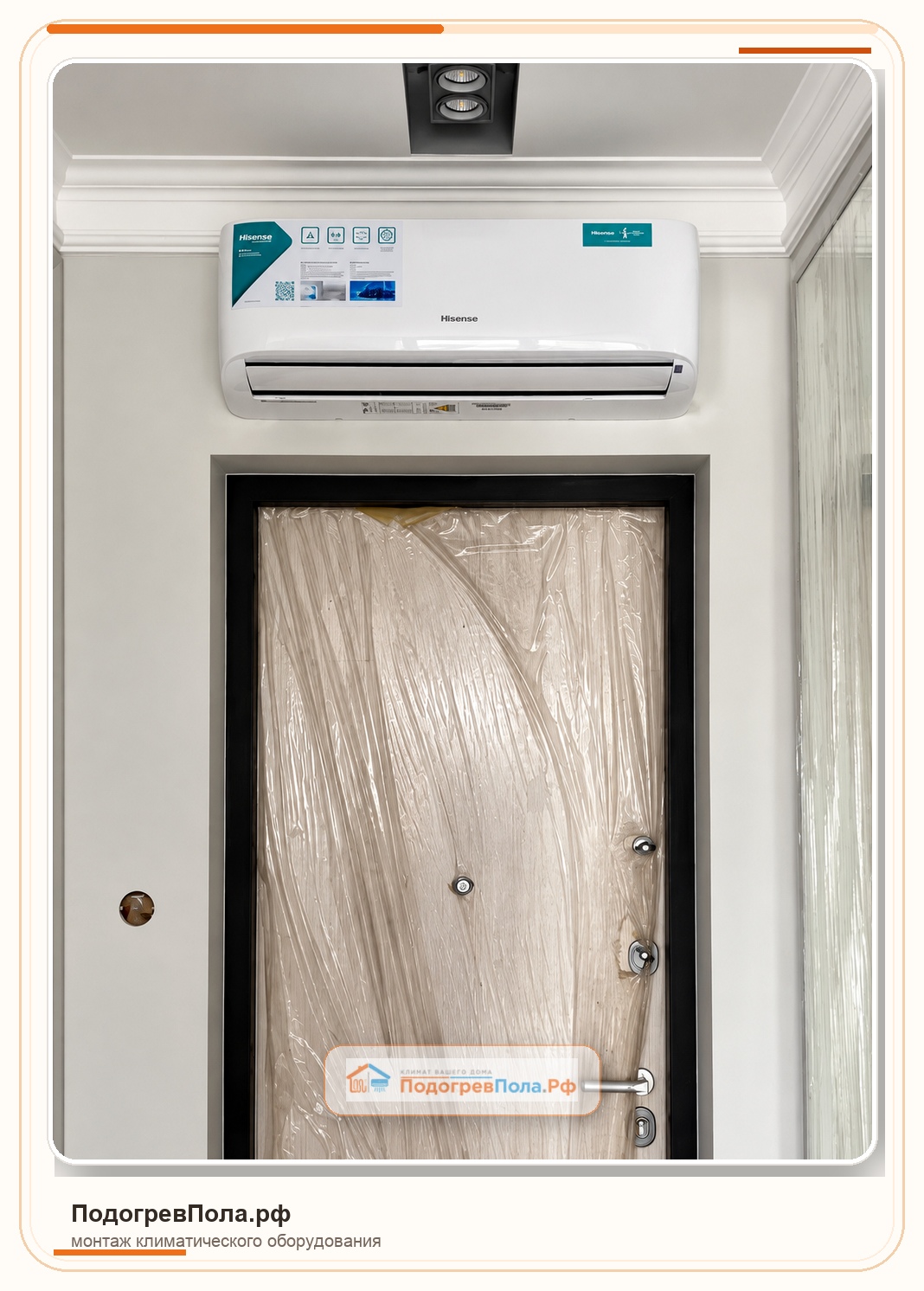

В этой квартире в Новосибирске монтаж кондиционеров выполнялся в два этапа. Фреоновые трассы и другие необходимые коммуникации подготовили заранее, еще во время чернового ремонта. После завершения чистовой отделки вернулись на объект и установили внутренние и наружные блоки сплит-систем.
На объекте установлены инверторные кондиционеры Hisense AS-09UW4RYRCA05 серии GOAL DC Inverter. Заранее подготовленные коммуникации позволили выполнить чистовой монтаж без открытых фреоновых трасс в интерьере. Дренаж от внутренних блоков был предусмотрен с отводом в канализацию, а наружные блоки разместили в пределах лоджии.
Монтаж кондиционеров после завершения ремонта
Если расположение кондиционеров известно еще до чистовой отделки, монтаж удобно разделить на два этапа. Сначала прокладываются фреоновые трассы, дренаж и необходимые кабели, а внутренние и наружные блоки устанавливаются уже после завершения ремонта.

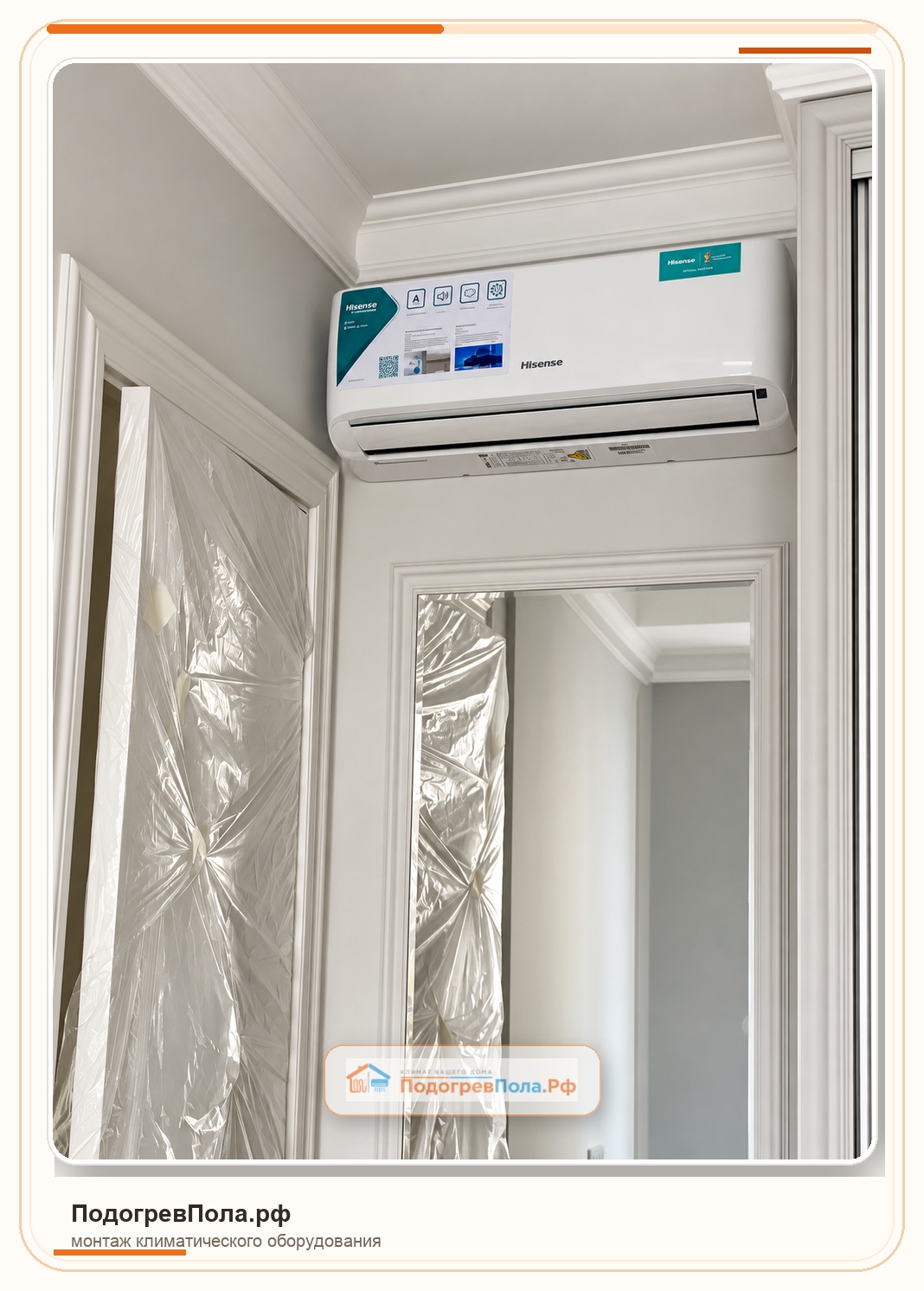

Именно такой вариант использовали на этом объекте. Коммуникации были подготовлены заранее и скрыты в конструкции стен, поэтому после завершения отделочных работ не потребовалось прокладывать заметные короба с трассами по интерьеру.
Какие кондиционеры установили
Для квартиры использовали Hisense AS-09UW4RYRCA05 серии GOAL DC Inverter — настенную сплит-систему с инверторным управлением компрессором.
По данным производителя, эта модель рассчитана на помещения площадью до 28 м² и работает на хладагенте R32. Конкретную производительность кондиционера для помещения при этом следует подбирать не только по площади, но и с учетом остекления, солнечной стороны, высоты потолков и других теплопритоков.
В серии предусмотрены автоматические режимы работы, самодиагностика, авторестарт, двустороннее подключение дренажа и возможность установки Wi-Fi-адаптера.
Инверторная сплит-система Hisense AS-09UW4RYRCA05 подходит для бытового кондиционирования помещений. На этом объекте особенно важным был не только выбор оборудования, но и заранее спроектированная схема его подключения.
Почему трассы кондиционеров заложили заранее
Заранее подготовленная трасса позволяет скрыть основные коммуникации сплит-системы внутри стены. Это особенно актуально для квартир с современным интерьером, где открытый пластиковый короб может заметно влиять на внешний вид помещения.
На черновом этапе необходимо определить место будущего внутреннего блока и наружного блока, маршрут медных труб, способ отвода конденсата и схему электропитания.
Что входит в подготовку трассы
- медные трубы холодильного контура необходимого диаметра;
- теплоизоляция труб;
- межблочные электрические коммуникации;
- дренаж для отвода конденсата;
- при необходимости — подготовка электропитания;
- правильное расположение выводов под конкретный внутренний блок.
Особенно важно определиться с оборудованием или хотя бы с его основными монтажными параметрами до закладки трассы. У разных кондиционеров могут отличаться диаметры труб, сторона подключения, требования к электропитанию и расположению коммуникаций.
Дренаж кондиционеров вывели в канализацию
Отдельное внимание на объекте уделили отводу конденсата. Дренаж внутренних блоков был заранее предусмотрен с выводом в канализационную систему.
Такое решение позволяет не выводить воду на фасад или наружу с лоджии. При проектировании подключения к канализации важно предусмотреть правильную схему отвода воды и защиту от проникновения запахов из канализационной системы.
Фреоновую трассу спрятать относительно просто, но неправильное расположение дренажа может создать значительно больше проблем. Для естественного отвода конденсата необходимо обеспечить подходящий маршрут и уклон трубопровода либо заранее предусмотреть другое техническое решение.
Размещение наружных блоков на лоджии

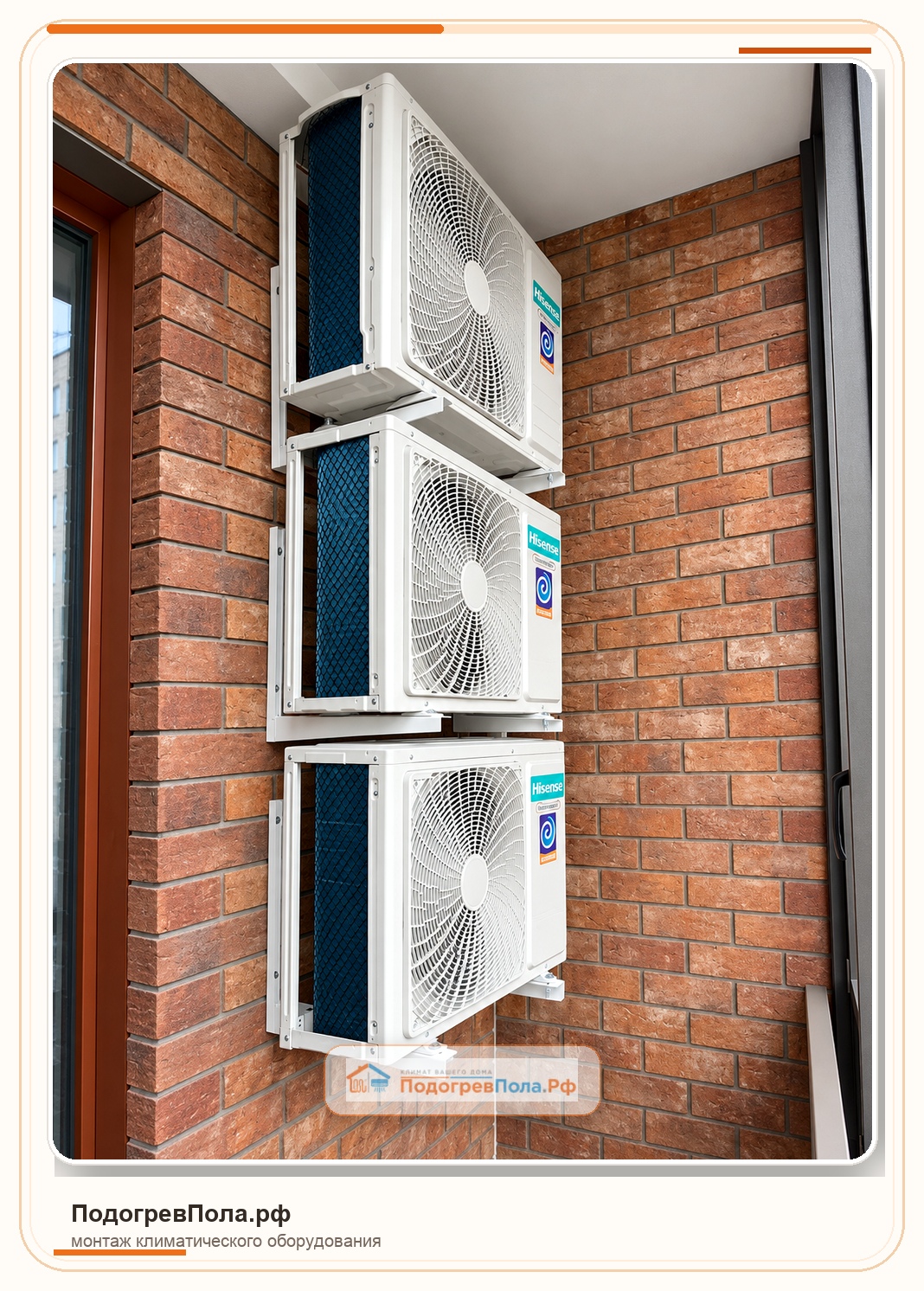

Наружные блоки на этом объекте разместили в пределах лоджии. Такое расположение было предусмотрено с учетом требований к объекту и архитектуре здания.
При установке наружного блока внутри лоджии особенно важно обеспечить нормальный теплообмен. Кондиционер забирает наружный воздух через теплообменник и выбрасывает нагретый воздух, поэтому вокруг блока должно оставаться достаточно свободного пространства.
Если лоджия застеклена, необходимо отдельно оценивать условия вентиляции. Недостаточный воздухообмен способен привести к повышению температуры вокруг наружного блока и ухудшению работы кондиционера.
Что учитывают при размещении наружного блока
- расстояния до стен и других препятствий;
- свободный забор и выброс воздуха;
- доступ для технического обслуживания;
- длину и перепад высот фреоновой трассы;
- отвод конденсата;
- требования управляющей компании и особенности фасада здания.
Почему кондиционер лучше выбрать до чистовой отделки
Распространенная ситуация: трассу кондиционера закладывают во время ремонта, а саму модель планируют выбрать значительно позже. Такой подход возможен, но требует особенно внимательно определить параметры будущего оборудования.
Надежнее заранее выбрать конкретную модель или серию кондиционера. Тогда можно правильно определить место вывода коммуникаций, диаметры медных труб, способ подключения электропитания, расположение дренажа и допустимую длину трассы.
Для этого объекта все основные коммуникации подготовили до завершения ремонта, а после чистовой отделки осталось выполнить финальный монтаж оборудования и подключить сплит-системы к готовым трассам.
Результат выполненных работ

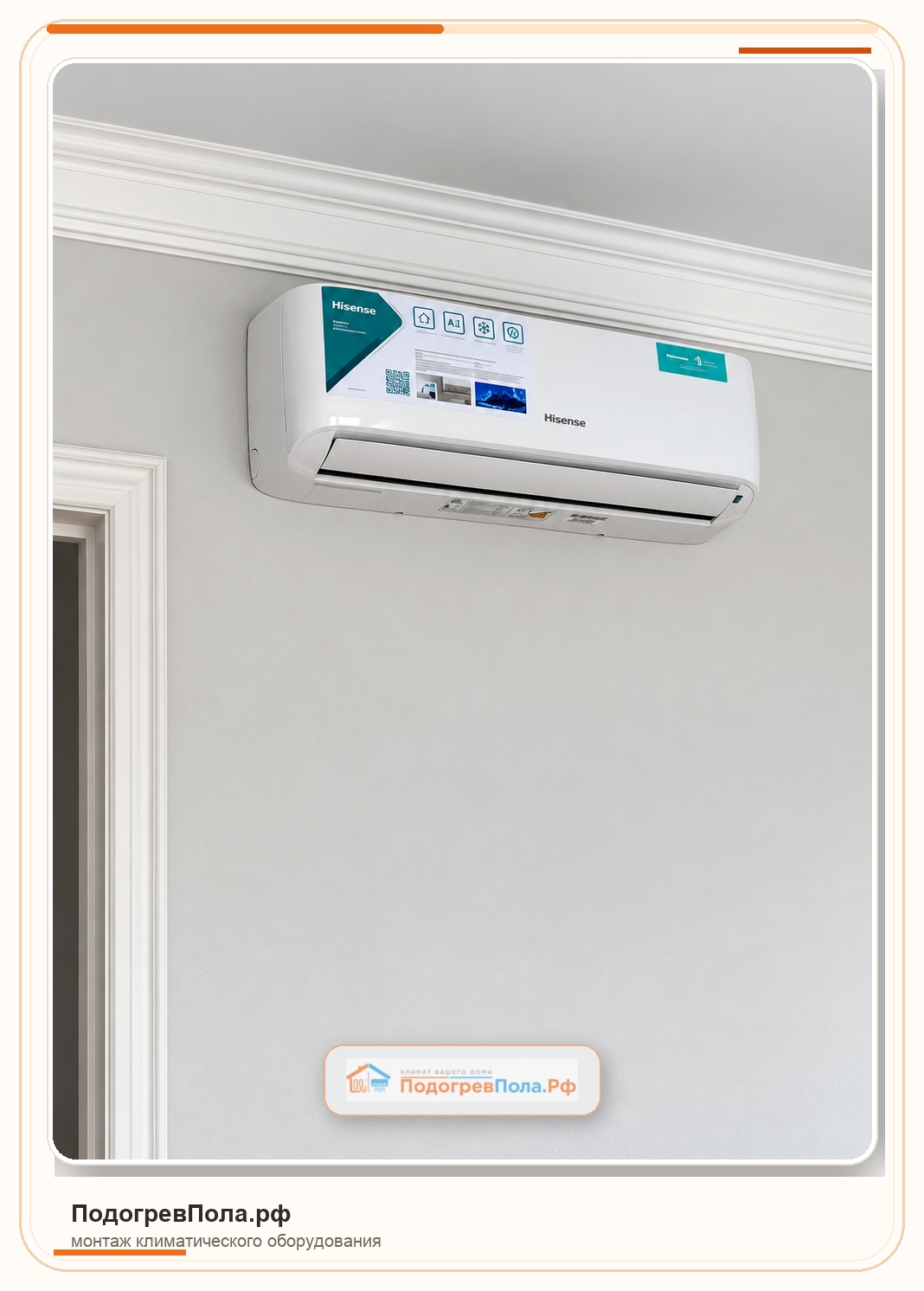

После завершения ремонта в квартире установили внутренние и наружные блоки Hisense GOAL DC Inverter. Фреоновые коммуникации скрыты, дренаж организован с отводом в канализацию, а наружные блоки размещены на лоджии.
Главное преимущество такого подхода заметно именно после завершения монтажа: кондиционеры становятся частью готового интерьера, а основные инженерные коммуникации не приходится прокладывать поверх чистовой отделки.
Частые вопросы
Когда лучше закладывать трассу для кондиционера?
Оптимально сделать это во время чернового ремонта, до штукатурки и чистовой отделки стен. При этом расположение и основные параметры будущего кондиционера желательно определить заранее.
Можно ли сначала заложить трассу, а кондиционер купить позже?
Можно, но трасса должна соответствовать будущему оборудованию. Необходимо учитывать диаметры медных труб, электропитание, дренаж, расположение выводов и допустимые параметры трассы. Поэтому безопаснее заранее выбрать конкретную модель или несколько совместимых вариантов.
Можно ли отвести дренаж кондиционера в канализацию?
Да. Такой вариант часто предусматривают во время ремонта. Схема должна обеспечивать нормальный отвод конденсата и исключать проникновение запахов из канализации в помещение.
Можно ли устанавливать наружный блок на лоджии?
Возможность зависит от конструкции лоджии и требований конкретного здания. Наружному блоку необходим достаточный воздухообмен и пространство для нормального забора и выброса воздуха, а также доступ для обслуживания.
На какую площадь рассчитан Hisense AS-09UW4RYRCA05?
Производитель указывает для этой модели помещение площадью до 28 м². Это ориентир для подбора: фактическую требуемую производительность следует определять с учетом теплопритоков конкретного помещения.
