Если водопровод проходит через неотапливаемое помещение, подвал, техническую зону, подполье или участок с риском промерзания, одним из способов защиты становится греющий кабель для водопроводной трубы.
Но правильно выбрать кабель только по диаметру трубы нельзя. На требуемую мощность влияют материал и диаметр трубы, длина участка, толщина и тип теплоизоляции, минимальная температура воздуха, требуемая температура воды и способ монтажа кабеля.
Какой греющий кабель подходит для водопроводной трубы
Для защиты труб от замерзания применяют два основных типа электрического нагревательного кабеля:
- саморегулирующийся;
- резистивный постоянной мощности.
Оба типа могут использоваться для обогрева труб, если конкретная модель предназначена производителем для этой задачи. Разница заключается прежде всего в принципе работы и способе проектирования системы.
Саморегулирующийся кабель
Саморегулирующийся кабель изменяет своё тепловыделение в зависимости от температуры окружающей его зоны. Когда становится холоднее, тепловыделение увеличивается, а при повышении температуры уменьшается.
Это делает такой кабель удобным для трубопроводов, где разные участки могут находиться в разных температурных условиях.
Ещё одно практическое преимущество многих саморегулирующихся кабелей — возможность отрезать необходимую длину непосредственно при монтаже в пределах максимально допустимой длины цепи, установленной производителем.
Резистивный кабель
Резистивная нагревательная секция имеет заданную длину и мощность. Она выделяет практически постоянную мощность при подаче питания.
Такой вариант также используется для защиты труб, но систему необходимо заранее правильно рассчитать: подобрать длину секции, мощность, схему укладки и управление.

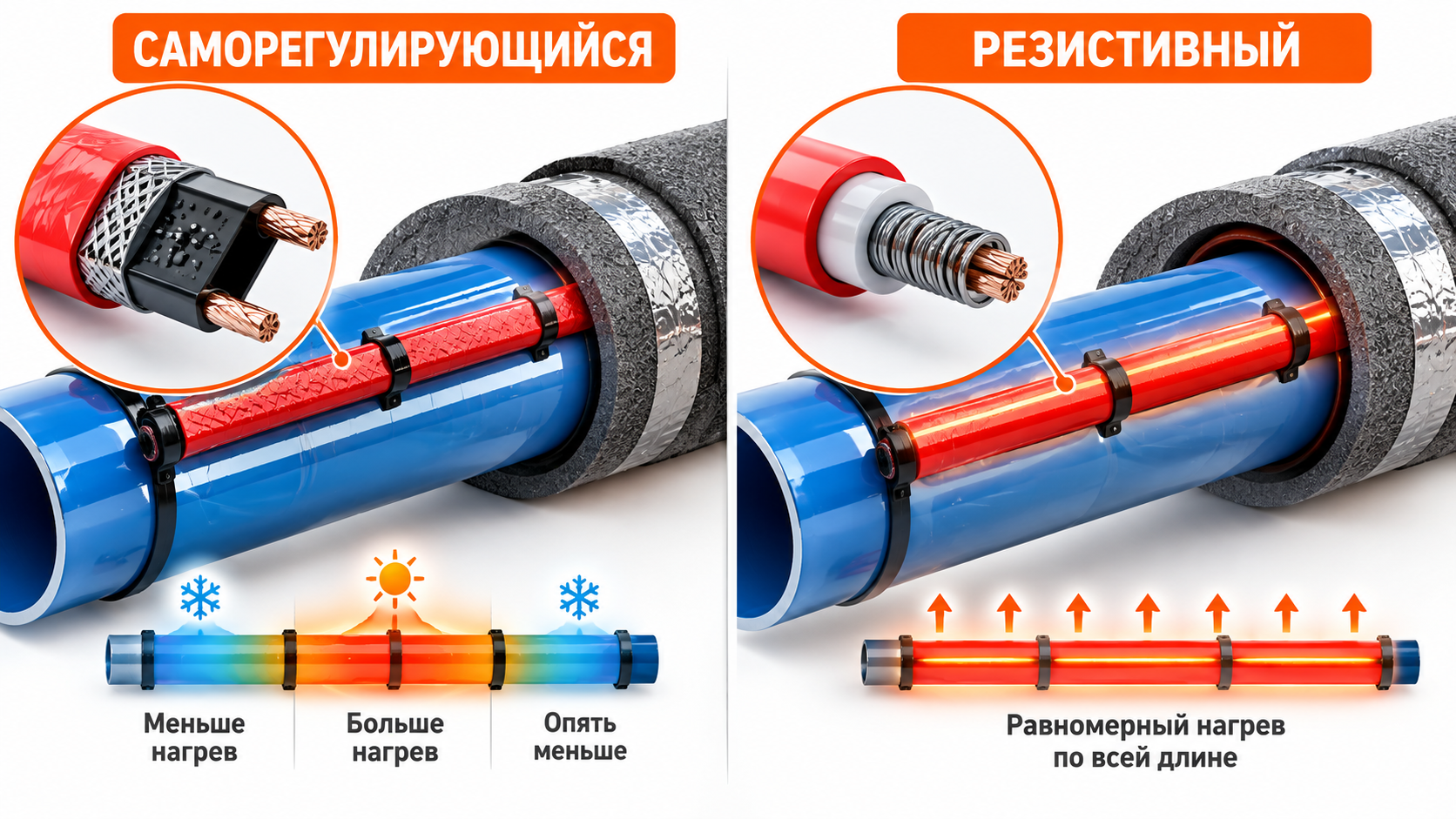

Саморегулирующийся или резистивный кабель — что выбрать

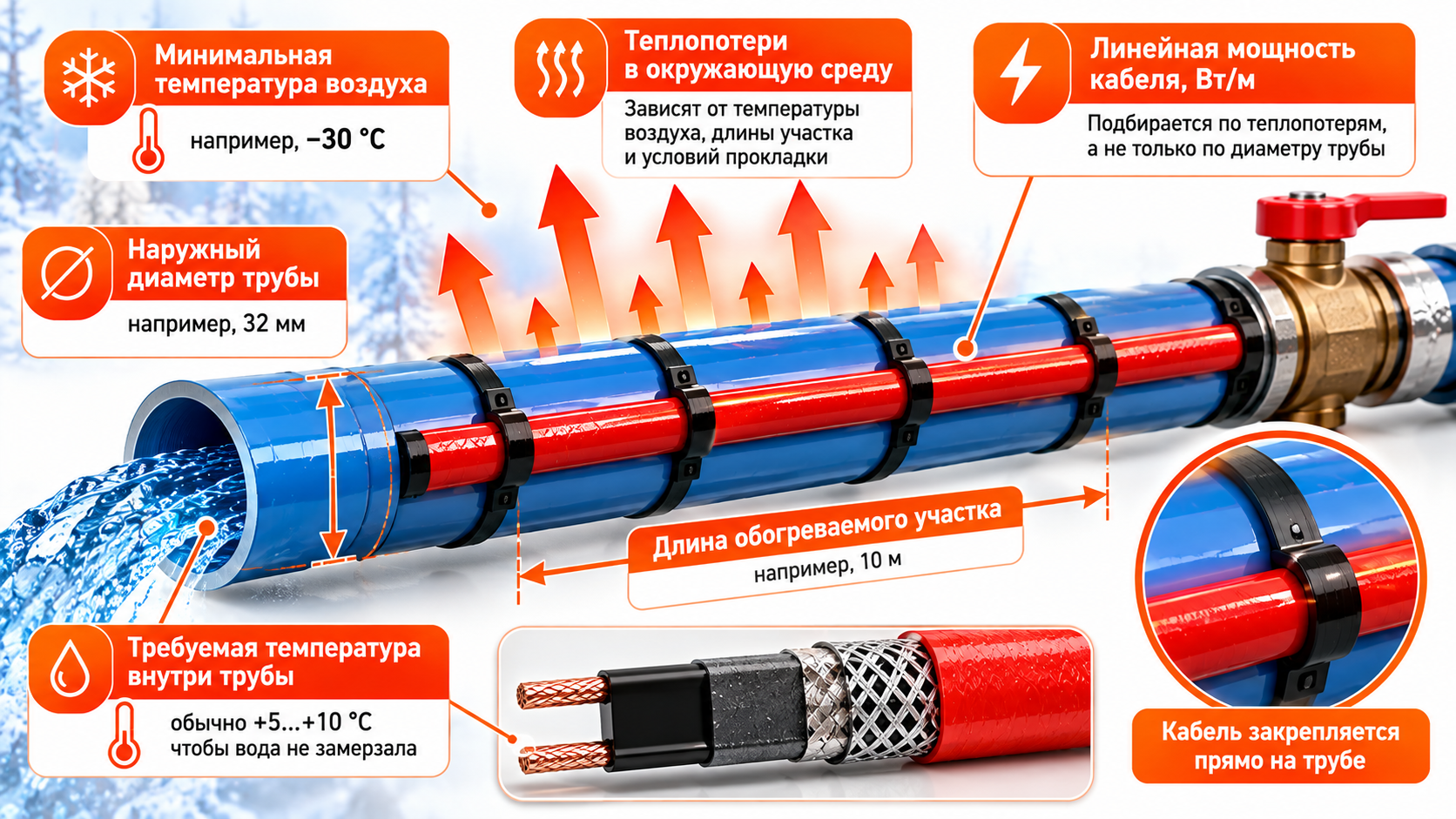

Как подобрать мощность греющего кабеля для трубы
Мощность греющего кабеля обычно указывается в ваттах на метр — Вт/м.
Но вопрос «для трубы 32 мм нужен кабель 10 или 16 Вт/м?» нельзя правильно решить только по диаметру трубы.
Для расчёта нужны как минимум:
- наружный диаметр и материал трубы;
- длина обогреваемого участка;
- тип теплоизоляции;
- толщина теплоизоляции;
- минимальная расчётная температура воздуха;
- температура, которую нужно поддерживать внутри трубы;
- место прокладки трубы: помещение, улица, грунт, техническое подполье;
- способ установки кабеля: снаружи или внутри трубы.
Именно поэтому две трубы одинакового диаметра могут потребовать разной мощности кабеля.
Пример
Возьмём две одинаковые трубы диаметром 32 мм:
- первая находится в относительно тёплом техническом помещении и хорошо утеплена;
- вторая проложена на холодном участке с более низкой температурой воздуха и меньшей толщиной теплоизоляции.
Диаметр одинаковый, но теплопотери будут разными. Поэтому назначать обеим трубам одинаковую мощность только по диаметру некорректно.
Почему теплоизоляция трубы так важна
Греющий кабель не заменяет теплоизоляцию. Его задача — компенсировать теплопотери, а теплоизоляция уменьшает скорость ухода тепла от трубы в окружающую среду.
Чем больше теплопотери, тем больше мощности должна передать система обогрева.
После монтажа наружного греющего кабеля трубу обычно закрывают подходящей теплоизоляцией в соответствии с проектом и требованиями производителя кабеля и утеплителя.
Что произойдёт без теплоизоляции
Если нагревательный кабель оставить на открытой холодной трубе, значительная часть тепла будет уходить непосредственно в окружающий воздух.
В результате:
- система будет работать менее эффективно;
- увеличится время работы;
- может оказаться недостаточной установленная мощность;
- возрастёт энергопотребление.

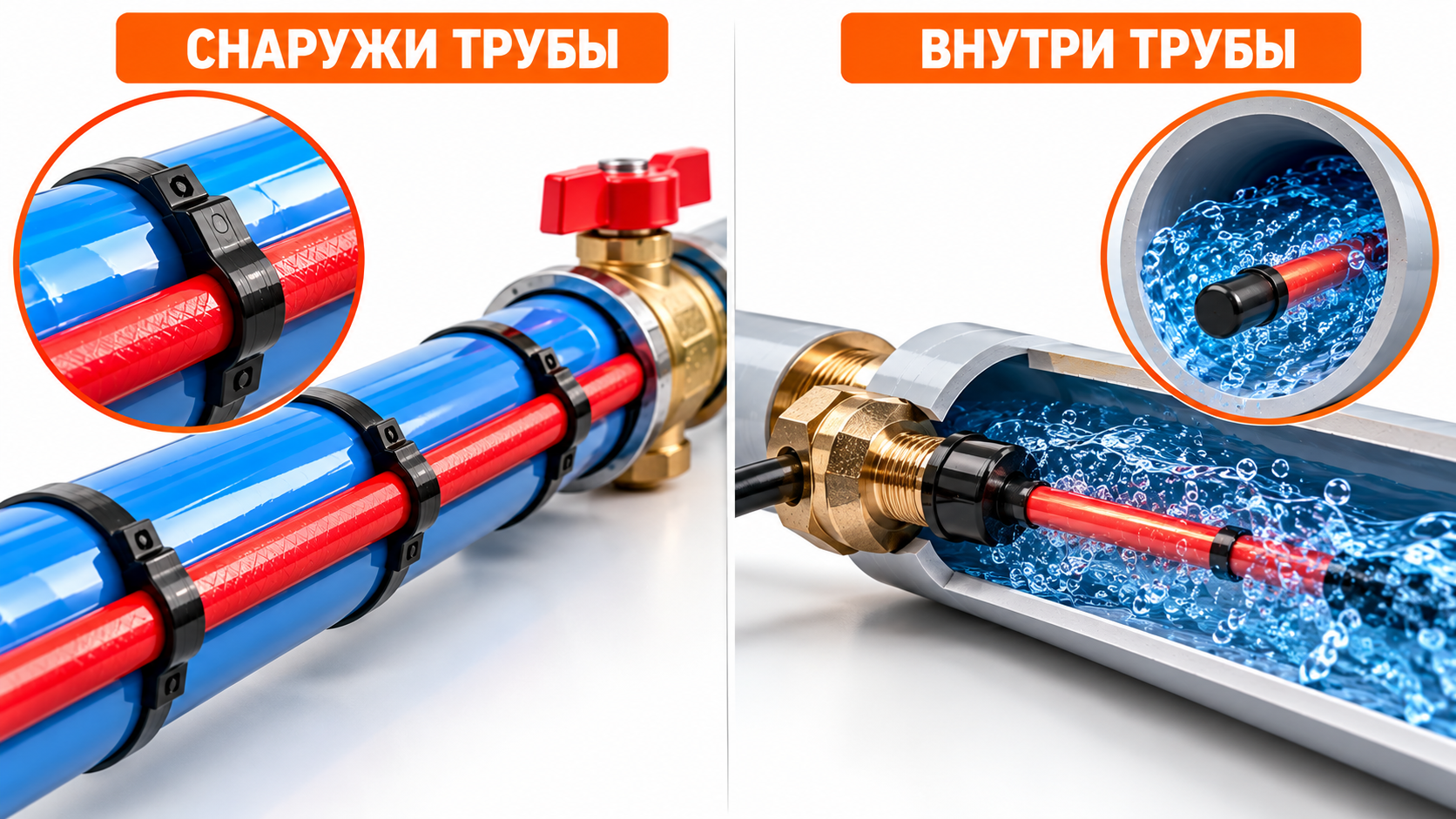

Кабель снаружи или внутри трубы — что лучше
Оба варианта встречаются на практике, но это не взаимозаменяемые способы монтажа.
Монтаж греющего кабеля снаружи трубы
При наружной установке кабель закрепляют непосредственно на поверхности трубы, после чего конструкцию закрывают теплоизоляцией.
Такой способ удобен, когда имеется доступ к наружной поверхности водопровода.
Для пластиковых труб особенно важно выполнять монтаж в соответствии с инструкцией производителя кабеля. Некоторые производители предусматривают применение алюминиевой ленты для улучшения распределения тепла по поверхности трубы.
Монтаж греющего кабеля внутри трубы
Внутренняя установка применяется, когда наружный монтаж невозможен или неудобен.
Но для этого подходит не любой греющий кабель.
Нельзя считать кабель подходящим для внутренней установки только потому, что его оболочка выглядит герметичной или влагостойкой.
Что лучше: кабель внутри трубы или снаружи
Нужен ли терморегулятор для греющего кабеля на трубе
Терморегулятор позволяет включать обогрев тогда, когда он действительно требуется, и отключать его при повышении температуры.
Даже саморегулирующийся кабель при повышении температуры не обязательно перестаёт потреблять электроэнергию полностью. Поэтому способ управления нужно выбирать по инструкции конкретной системы.
Для ряда промышленных и бытовых систем производители прямо требуют или рекомендуют использовать температурное управление.
Где устанавливается датчик
При наружном обогреве датчик температуры обычно устанавливают в зоне, которая должна корректно отражать температуру защищаемого трубопровода или окружающей среды — конкретная схема зависит от используемого регулятора и проекта.
Датчик не следует размещать произвольно: неправильное место установки может привести к слишком раннему отключению или ненужной работе системы.
Можно ли использовать кабель 10, 16, 20 или 30 Вт/м
Такие значения мощности действительно встречаются у греющих кабелей, но выбирать между ними нужно по условиям конкретной трубы.
Например, кабель большей линейной мощности не становится автоматически «лучше». Избыточная мощность может быть неоправданной, а недостаточная — не компенсировать теплопотери при минимальной расчётной температуре.
условия эксплуатации → теплопотери трубы → требуемая мощность → подходящий кабель → автоматика и защита.
Не наоборот: сначала выбрать «30 Вт/м», а затем пытаться приспособить этот кабель к любой трубе.
Как подобрать кабель для трубы 25, 32, 50 или 110 мм
Диаметр нужен для расчёта, но сам по себе не даёт готового ответа.
Для трубы любого диаметра логика одна:
- Определить наружный диаметр и материал трубы.
- Уточнить длину защищаемого участка.
- Определить минимальную расчётную температуру.
- Выбрать тип и толщину теплоизоляции.
- Определить требуемую температуру поддержания.
- Рассчитать теплопотери.
- Подобрать кабель, способный компенсировать эти потери.
- Проверить максимальную допустимую длину цепи и электрическую защиту.
Поэтому таблица вида «25 мм = 10 Вт/м, 32 мм = 16 Вт/м, 50 мм = 20 Вт/м» без указания утепления и температуры может вводить в заблуждение.
Какой греющий кабель выбрать для пластиковой трубы
Пластиковые водопроводные трубы также можно защищать электрическим греющим кабелем, если производитель системы допускает такое применение.
Здесь особенно важно соблюдать требования по мощности, способу крепления и распределению тепла.
У некоторых систем для пластиковых труб производитель предусматривает алюминиевую ленту под кабелем и/или поверх него для более равномерного распределения тепла.
Окончательную схему нужно брать из инструкции конкретного кабеля.

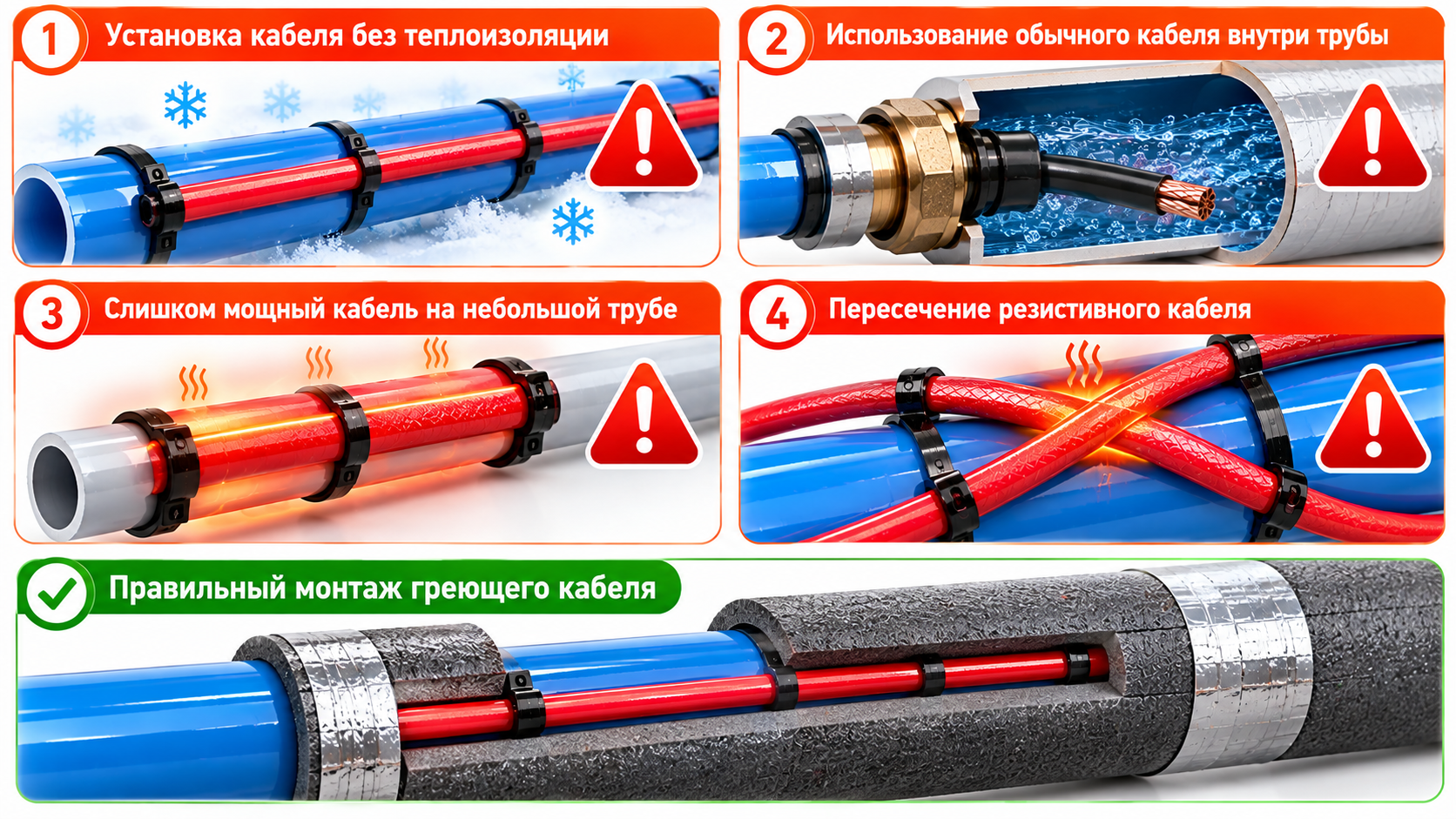

Типичные ошибки при выборе греющего кабеля
Выбирать мощность только по диаметру трубы
Диаметр — лишь один из параметров. Без температуры и теплоизоляции корректного расчёта нет.
Не устанавливать теплоизоляцию
Даже мощный кабель не делает утепление ненужным. Чем выше теплопотери трубы, тем больше энергии требуется для её защиты.
Устанавливать обычный кабель внутрь водопровода
Для внутреннего монтажа должна быть прямо заявлена такая возможность производителем.
Считать саморегулирующийся кабель полностью автономным
Саморегулирование изменяет тепловыделение, но не отменяет правильный расчёт, электрическую защиту и требования конкретной системы к управлению.
Не учитывать пусковой ток
Для саморегулирующихся кабелей электрические характеристики при холодном пуске могут отличаться от установившегося режима. Поэтому автомат защиты и максимальную длину цепи подбирают по таблицам производителя конкретного кабеля.
Как выбрать греющий кабель для водопровода в Новосибирске
Для Новосибирска и Новосибирской области принцип подбора остаётся тем же: кабель должен быть рассчитан не на «среднюю зимнюю температуру», а на условия конкретного объекта и расчётную минимальную температуру, принятую для проекта.
Особенно важно это для:
- участков водопровода на улице;
- вводов воды в частный дом;
- труб в неотапливаемом подполье;
- скважинных и насосных систем;
- трубопроводов в технических помещениях;
- участков с недостаточной глубиной прокладки.
Для предварительного подбора желательно знать:
- материал и диаметр трубы;
- длину участка;
- где он расположен;
- какая теплоизоляция уже есть или планируется;
- какая минимальная температура возможна на объекте;
- нужен наружный или внутренний монтаж.
Частые вопросы
Какой кабель лучше для водопроводной трубы?
Для бытовой защиты трубы от замерзания часто удобен саморегулирующийся кабель. Но окончательный выбор зависит от теплопотерь, требуемой мощности, длины участка и способа монтажа.
Какая мощность греющего кабеля нужна для трубы?
Мощность нужно определять по теплопотерям трубы. Для корректного расчёта учитывают диаметр и материал трубы, теплоизоляцию, минимальную температуру и требуемую температуру поддержания.
Можно ли поставить кабель 30 Вт/м на любую водопроводную трубу?
Нет. Большая линейная мощность не означает автоматически правильный выбор. Кабель должен соответствовать расчётным теплопотерям и ограничениям конкретной системы.
Можно ли установить саморегулирующийся кабель внутри водопроводной трубы?
Только если конкретная модель кабеля прямо предназначена и сертифицирована производителем для внутренней установки. Для питьевого водопровода отдельно проверяется допустимость контакта с питьевой водой.
Нужно ли утеплять трубу после монтажа кабеля?
Для нормальной защиты от замерзания наружный греющий кабель обычно работает совместно с теплоизоляцией. Толщину и материал утеплителя учитывают при расчёте теплопотерь.
Нужен ли терморегулятор для саморегулирующегося кабеля?
Саморегулирующийся кабель изменяет мощность в зависимости от температуры, но не обязательно полностью прекращает потребление. Необходимость и схему температурного управления нужно определять по требованиям производителя конкретной системы.
Можно ли отрезать саморегулирующийся греющий кабель?
Многие саморегулирующиеся кабели можно отрезать по месту, но только в пределах требований производителя и максимально допустимой длины цепи.
Можно ли пересекать греющий кабель на трубе?
Ответ зависит от конструкции конкретного кабеля. Для резистивных кабелей пересечение обычно не допускается из-за риска локального перегрева. Для отдельных саморегулирующихся систем производитель может допускать контакт участков кабеля. Всегда ориентируйтесь на инструкцию конкретной модели.
Что в итоге выбрать
Выбор греющего кабеля для водопроводной трубы начинается не с количества ватт на метр, а с условий эксплуатации трубы.
Для правильного подбора нужно знать:
- диаметр и материал трубы;
- длину;
- минимальную температуру;
- тип и толщину теплоизоляции;
- способ монтажа кабеля;
- требуемую температуру поддержания.
После этого определяют теплопотери и выбирают кабель, мощности которого достаточно для их компенсации.
Для наружного бытового обогрева водопровода часто рассматривают саморегулирующийся кабель. Для монтажа внутри трубы требуется специальная модель, предназначенная производителем именно для такой установки.
Главное правило простое: не подбирать кабель только по диаметру трубы и не считать теплоизоляцию необязательной.
