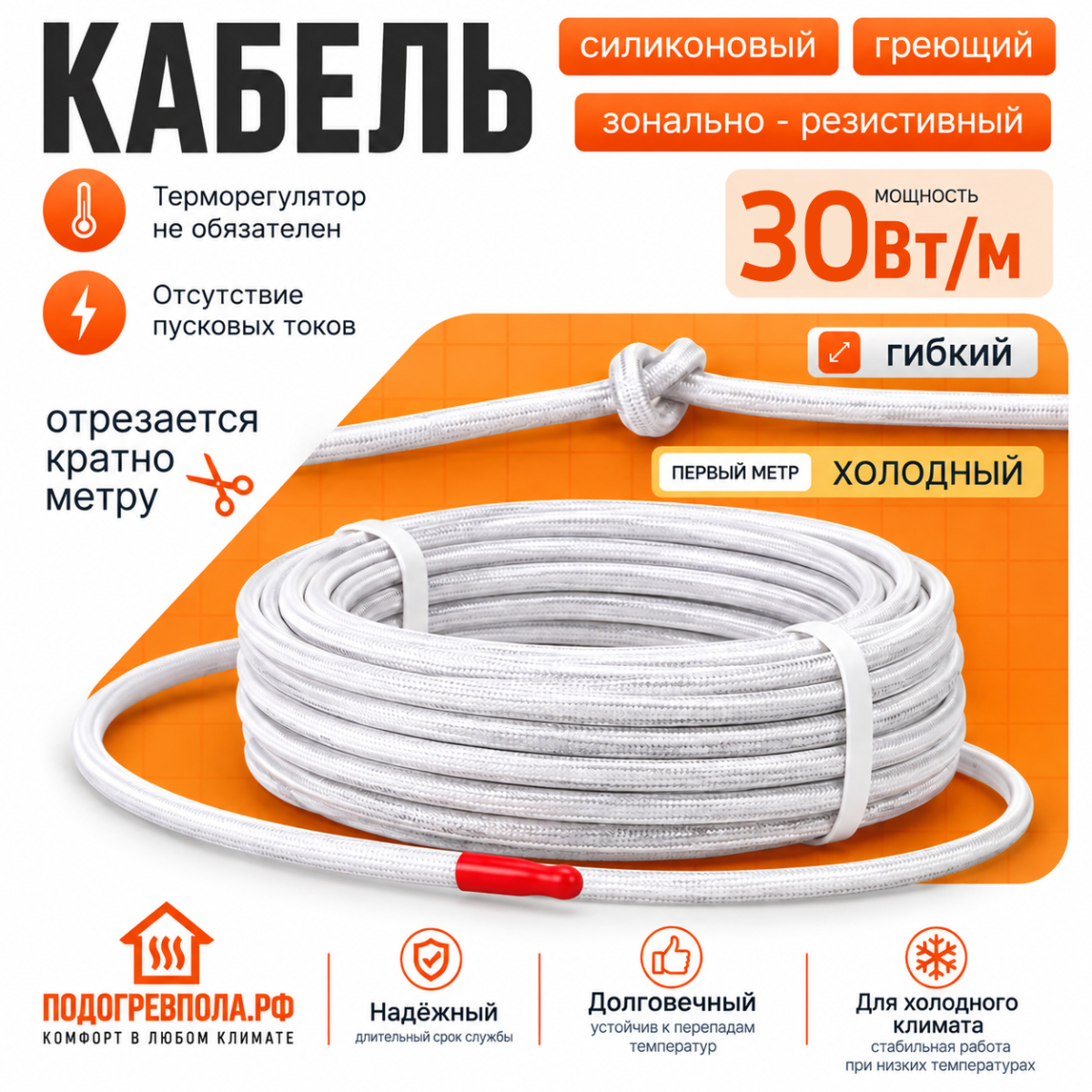

РИМ СНК-30 — зонально-резистивный греющий кабель постоянной мощности 30 Вт/м с нагревательным элементом в термостойкой силиконовой оболочке.
Кабель применяется в системах антиобледенения кровли и водостоков, для обогрева открытых площадок, ступеней и пандусов, металлических трубопроводов, водопроводов, ёмкостей, грунта, электрощитов и технологического оборудования.
Зонально-резистивная конструкция позволяет отрезать кабель по месту с шагом 1 метр. Максимальная длина одной подключаемой цепи СНК-30 составляет 100 метров.
Греющий кабель РИМ СНК-30 — характеристики и преимущества
Как устроен зонально-резистивный кабель РИМ СНК-30
РИМ СНК-30 относится к зонально-резистивному типу. Внутри кабеля проходят токоведущие жилы, а нагревательный проводник через определённые интервалы электрически соединяется с ними.
Таким образом формируются отдельные нагревательные зоны, соединённые параллельно. Номинальная линейная мощность рабочих участков при этом остаётся постоянной.
Для СНК-30 отрезной шаг составляет 1 метр. Разделение кабеля выполняется только в предусмотренных конструкцией точках между нагревательными зонами.
РИМ СНК-30 для обогрева кровли и водостоков
Производитель указывает СНК-30 для систем защиты от обледенения водостоков, кровли и других наружных конструкций.
Линейная мощность 30 Вт/м позволяет применять кабель в системах снеготаяния и антиобледенения при условии правильного расчёта необходимой мощности и схемы укладки.
Количество ниток, длина кабеля и общая установленная мощность системы антиобледенения определяются конструкцией кровли, климатическими условиями и расчётной задачей.
Обогрев ступеней, пандусов и открытых площадок
В руководстве РИМ СНК-30 указан для обогрева пандусов, дорог и ступеней. Кабель может использоваться в системах снеготаяния открытых поверхностей при соответствующей конструкции нагревательной системы.
Необходимая установленная мощность на квадратный метр определяется климатом, назначением поверхности, конструкцией основания, наличием теплоизоляции и требуемой скоростью снеготаяния.
если расчётная мощность системы составляет 300 Вт/м², а кабель имеет мощность 30 Вт/м, потребуется примерно:
300 Вт/м² ÷ 30 Вт/м = 10 м кабеля на 1 м²
Расчётный шаг при равномерной укладке составит около: 100 см ÷ 10 = 10 см.
Пример показывает только принцип расчёта. Фактический шаг укладки определяется проектом системы.
РИМ СНК-30 для обогрева труб и оборудования
В актуальном каталоге производителя кабель мощностью 30 Вт/м рекомендуется для металлических труб, водопроводов, ёмкостей, электрощитов и оборудования, в том числе для эксплуатации в условиях низких наружных температур.
При обогреве трубопровода необходимо учитывать его материал, наружный диаметр, толщину и теплопроводность теплоизоляции, минимальную температуру воздуха и требуемую температуру внутри системы.
Постоянная мощность 30 Вт/м
РИМ СНК-30 является резистивным кабелем постоянной мощности. Он не изменяет автоматически тепловыделение при изменении температуры окружающей среды, как саморегулирующийся кабель.
Номинальную электрическую мощность участка можно определить по формуле:
Например, для отрезка длиной 40 метров:
Управление РИМ СНК-30 и терморегулятор
Поскольку СНК-30 имеет постоянную линейную мощность, температура нагревательной системы должна контролироваться автоматикой.
Тип автоматики и расположение датчика выбираются в зависимости от назначения системы: обогрев трубы, антиобледенение кровли, открытая площадка или технологическое оборудование.
Для систем снеготаяния и антиобледенения вместо простого температурного управления может применяться специализированная автоматика, учитывающая температуру и другие условия включения системы.
Термостойкая силиконовая оболочка
Изоляция РИМ выполнена из кремнийорганической силиконовой резины. Производитель указывает диапазон температуры эксплуатации от −60 до +200 °C.
Силиконовая оболочка сохраняет гибкость при отрицательной температуре и позволяет выполнять монтаж на трубах, арматуре, ёмкостях и других конструкциях сложной формы.
Для стандартного СНК-30 производитель указывает размер кабеля около 5 × 8 мм.
Температура нагрева РИМ СНК-30
Для кабеля СНК-30 производитель указывает температуру на открытом воздухе около 85 °C.
В актуальном интернет-каталоге РИМ для СНК-30 указано значение до 210 °C, а в опубликованном руководстве по монтажу — 130 °C.
Поэтому для проектирования системы следует ориентироваться на паспорт конкретной поставляемой партии кабеля и не использовать одно из этих значений без дополнительной проверки.
Фактическая температура кабеля зависит от теплоотвода, температуры окружающей среды, материала нагреваемого объекта, способа монтажа и наличия теплоизоляции.
Технические характеристики РИМ СНК-30
Монтаж греющего кабеля РИМ СНК-30
Перед монтажом необходимо определить назначение системы, требуемую установленную мощность, длину нагревательного кабеля, способ управления и условия теплоотвода.
- отрезайте кабель только по границам нагревательных зон;
- минимальная длина отрезка — 2 м;
- не превышайте максимальную длину одной цепи 100 м;
- не допускайте самопересечения нагревательного кабеля;
- обеспечивайте контакт кабеля с обогреваемой поверхностью согласно проекту;
- учитывайте допустимую температуру трубы, кровельных материалов и теплоизоляции;
- используйте терморегулятор или специализированную автоматику;
- электрическую защиту системы подбирайте в соответствии с нагрузкой и условиями эксплуатации.
Чем РИМ СНК-30 отличается от саморегулирующегося кабеля
Для СНК-30 особенно важны правильный теплотехнический расчёт и управление температурой, поскольку его номинальная линейная мощность остаётся постоянной.
Часто задаваемые вопросы о РИМ СНК-30
Какая мощность у РИМ СНК-30?
Номинальная линейная мощность кабеля составляет 30 Вт/м.
Можно ли резать РИМ СНК-30?
Да. Кабель имеет зонально-резистивную конструкцию и отрезается по предусмотренным точкам с шагом 1 метр.
Какой минимальный отрезок кабеля?
В руководстве производителя указан минимальный отрезок 2 метра.
Какая максимальная длина одной цепи?
Для РИМ СНК-30 максимальная длина одной подключаемой цепи составляет 100 метров.
Подходит ли СНК-30 для кровли и водостоков?
Да. Производитель прямо указывает СНК-30 для защиты от обледенения водостоков и кровли.
Можно ли использовать СНК-30 для ступеней и пандусов?
Да. Такое применение указано в руководстве производителя. Необходимая длина кабеля рассчитывается по требуемой мощности системы на квадратный метр.
Можно ли обогревать трубы?
Да. В текущем каталоге РИМ СНК-30 указан для обогрева металлических труб и водопроводов. Необходимость именно 30 Вт/м определяется теплотехническим расчётом.
Нужен ли терморегулятор?
Да. В действующем руководстве РИМ указана необходимость подключения терморегулятора при использовании греющего кабеля.
Есть ли у СНК-30 повышенный пусковой ток?
Нет характерного для саморегулирующихся кабелей повышенного пускового тока.
До какой температуры нагревается РИМ СНК-30?
На открытом воздухе производитель указывает температуру около 85 °C. По температуре в теплоизоляции опубликованные источники РИМ расходятся, поэтому это значение необходимо сверять по паспорту конкретной партии.
Какое напряжение питания у кабеля?
Номинальное подключение — 220–230 В, 50 Гц.
